Elektrischer Anschluss SMA Solar Technology AG
8 TempsensorAmb-IDE110610 Installationsanleitung
5 Elektrischer Anschluss
Kabelempfehlung
Die Kabellänge und -qualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden
Hinweise zur Verkabelung, um eine gute Signalqualität zu erreichen.
Außenbereich
Verwenden Sie für den Außenbereich ein Kabel mit den folgenden wesentlichen Eigenschaften:
• Querschnitt: mindestens 4 x 0,25 mm
2
, mindestens 4 x AWG 24
• Kabelaußendurchmesser: mindestens 4,5 mm, maximal 7 mm
• UV-beständig
SMA Solar Technology AG empfiehlt folgende Kabeltypen:
• Lapp Kabel: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
• Lapp Kabel UL-gelistet: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
Innenbereich
Wenn Sie für den Außenbereich das Kabel durch einen entsprechenden Kabelkanal vor UV-
Strahlung schützen, können Sie ein nicht UV-beständiges Kabel mit den oben genannten wesentlichen
Eigenschaften verwenden.
SMA Solar Technology AG empfiehlt folgende Kabeltypen:
• Lapp Kabel: Unitronic LiYY 4 x 0,5 mm
2
• Lapp Kabel UL-gelistet: UNITRONIC LiYY UL/CSA 4 x AWG22/7
• Helukabel: TRONIC LiYY 4 x 0,5 mm
2

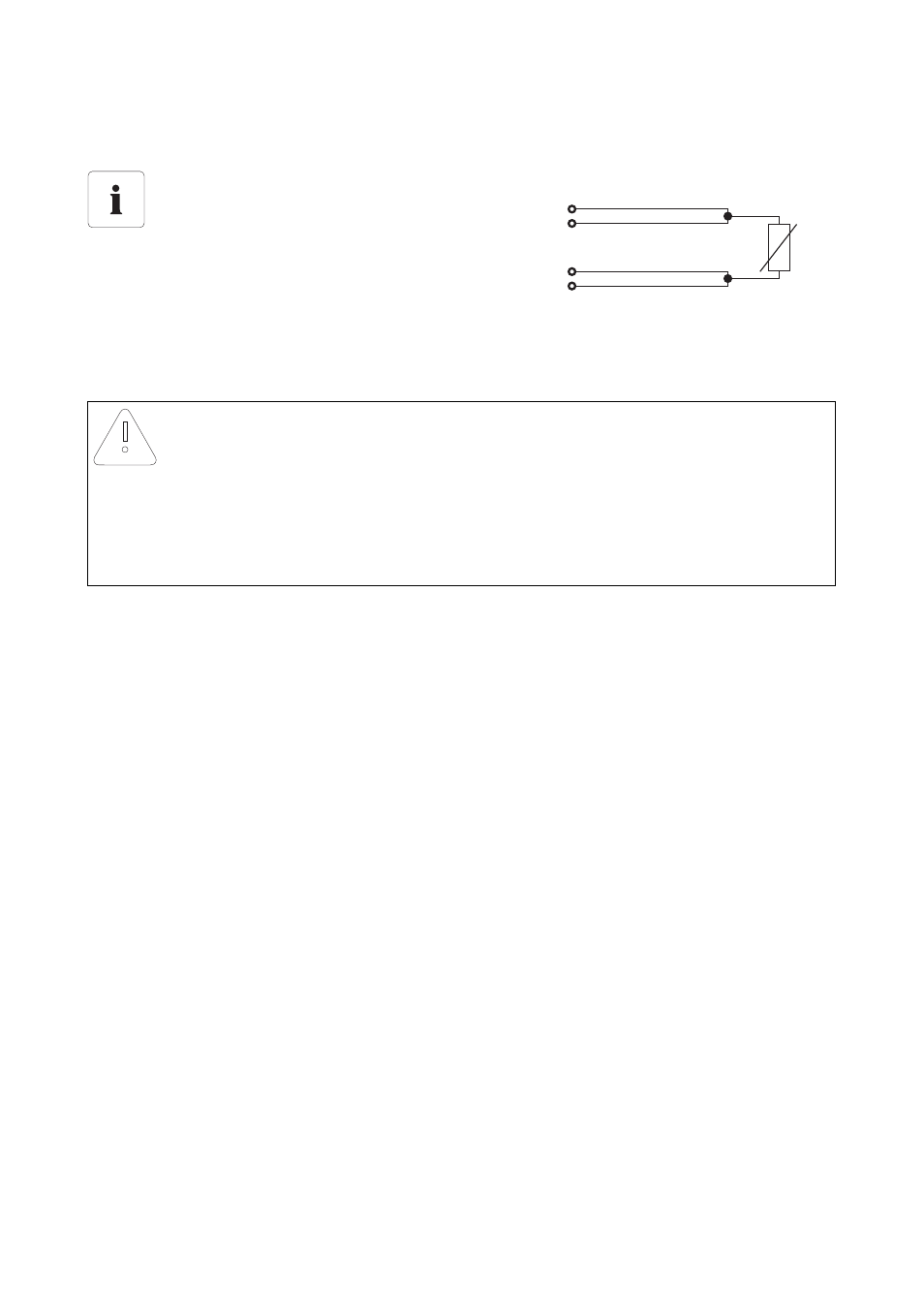

4-Leitertechnik
Um Messfehler durch Leitungswiderstände zu
kompensieren, ist der Temperatursensor über
die 4-Leitertechnik anzuschließen. Bei diesem
Anschluss wird die Stromführung und
Spannungsmessung auf separaten Leitungspaaren durchgeführt. Die Länge der Leitung
darf 30 m nicht überschreiten.
ACHTUNG
Beschädigung des Umgebungstemperatursensors durch eindringende
Flüssigkeiten
Verwenden Sie für den Anschluss des Umgebungstemperatursensor nur ein Kabel mit
einem Durchmesser von mindestens 4,5 mm
2
. Dadurch vermeiden Sie eine Beschädigung
des Umgebungstemperatursensors durch eindringende Flüssigkeiten (z. B. durch Regen
oder Schnee).
