SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung AS-BoxL-IDE084410 21
5.3 PV-Anlage anschließen
Leitungsanforderungen
Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein. Wählen Sie
die Leitung nach der netzseitig vorgeschalteten Sicherung aus.
Beachten Sie zusätzlich bei einem Sunny Backup-System mit Generator die Absicherung der
Generatoreinspeisung. Ist die Generatoreinspeisung an der Anschlussklemme „X6/Generator“ höher
abgesichert als die Zuleitung vom Einspeisezähler (vor X5/PV Meter), müssen Sie die abgehende
Leitung der PV-Anlage (X4/PV System) auf diesen höheren Sicherungswert auslegen.
Leitungsschutz
Die Automatic Switch Box ersetzt nicht den Verteilungs- und Sicherungskasten der PV-
Anlage. Installieren Sie zur Absicherung und Trennung einen Leitungsschutzschalter
zwischen Automatic Switch Box und PV-Anlage. Beachten Sie hierzu die am Installationsort
geltenden Normen.
Anschluss anderer Energiequellen
Anstatt einer PV-Anlage können Sie auch andere Energiequellen (z. B.
Kleinwindenergieanlagen) an die Automatic Switch Box anschließen. Achten Sie in jedem
Fall darauf, dass ein Zähler mit dem entsprechenden Tarif an die Automatic Switch Box
angeschlossen ist.
Eine Vermischung von Energiequellen (Anschluss von einer PV-Anlage und
Kleinwindenergieanlage) ist seitens des Energieversorgungsunternehmens nicht zulässig,
da die Einspeisetarife für die jeweiligen Energiequellen unterschiedlich sind.

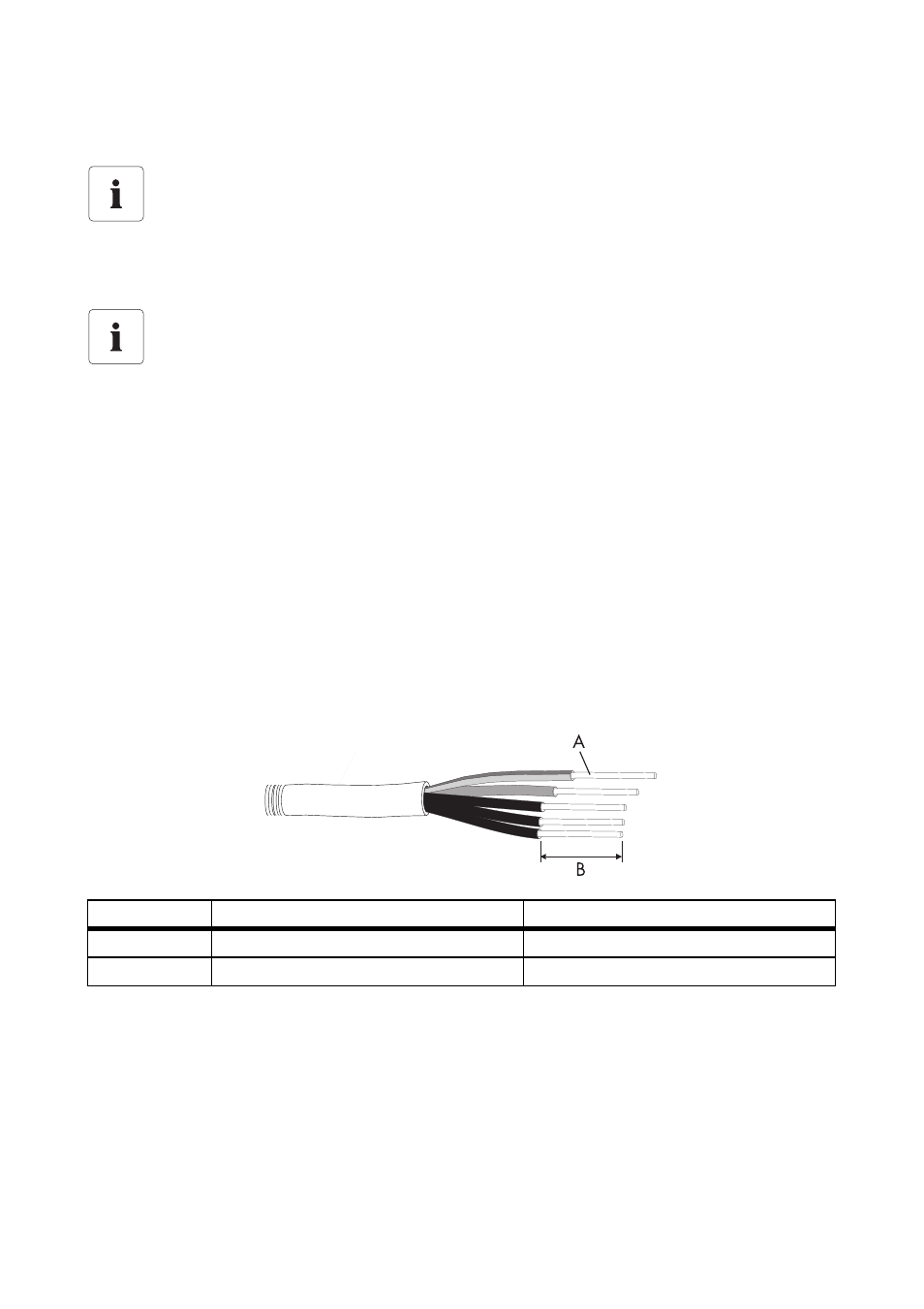

Objekt Beschreibung Wert
A Leitungsquerschnitt Max. 16 mm
2
B Abisolierlänge 13 - 15 mm
