Vorgehensweise beim anschluss – SMA AUTOMATIC SWITCH BOX L Benutzerhandbuch
Seite 22
Elektrischer Anschluss
SMA Solar Technology AG
22
AS-BoxL-IDE084410
Installationsanleitung
Vorgehensweise beim Anschluss
1. Anschlussleitungen auf Einhaltung der maximal anschließbaren AC PV-Leistung von 30 kW
prüfen.
2. Geeignete Leitungsdurchführung für die Leitung der PV-Anlage wählen und mit einem spitzen
Gegenstand durchstechen.
Die Leitung muss nach dem Einführen von der Durchführung dicht umschlossen sein.
3. Leitung der PV-Anlage durch die Leitungsdurchführung in das Innere der Automatic Switch Box
ziehen.

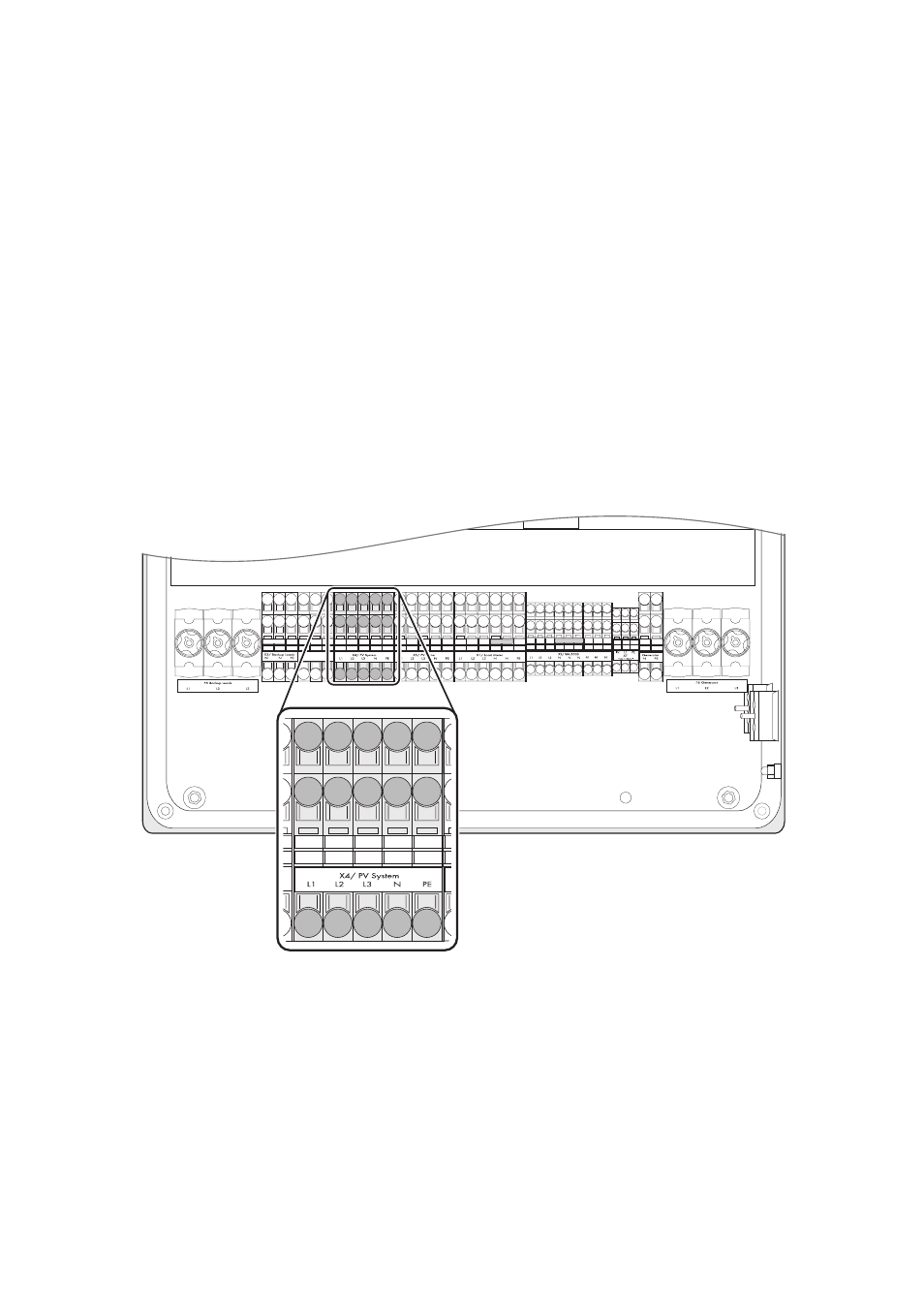

4. PE-Leiter an der Anschlussklemme „X4/PV System“ entsprechend der Beschriftung anschließen.
5. N entsprechend der Beschriftung an die Anschlussklemme „X4/PV System“ anschließen.
6. L1, L2 und L3 entsprechend der Beschriftung an die Anschlussklemme „X4/PV System“
anschließen.
☑ Die PV-Anlage ist an der Automatic Switch Box angeschlossen.
