Elektrischer Anschluss SMA Solar Technology AG
34 AS-BoxL-IDE084410 Installationsanleitung
5.8 Anschluss Generator (optional)
Leitungsanforderungen
Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein.
5.8.1 Schmelzsicherung dimensionieren
ACHTUNG!
Überlastung der Leitung durch falsche Auslegung. Zerstörung der Leitung.
• Erforderlichen Leitungsquerschnitt nach der Nennleistung des Generators
auswählen.
• Die Auslegung der Ausgangssicherung des Generators kann Einfluss auf die
Auslegung der Leitung zur PV-Anlage haben.
• Leitungen zur Automatic Switch Box erdschluss- und kurzschlusssicher verlegen,
wenn der Generator keine Ausgangssicherung hat. Alternativ - insbesondere bei
längeren Leitungswegen - einen zusätzlichen Sicherungskasten in der Nähe des
Generators installieren.

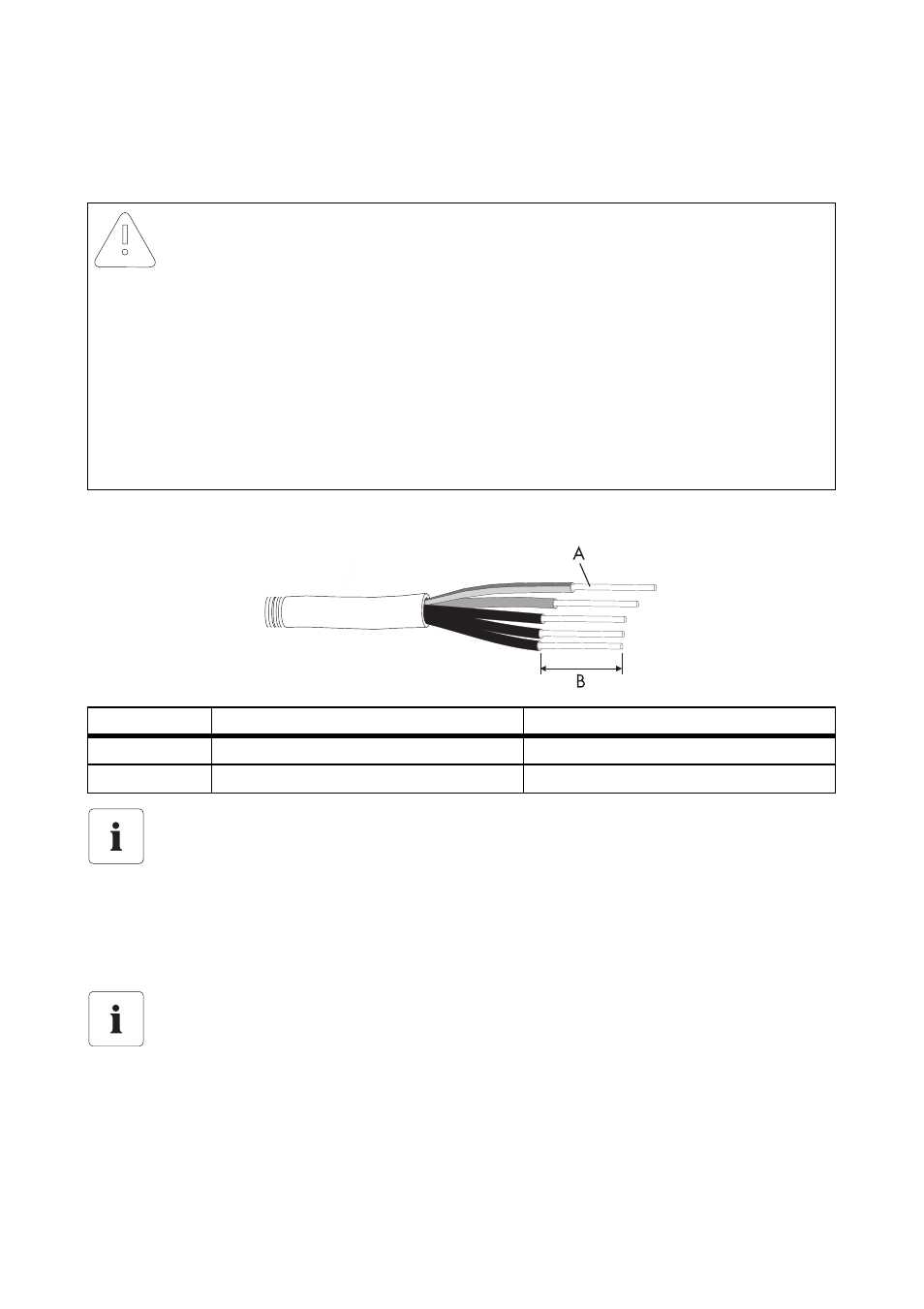

Objekt Beschreibung Wert
A Leitungsquerschnitt Max. 16 mm
2
B Abisolierlänge 18 - 20 mm
Aderendhülsen
Setzen Sie bei Verwendung von feindrähtigen Leitungen Aderendhülsen ein.
Dies gilt nur für die Leitung, die an das Sicherungselement „F6 Generator“ angeschlossen
wird.
Schmelzsicherung dimensionieren
Dimensionieren Sie die Schmelzsicherung gemäß den Anforderungen des Generators.
Maximal können Sie eine Schmelzsicherung mit 40 A einsetzen. Verwenden Sie
Schmelzsicherungen vom Typ D02.
Sicherungseinsäzte D02 mit einem Nennstrom von 35 A sind im Lieferumfang enthalten.
Hierbei ist jedoch unbedingt zu prüfen, ob diese den Anforderungen entsprechen.
