Voraussetzungen für die Installation SMA Technologie AG
Seite 16 SB1100LV-11:SD2006 Installationsanleitung
Auslegung eines Leitungsschutzschalters an einer photovoltaischen Ei-
generzeugungsanlage im Netzparallelbetrieb
Bei der Auswahl von Leitungsschutzschaltern sind verschiedene Faktoren zu berücksich-
tigen. Diese sind zum Beispiel:
•
Verwendete Leitung (Material des Leiters und der Isolierung)
• Umgebungstemperaturen an der Leitung (Erhöhung der Temperaturen führen zur
Minderung der Stromtragfähigkeit einer Leitung)
• Verlegeart der Leitung (mindert die Stromtragfähigkeit der Leitung)
• Häufung von Leitungen (mindert die Stromtragfähigkeit der Leitung)
• Schleifenimpedanz [Z] (sie begrenzt im Falle des Körperschlusses den zum Fließen
kommenden Strom und bestimmt somit das Ansprechverhalten des Leitungsschut-
zes)
• Ausreichender Abstand zwischen den Leitungsschutzschaltern, um übermäßige Er-
wärmung zu vermeiden (durch Erwärmung kann der Leitungsschutzschalter früher
auslösen).
• Selektivität
• Schutzklasse des angeschlossenen Verbrauchers (VDE 0100; Teil 410 „Schutz ge-
gen elektrischen Schlag“)
Dabei sind grundsätzlich folgende Normen zu beachten:
•
DIN VDE 0298-4 (Verlegearten und Strombelastbarkeit)
• DIN VDE 0100; Teil 430 (Schutzmaßnahmen; Schutz von Kabeln und Leitun-
gen bei Überstrom)
• DIN VDE 0100; Teil 410 (Schutzmaßnahmen; Schutz gegen elektrischen
Schlag)
Achtung!

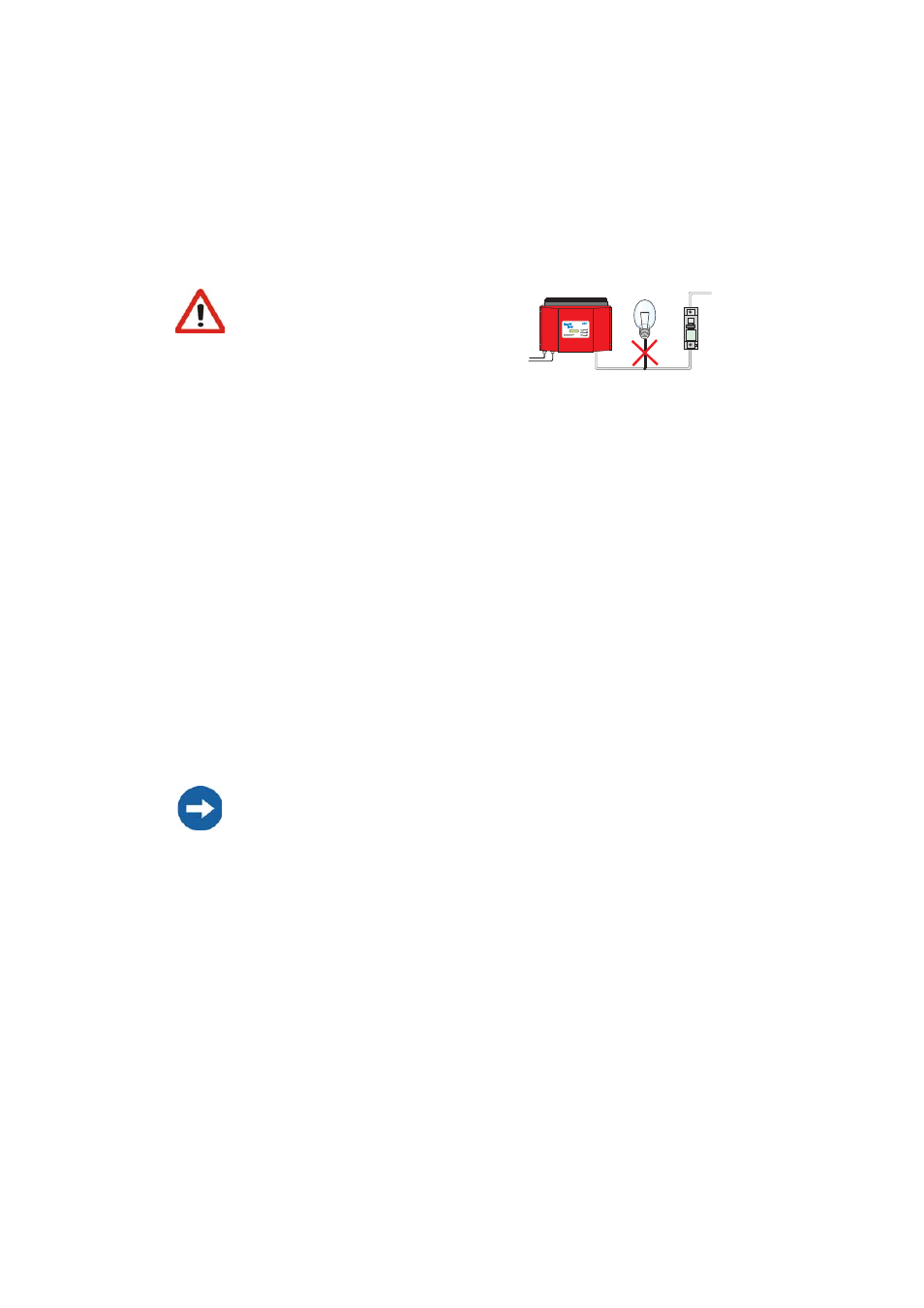

Als Stromkreissicherung (Leitungsschutze-
lement) empfehlen wir einen 16-A-Siche-
rungsautomaten. Verbraucher dürfen an
diesem Stromkreis nicht angeschlossen
werden.
Beachten Sie Kapitel 11 „Auslegung eines Leitungsschutzschalters” (Seite 53).
