6 Installation
6.1 Montage
Verwenden Sie die mitgelieferte Wandhalterung zur
problemlosen Montage des Sunny Boy SB 1100LV.
In festen Beton- oder Steinwänden und bei senkrech-
ter Montage können Sie diese z. B. mit 8 mm x 50
mm-Sechskantschrauben nach DIN 571 in Edelstahl-
ausführung und mit Dübeln vom Typ SX8 anbringen.
Berücksichtigen Sie bei der Auslegung der Aufhän-
gung in jedem Fall das Gewicht des Sunny Boy SB
1100LV (29 kg).

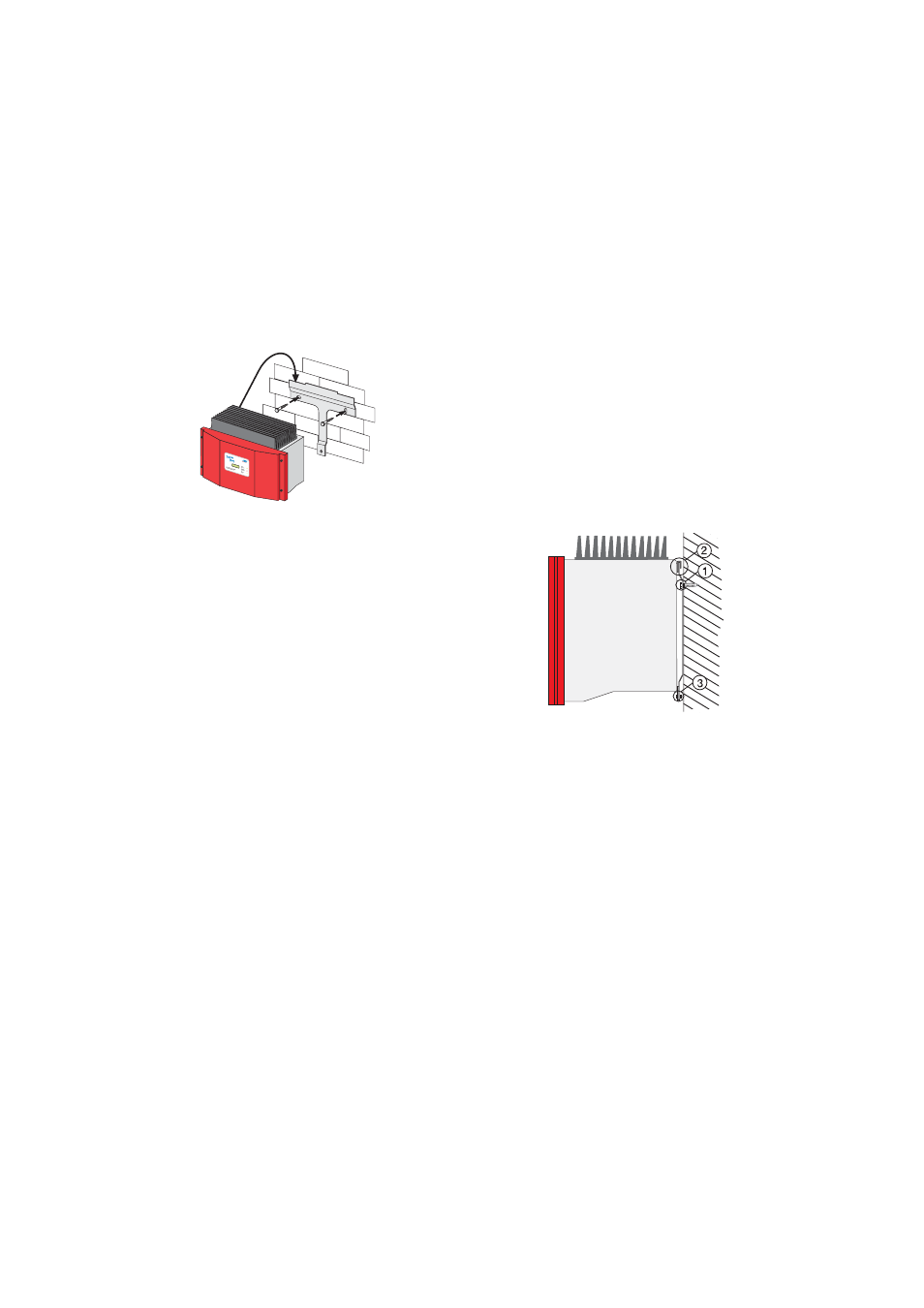

1. Montieren Sie die Wandhalterung (1). Zum
Markieren der Positionen für die Bohrlöcher
können Sie die Wandhalterung auch als Bohr-
schablone verwenden.
2. Hängen Sie nun den Sunny Boy SB 1100LV mit
seinen oberen Befestigungslaschen so in der
Wandhalterung ein (2), dass er sich nicht mehr
seitlich verschieben lässt.
3. Sichern Sie den Sunny Boy SB 1100LV gegen
Ausheben durch Anschrauben mit der mitgelie-
ferten M6x10-Schraube an die untere, mittlere
Gewindebohrung (3).
4. Prüfen Sie den Sunny Boy SB 1100LV auf festen Sitz.
