SMA SB 1100LV Benutzerhandbuch
Seite 25
SMA
Technologie AG
Installation
Installationsanleitung
SB1100LV-11:SD2006
Seite 25
5.

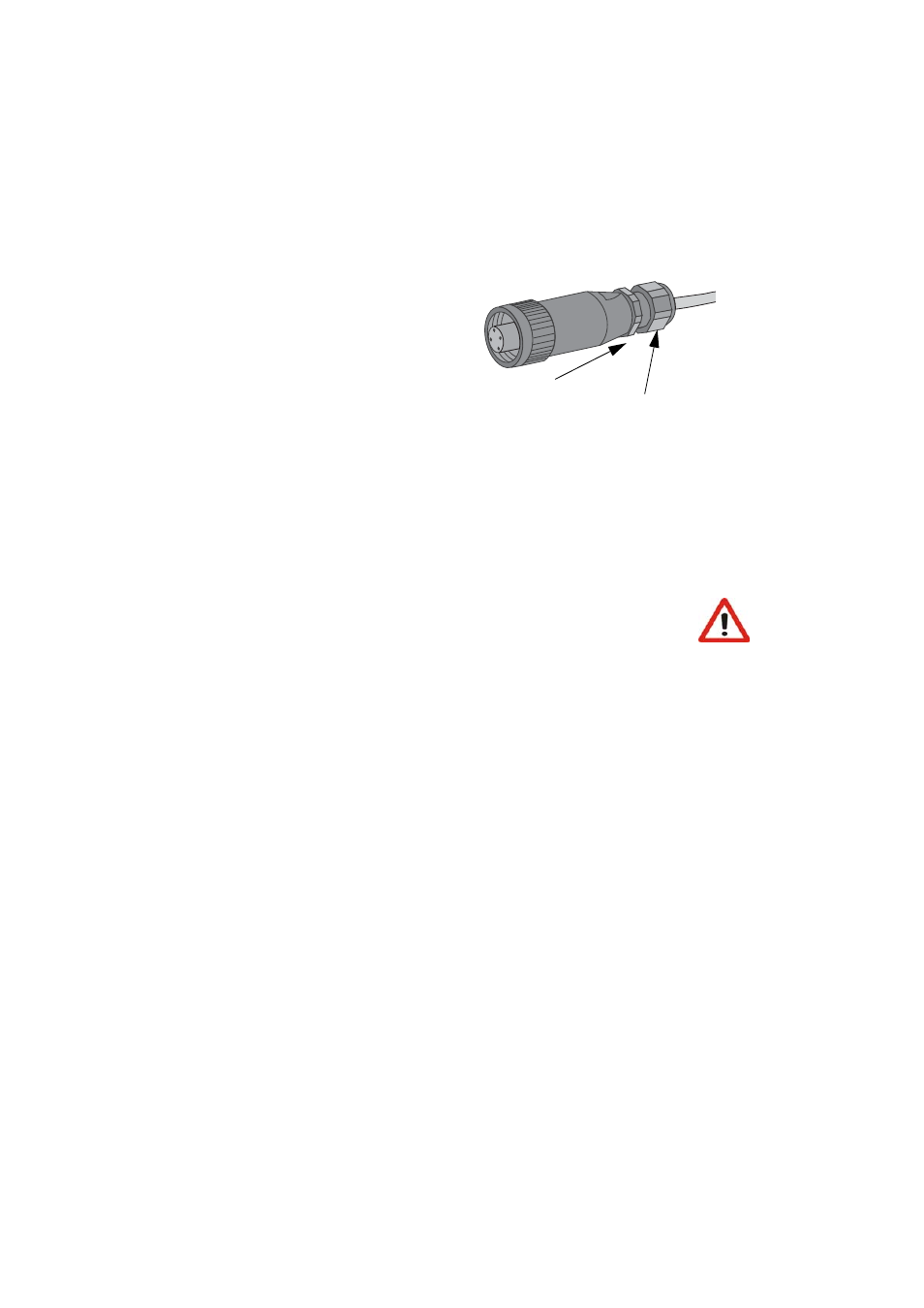

Drehen Sie nun die Druckschraube fest
auf die Gewindehülse.
6.
Drehen Sie die Verschraubung zur Ab-
dichtung und Zugentlastung fest.
Die AC-Kupplungsdose ist nun fertig konfektioniert.
Sollten Sie den Sunny Boy nicht gleich anschließen, so verschließen Sie den Buchsen-
einsatz mit der ebenfalls im Beipack enthaltenen Verschlusskappe.
Ist der Sunny Boy schon fest installiert, kann nun die fertig konfektionierte AC-Kupp-
lungsdose mit dem Flanschstecker des Sunny Boy fest verbunden werden. Dazu entfer-
nen Sie die Schutzkappe vom Flanschstecker am Sunny Boy. Drehen Sie den
Gewindering der AC-Kupplungsdose fest auf den Flanschstecker, um die Verbindung
abzudichten und zu sichern.
Achtung!
Schalten Sie den Leitungsschutzschalter noch nicht ein! Der Sunny Boy SB
1100LV darf erst an das AC-Netz angeschlossen werden, wenn die PV-
Strings angeschlossen sind und das Gerät fest verschlossen ist.
Druckschraube
PG16-Verschraubung
