SMA Solar Technology AG
5 Elektrischer Anschluss
Installationsanleitung
Ukonstanter-IDE103610
15
• Ersetzen Sie diesen durch einen entsprechenden Leitungsschutzschalter mit
D‑Charakteristik.
5.3 Kabel einführen
Benötigte Kabel:
☐ 2 x 1,5 mm
2
Kabel für die Temperaturüberwachung
☐ 3 x 4 mm
2
Kabel für den 230 V Kreis, maximale Leitungslänge: 7 m
☐ 2 x 4 mm
2
Kabel für den 415 V Kreis
☐ 1 x 4 mm
2
PE‑Kabel für das Gehäuse

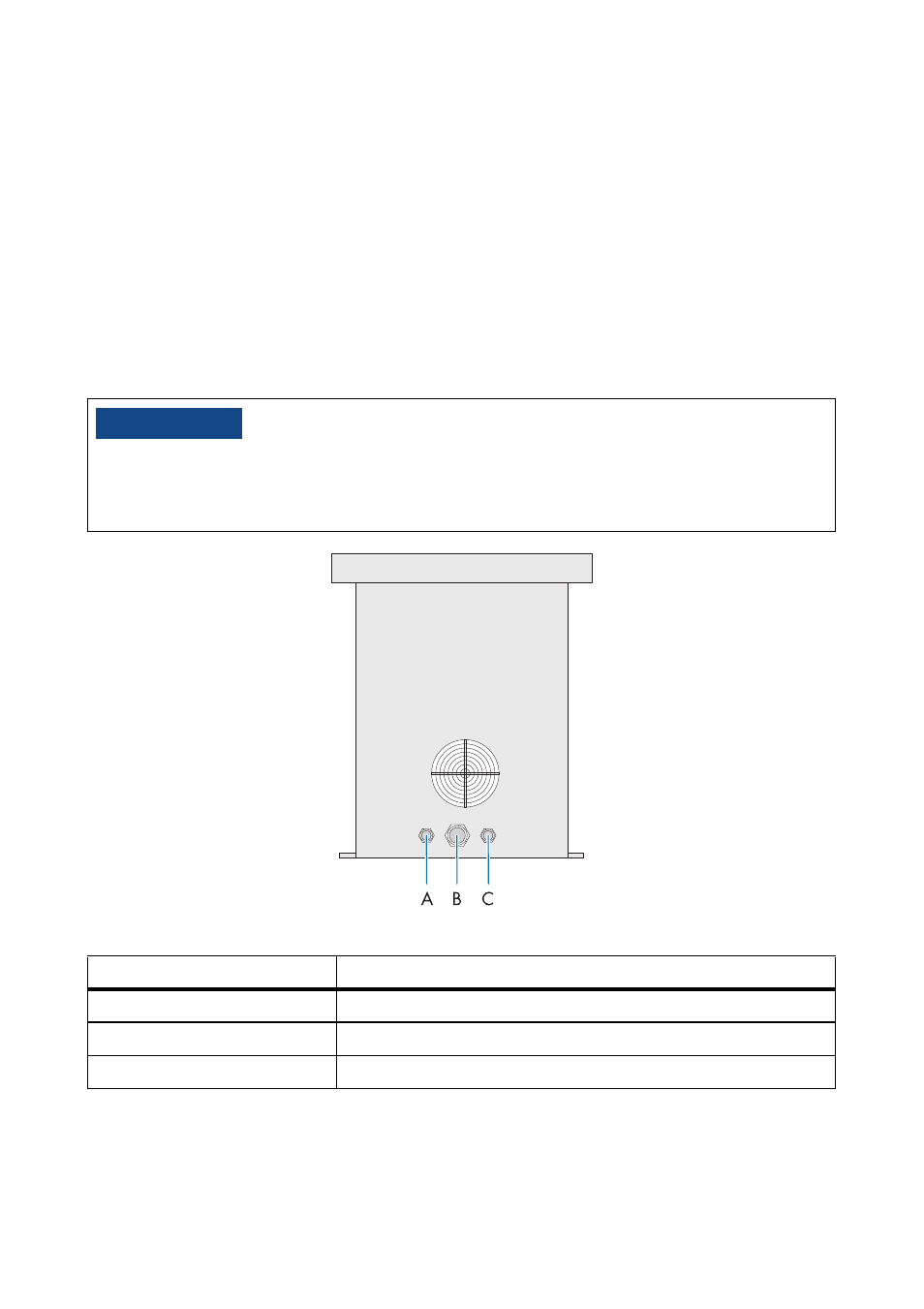

Abbildung 8: Kabelverschraubungen an der Seite
"$)56/(
Elektrischer Überschlag entlang der Oberfläche der Kabelisolierung.
• Separate Kabelkanäle für den 230 V Kreis und den 415 V Kreis verwenden, um eine
ausreichende Isolierung zwischen den beiden Kreisen sicherzustellen.
Position
Bezeichnung
A
Kabelverschraubung für Temperaturüberwachung
B
Kabelverschraubung für 415 V Kreis und das PE-Kabel
C
Kabelverschraubung für 230 V Kreis
