5 Elektrischer Anschluss
Installationsanleitung
Ukonstanter-IDE103610
17

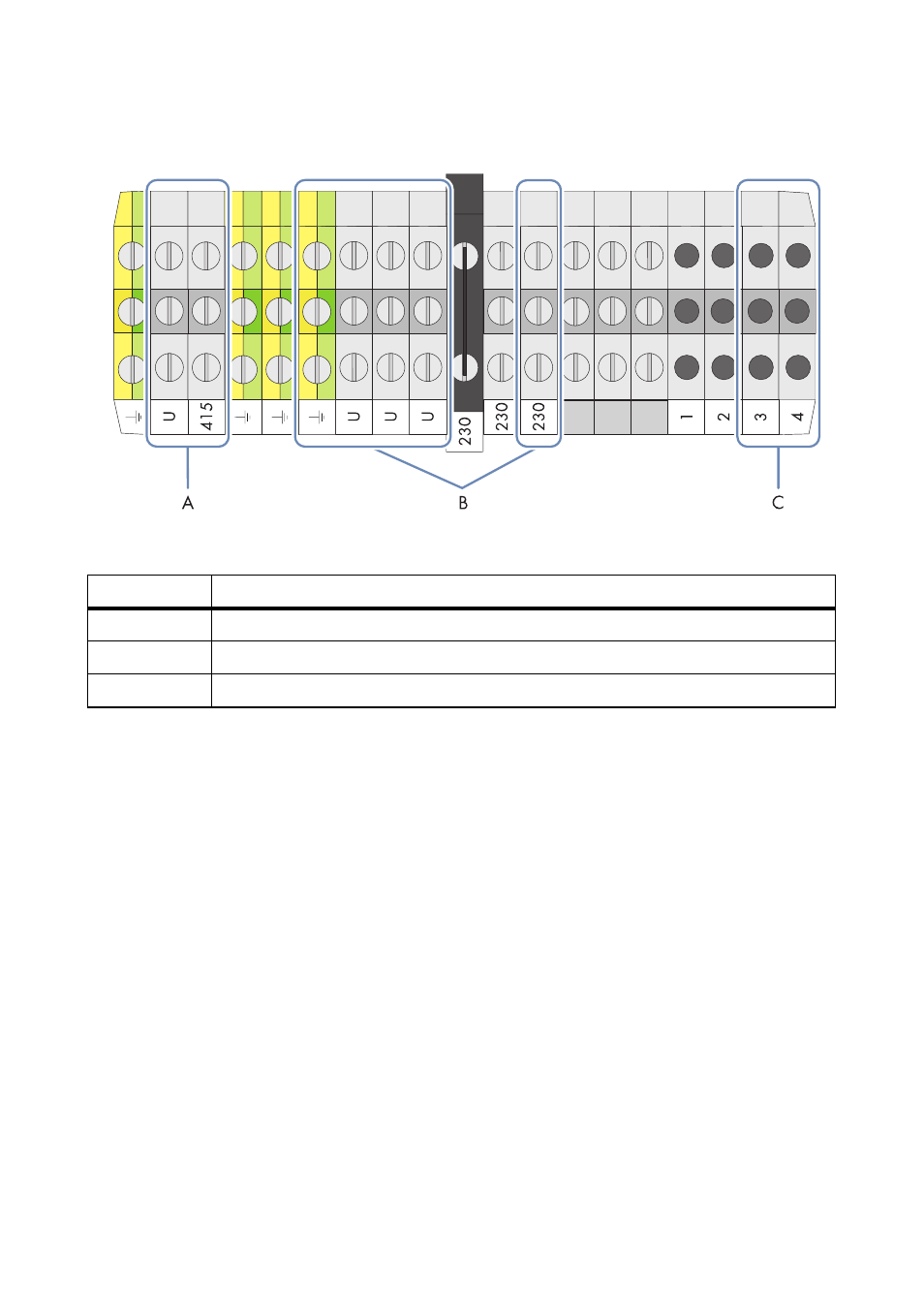

Übersicht des Anschlussbereiches im Spannungskonstanter
Abbildung 9:
Anschluss an Reihenklemmen
• Alle Anschlussklemmen, die nicht benutzt werden, müssen festgeschraubt werden.
• Die Kabel 5 mm abisolieren.
• Für den Anschluss der Kabel an die Reihenklemmen halten Sie folgende Drehmomente ein:
Vorgehen:
• PE-Kabel anschließen.
• Temperaturüberwachung anschließen.
• 230 V Kreis anschließen.
• 415 V Kreis anschließen.
• Spannungskonstanter schließen.
Objekt
Beschreibung
A
415 V Kreis
B
230 V Kreis
C
Temperaturüberwachung
M3
0,6 … 0,8 Nm
M4
1,5 … 1,8 Nm
M6
3,2 … 3,7 Nm
