Seite 20: Anschluss an reihenklemmen
5 Elektrischer Anschluss
SMA Solar Technology AG
20
Ukonstanter-IDE103610
Installationsanleitung
5.5 Kabel im Sunny Central anschließen
Übersicht des Anschlussbereiches im Sunny Central

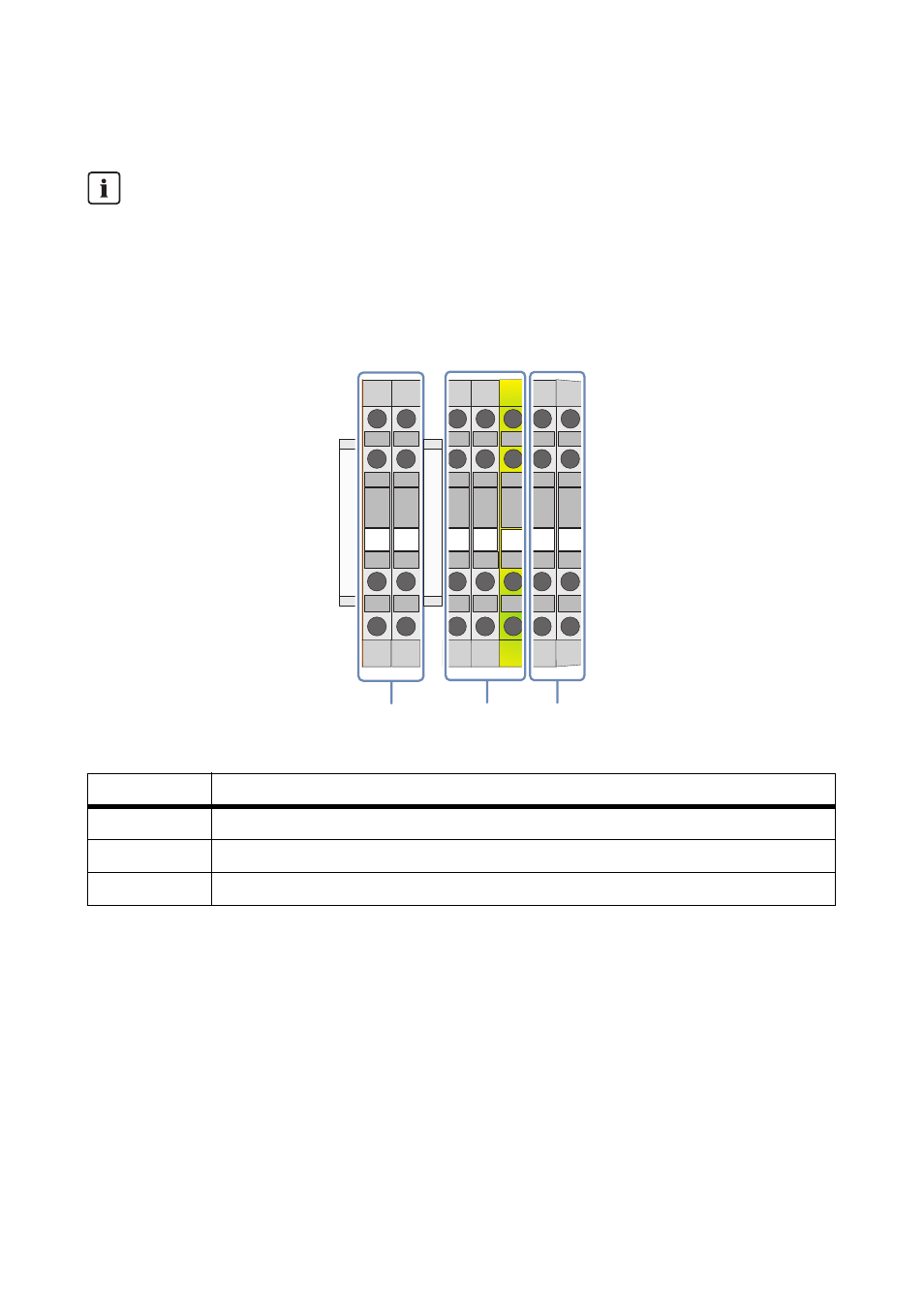

Abbildung 10: Anschlussklemmleiste im Sunny Central, hier beispielhaft für die Optionen 2/0 und 5/5
Anschluss an Reihenklemmen
• Alle Anschlussklemmen, die nicht benutzt werden, müssen festgeschraubt werden.
• Die Kabel 5 mm abisolieren.
• Für den Anschluss der Kabel an die Reihenklemmen halten Sie folgende Drehmomente ein:
Schaltplan
Für den elektrischen Anschluss zwingend den mitgelieferten Sunny Central Schaltplan
verwenden. Anhand der Betriebsmittelkennzeichnung (BMK) lässt sich die genaue Lage der
Klemmleiste ermitteln.
Objekt
Beschreibung
A
Temperaturüberwachung
B
230 V Kreis
C
415 V Kreis
M3
0,6 … 0,8 Nm
M4
1,5 … 1,8 Nm
M6
3,2 … 3,7 Nm
5
4
3
2
1
2
1
A
C
B
Z120
-X
120
Z121
-X
121
