Seite 45
SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SC125_560HE-IDE083220
45
Teamverkabelung beim Teammitglied
Beim Teammitglied werden die beiden DC-Kabel für die interne Teamverkabelung von der DC-
Sammelschiene des DC-Schrankes kommend, an den Anschlusspunkten (Shunt und NH-Sicherung)
zum Teamschütz aufgelegt. Das Teamschütz befindet sich im AC-Schrank auf der vorderen
Montageplatte.

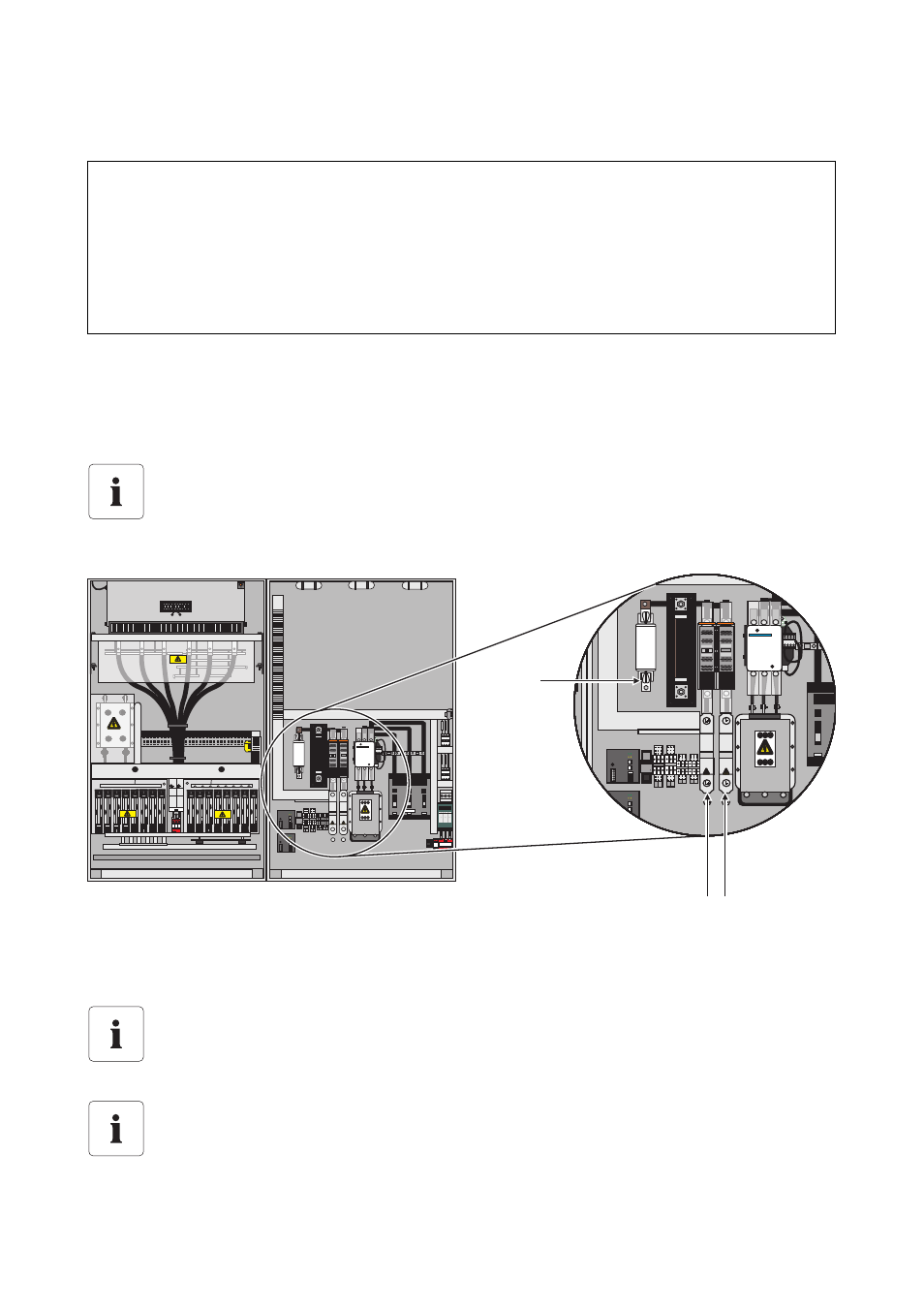

Teamschütz für Teamverkabelung beim Teammitglied beim Sunny Central 250HE
ACHTUNG!
Beschädigung des Sunny Central durch falsche Verkabelung.
• Beim Anschluss der Teamkabel am Teamschütz auf die Beschriftung der Kabel
achten.
• Polarität der DC-Kabel prüfen.
Prüfung der Verkabelung
Beim Anschluss der Leistungskabel auf festen Sitz der Schrauben achten.
A
Anschlusspunkte für interne Teamverkabelung
B
Anschlusspunkte für externe Teamverkabelung
Externe Teamverschaltung
Im Kapitel 5.2.8 „Team-Leistungsverkabelung“ (64) wird die externe Teamverschaltung
dargestellt.
Position der Anschlussklemmen der Teamverbindungen
Anhand der Betriebsmittelkennzeichnung (BMK) und des mitgelieferten Schaltplans lässt
sich die genaue Lage der internen und externen Teamverbindungen ermitteln.
L2 L3
L1
L1 L2 L3
L+
L-
L-
L-
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
B B
A
