SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SC125_560HE-IDE083220 69

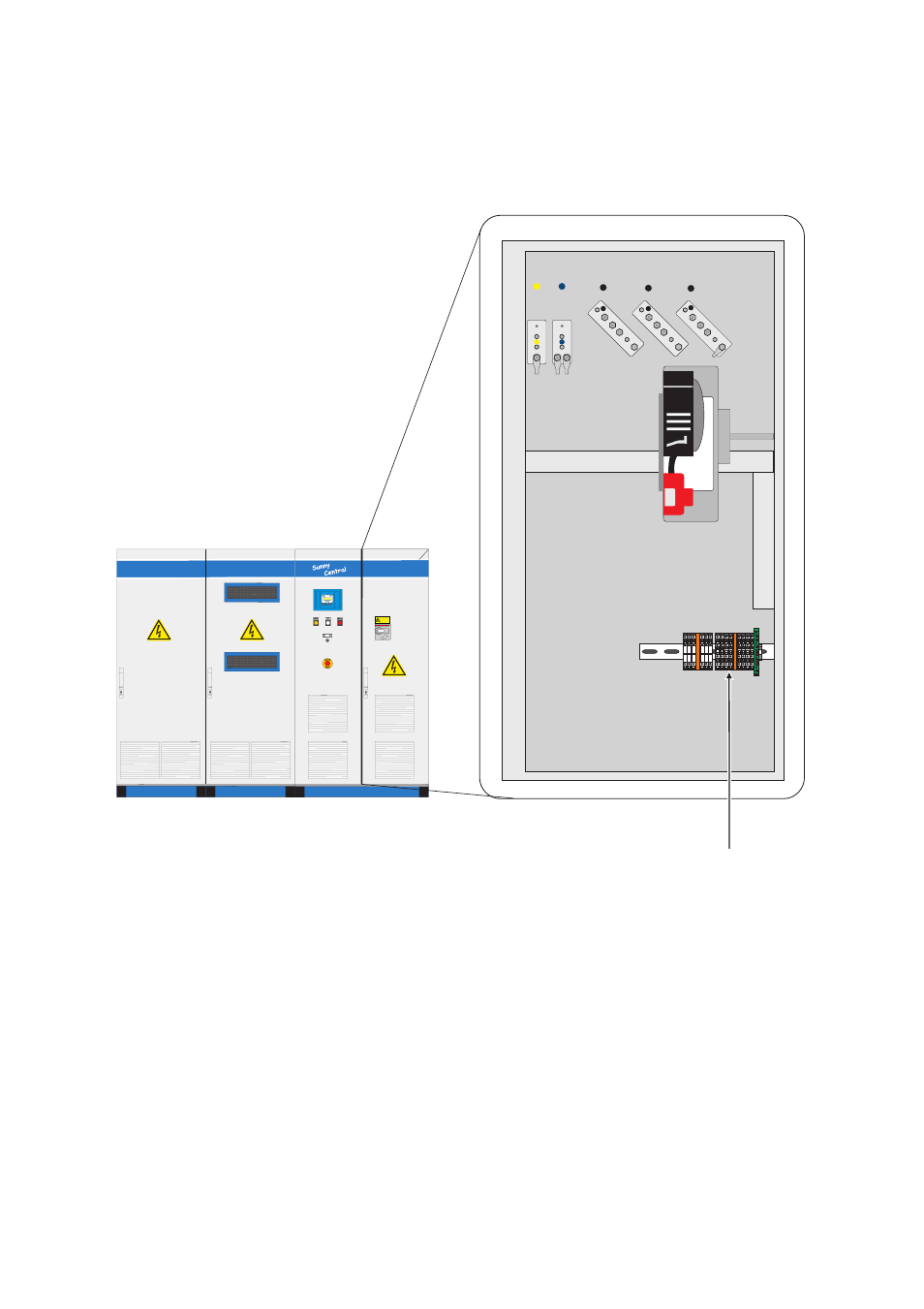

Anschluss der RS485 Datenleitung im Sunny Central 350 (Standard)
Das HUB liegt bei dem Sunny Central 350 (Standard) an einer ungünstigen Stelle. Aus diesem Grund
sind die Anschlüsse des HUBs auf Klemmen umgeleitet (siehe Abbildung unten).
A
Anschluss: RS485 Bus für die Stringstromüberwachung
L2 L1 L3
N PE
PE N L1 L2 L3
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
A
