SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SC125_560HE-IDE083220
55
5.2.4 Anschluss PE-Schiene bei HE Version
Im Sunny Central 200HE, Sunny Central 250HE und Sunny Central 350HE muss die PE-Schiene im
AC-Schrank an den Potenzialausgleich des Aufstellortes bzw. des Betriebsraumes angeschlossen
werden. Im Sunny Central 500HE und im Sunny Central 560HE die beiden PE-Schienen im DC-
Schrank und im WR-Schrank separat an den Potenzialausgleich oder Erder führen und anschließen.

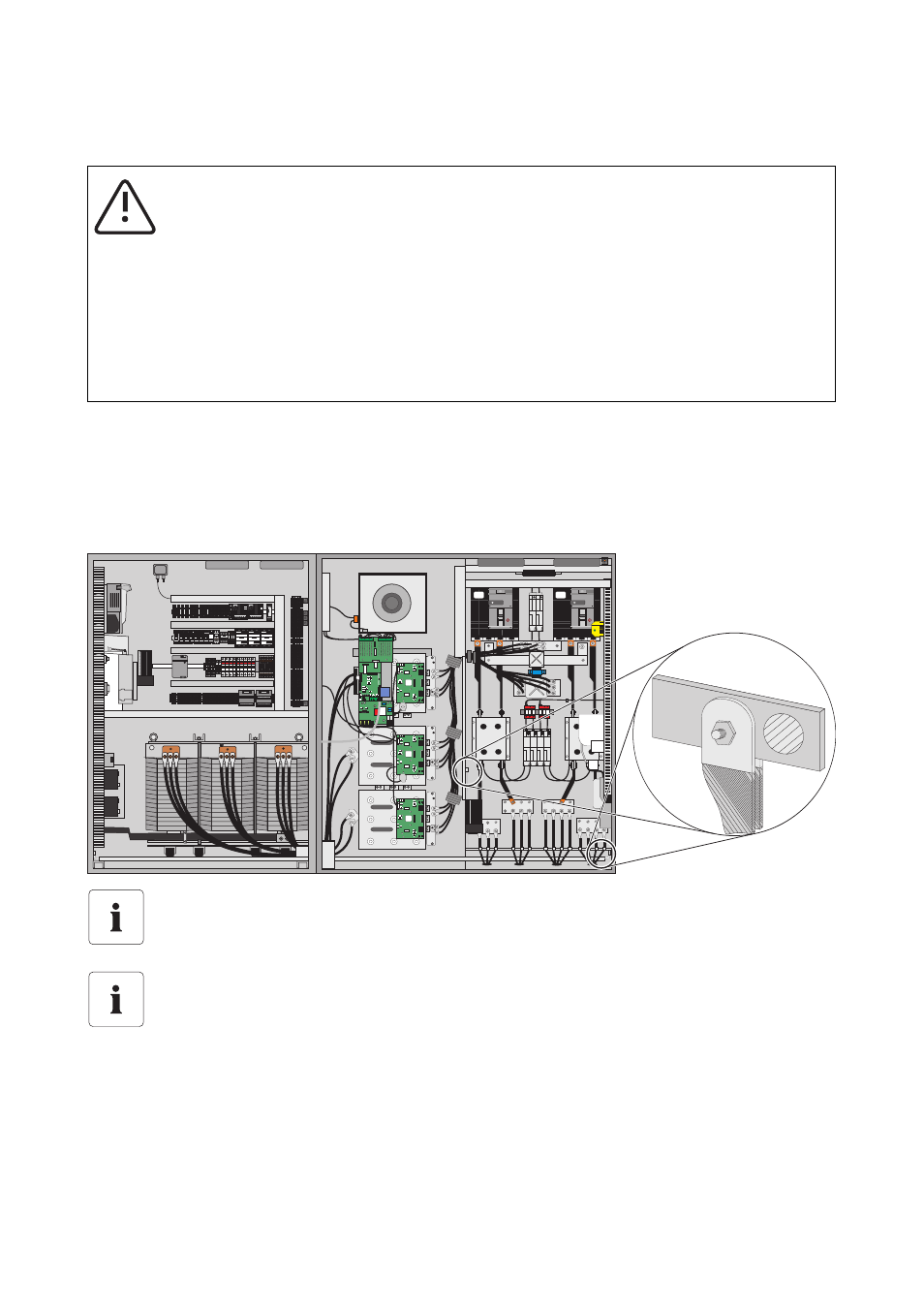

Anschlusspunkt für Potenzialausgleich im Sunny Central 500HE
WARNUNG!
Lebensgefahr durch Verbrennung und Stromschlag bei Berühren der
spannungsführenden Bauteile!
• Spannungsführende Bauteile des Sunny Central oder des öffentlichen Netzes sowie
des Niederspannungsnetzes nicht berühren.
• Alle anwendbaren Sicherheitsbestimmungen einhalten.
• Arbeiten nur bei ausgeschaltetem Gerät und im spannungsfreien Zustand
durchführen.
Kabeldimensionierung der PE-Verbindung
Die PE-Verbindung zum Potenzialausgleich mit mindestens 1 x 50 mm² ausführen.
Position der PE-Schiene
Die genaue Position der PE-Schiene befindet sich bauartbedingt bei einigen
Schaltschränken hinter der Sicherungsleiste im DC-Schrank oder hinter dem Transformator
im AC-Schrank. Anhand der Betriebsmittelkennzeichnung (BMK) und des mitgelieferten
Schaltplans lässt sich die genaue Lage der PE-Schiene ermitteln.
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
M3-810
M3-810
L+
L-
L+
L-
PE
