Elektrischer Anschluss
SMA Solar Technology AG
20
WB33-38-IA-IDE120940
Installationsanleitung
5 Elektrischer Anschluss
5.1 Sicherheit
5.2 Übersicht des Anschlussbereichs
5.2.1 Außenansicht

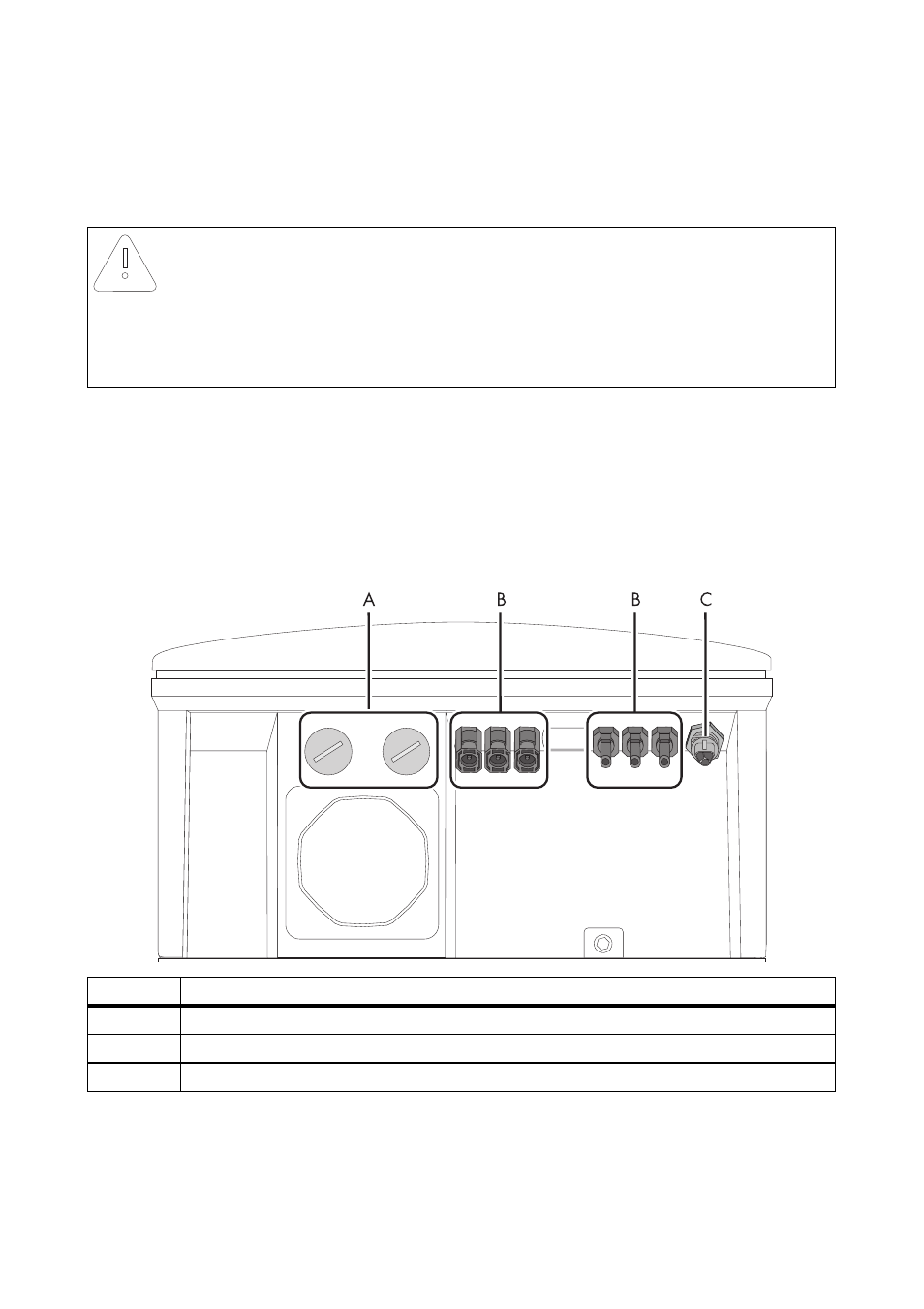

Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des
Wechselrichters.
* Beim WB 3300‑11 / WB 3800‑11 ist der Wechselrichter mit 2 negativen und 2 positiven DC‑Steckverbindern ausgestattet.
ACHTUNG!
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel
beschädigt werden.
• Erden Sie sich vor Berühren eines Bauteils.
Objekt
Beschreibung
A
Gehäuseöffnungen für Kommunikation (mit Blindstopfen)
B
DC-Steckverbinder für den Anschluss der DC-Kabel*
C
AC-Buchse für Netzanschluss
