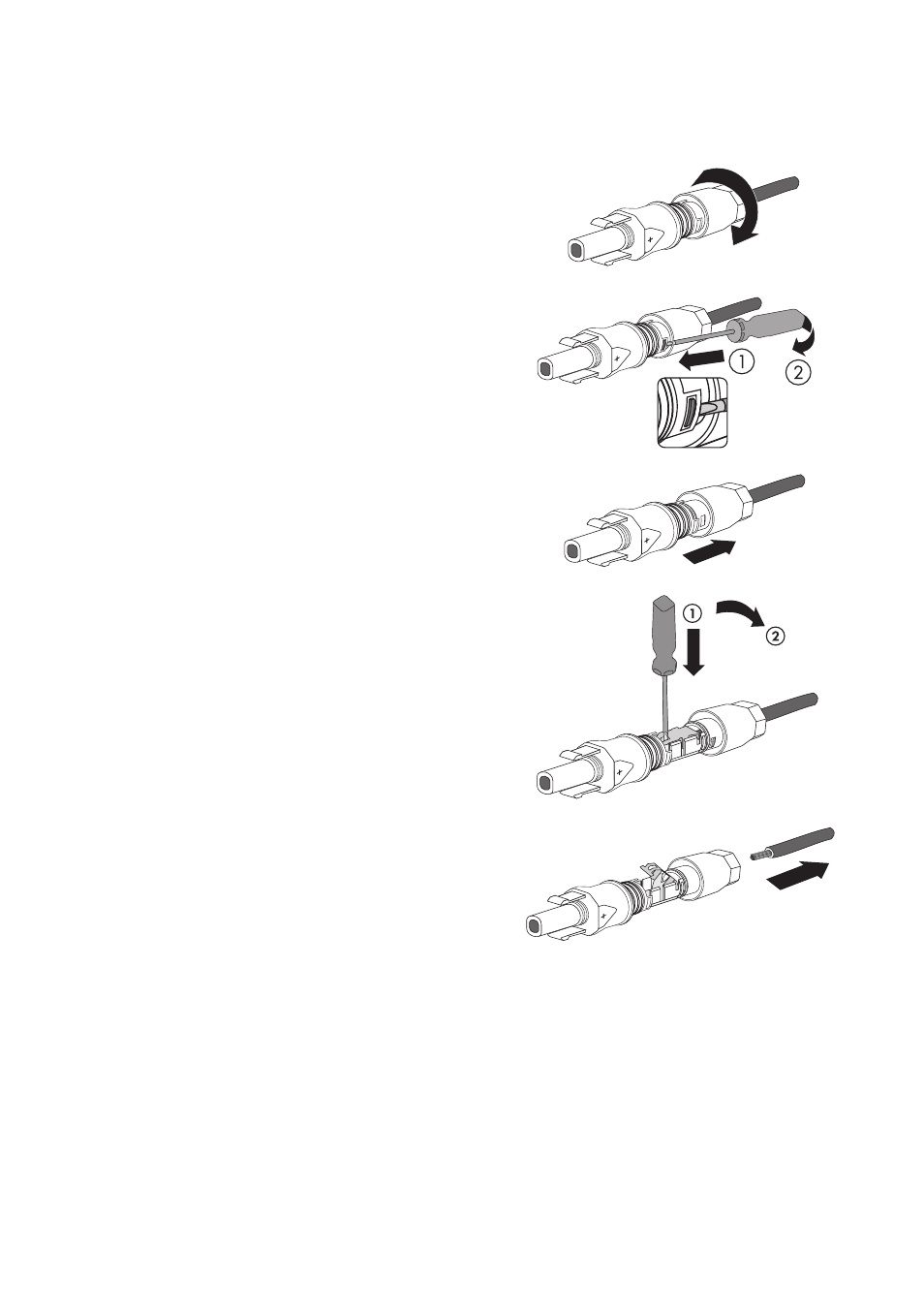

5.5.3 DC-Steckverbinder öffnen
1. Verschraubung aufdrehen.
2. Den DC‑Steckverbinder entriegeln. Dabei einen
Schraubendreher in die seitliche Verrastung
einhaken und aufhebeln (Klingenbreite: 3,5 mm).
3. Den DC-Steckverbinder vorsichtig auseinander
ziehen.
4. Den Klemmbügel lösen. Dabei einen
Schraubendreher in den Klemmbügel einhaken und
Klemmbügel aufhebeln (Klingenbreite: 3,5 mm).
5. Das Kabel entnehmen.
☑ Das Kabel ist aus dem DC-Steckverbinder entfernt.
