SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung WB33-38-IA-IDE120940 31

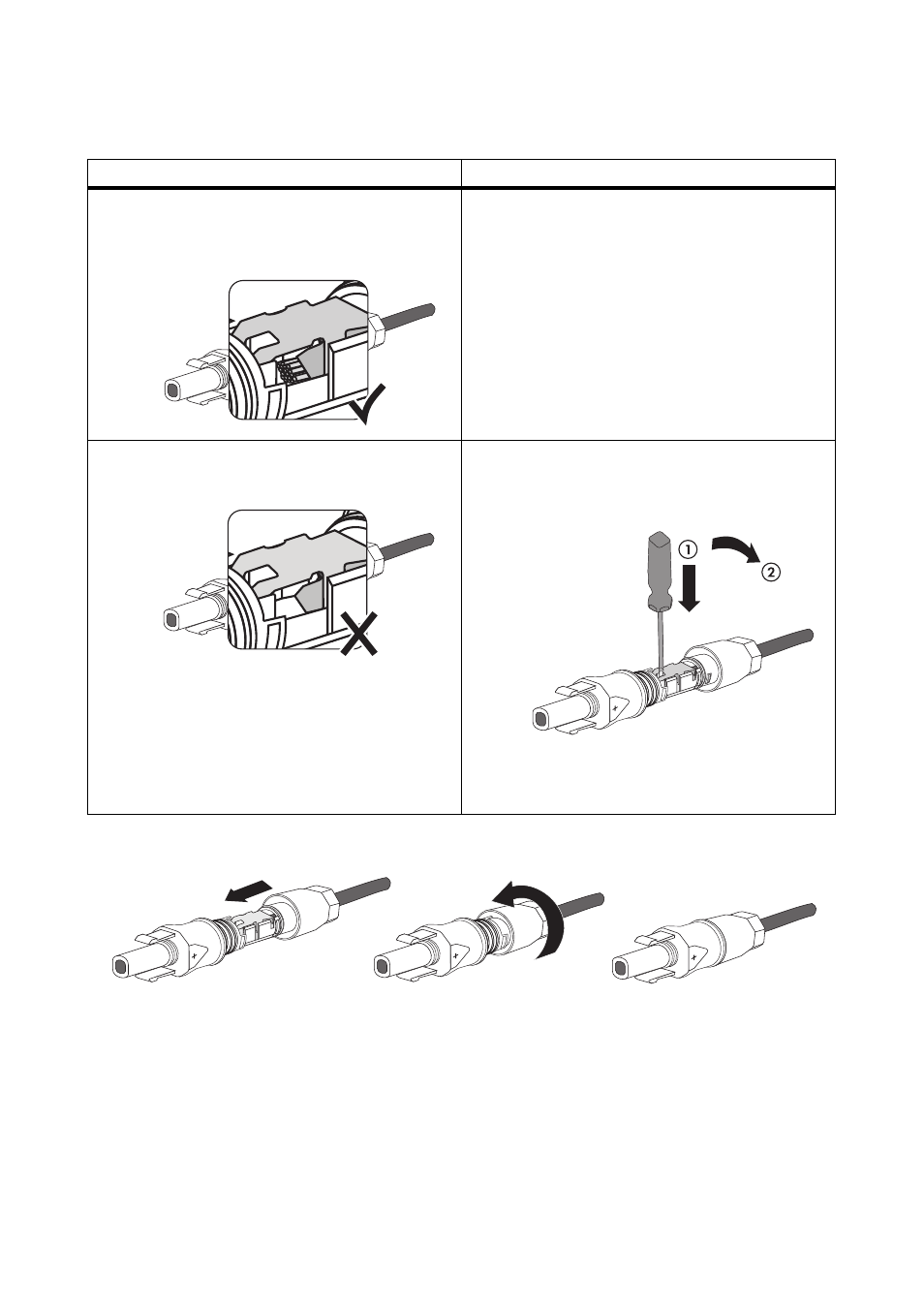

3. Korrekten Sitz des Kabels prüfen:
4. Verschraubung zum Gewinde schieben und mit einem Drehmoment von 2 Nm zudrehen.
☑ Die DC-Steckverbinder sind fertig konfektioniert und können nun an den Wechselrichter
angeschlossen werden, wie in Kapitel 5.5.4 „Kleinwindenergieanlage (DC) anschließen“
(Seite 33) beschrieben.
Ergebnis Maßnahme
☑ Wenn die Litze in der Kammer des
Klemmbügels zu sehen ist, sitzt das Kabel
korrekt.
• Mit Punkt 4 fortfahren.
☑ Wenn die Litze nicht in der Kammer zu
sehen ist, sitzt das Kabel nicht korrekt.
• Die Klemmbügel lösen. Dabei einen
Schraubendreher in den Klemmbügel
einhaken und Klemmbügel aufhebeln.
• Das Kabel entnehmen und erneut mit
Punkt 1 beginnen.
