SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
WB5A_6A-IDE114540
21
5 Elektrischer Anschluss
5.1 Übersicht des Anschlussbereichs
5.1.1 Außenansicht

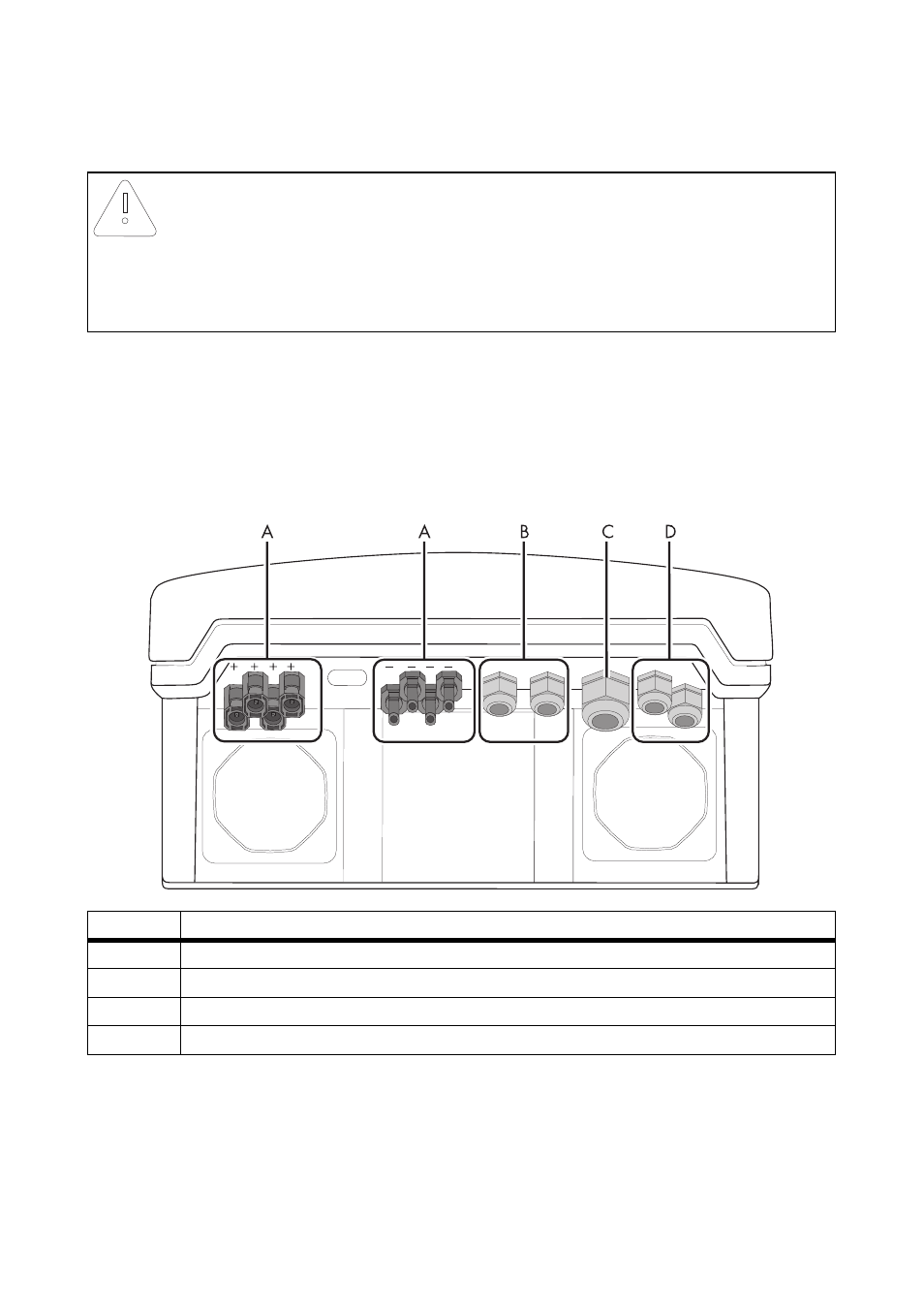

Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des
Wechselrichters.
ACHTUNG!
Beschädigung des Wechselrichters durch elektrostatische Entladung.
Bauteile im Inneren des Wechselrichters können durch statische Entladungen irreparabel
beschädigt werden.
• Erden Sie sich vor Berühren eines Bauteils.
Objekt
Beschreibung
A
DC-Steckverbinder für den Anschluss der Kleinwindenergieanlage
B
Kabelverschraubung für die optionale Kommunikation über RS485 (PG16)
C
Kabelverschraubung für Netzanschluss (AC) (12 mm … 25 mm)
D
Kabelverschraubung für SMA Power Balancer
