SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung WB5A_6A-IDE114540 35

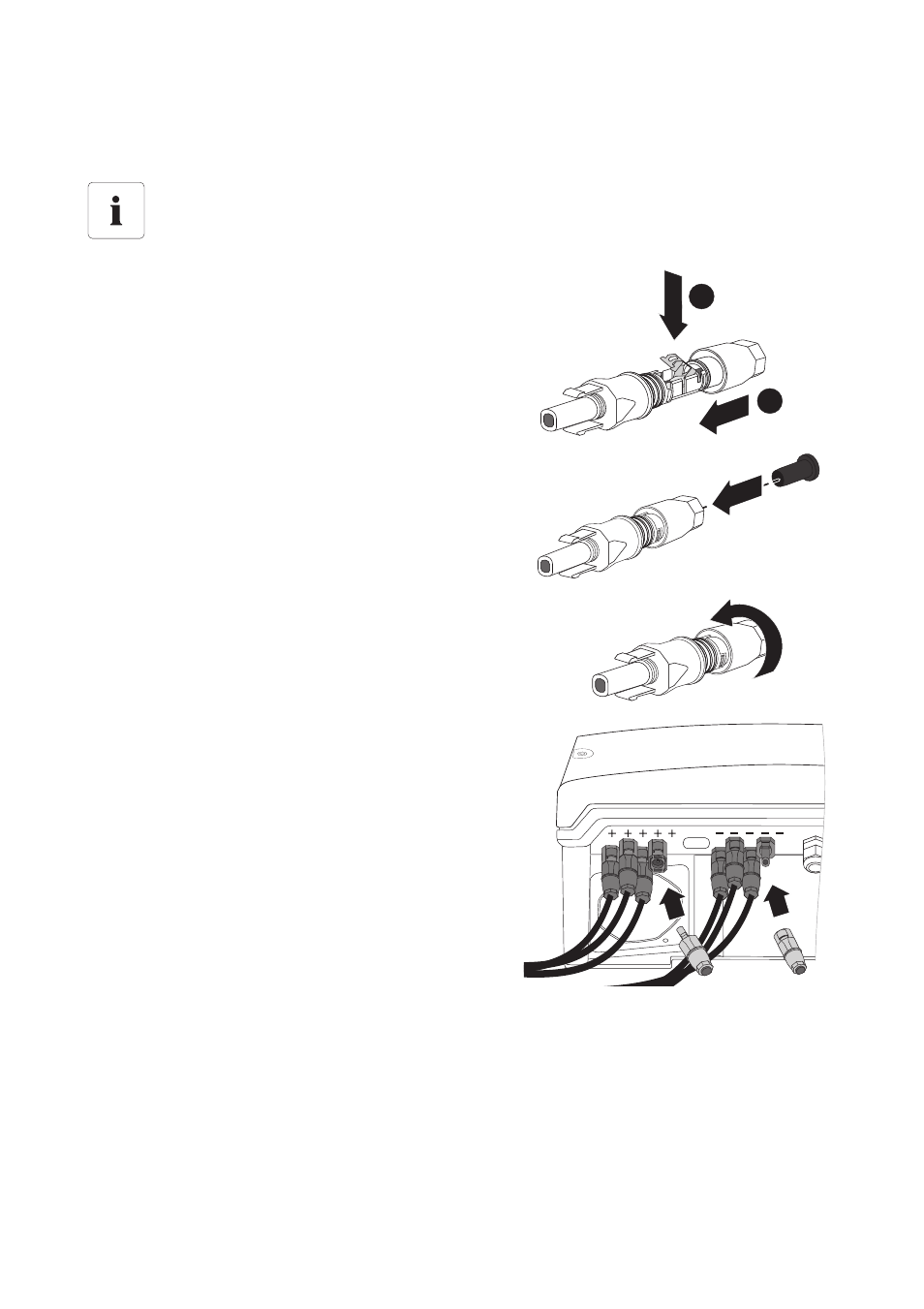

2. Um die Dichtigkeit am Wechselrichter herzustellen, müssen alle nicht benötigten DC-Eingänge
mit DC‑Steckverbindern und Dichtstopfen verschlossen werden:
– Den Klemmbügel bei den nicht benötigten
DC‑Steckverbindern herunterdrücken und
Verschraubung zum Gewinde schieben.
– Den Dichtstopfen in den DC‑Steckverbinder
stecken.
– Den DC‑Steckverbinder festdrehen
(Drehmoment: 2 Nm).
– Die DC-Steckverbinder mit Dichtstopfen in die
zugehörigen DC-Eingänge am Wechselrichter
stecken.
☑ Die DC‑Steckverbinder rasten hörbar ein.
3. Sicherstellen, dass alle DC‑Steckverbinder fest
sitzen.
☑ Die Kleinwindenergieanlage ist angeschlossen.
Sie können den Wechselrichter jetzt in Betrieb
nehmen, wie in Kapitel 6 „Inbetriebnahme“
(Seite 48) beschrieben. Die folgenden
Anschlussmöglichkeiten sind optional.
Dichtstopfen
• Die Dichtstopfen NICHT DIREKT in die DC‑Eingänge am Wechselrichter stecken.
+
1
2
+
+
