5.5 Anschluss SMA Power Balancer

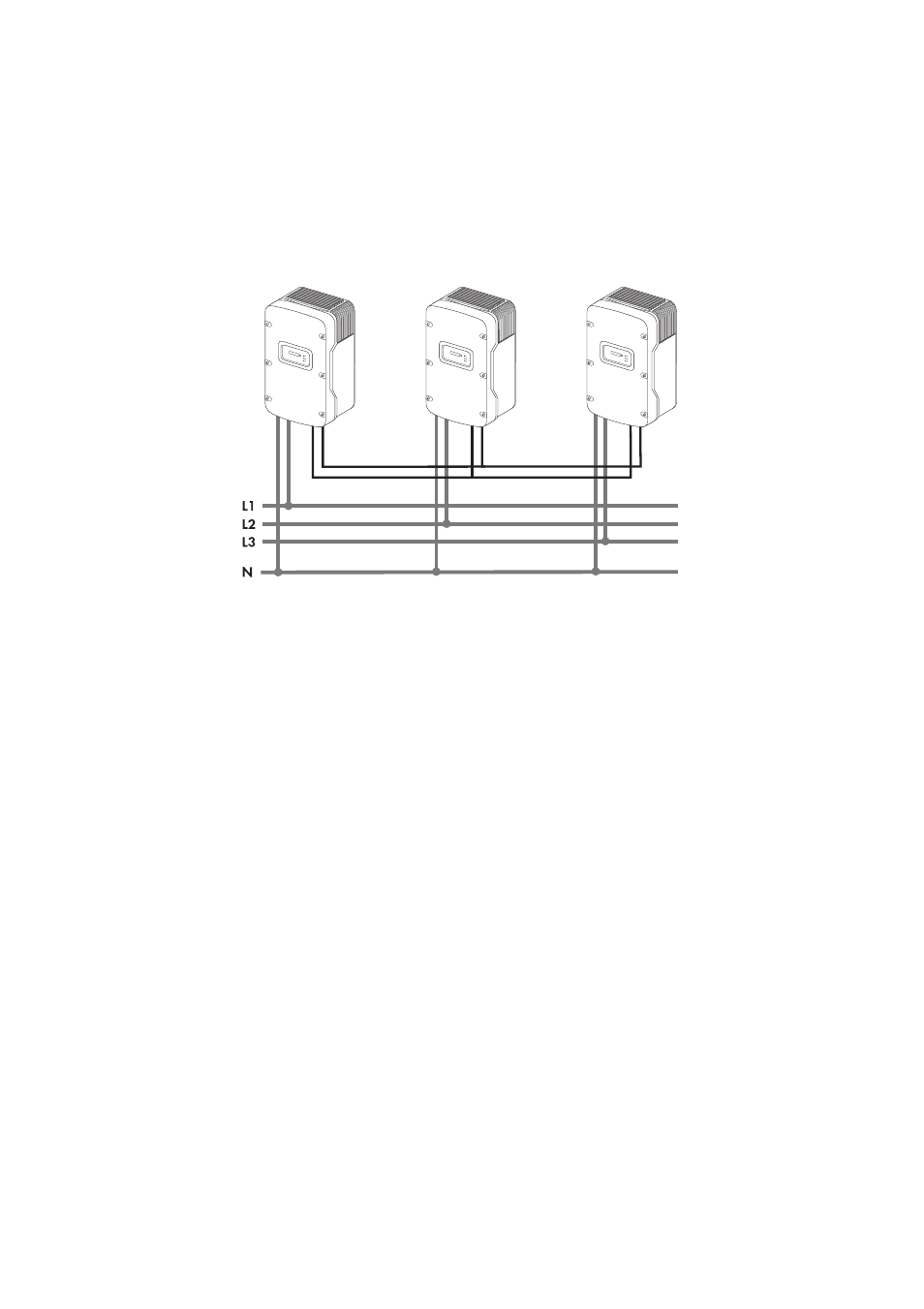

Der Wechselrichter ist serienmäßig mit dem SMA Power Balancer ausgestattet. Dieser ermöglicht eine
Verschaltung von 3 Wechselrichtern zu einem dreiphasigen Einspeisesystem.
Alle 3 Wechselrichter einer Gruppe müssen hierfür an unterschiedlichen Außenleitern des
Niederspannungsnetzes (L1, L2, L3) angeschlossen sein!
Bei Aktivierung dieser Schaltung können Sie festlegen, wie die anderen beiden Wechselrichter
reagieren sollen, wenn der dritte Wechselrichter eine Gerätestörung hat oder ein
Netzspannungsfehler auf dessen Phase vorliegt.
Die Anschlüsse für den SMA Power Balancer sind gegenüber der restlichen Schaltung des
Wechselrichters galvanisch getrennt.
5.5.1 Konfiguration
Bei Einstellung der Ländernorm VDE‑AR‑N4105‑MP oder VDE‑AR‑N4105‑HP ist bei WB 5000A‑11
und WB 6000A‑11 der SMA Power Balancer werkseitig aktiviert und auf die Betriebsart
„PowerGuard“ eingestellt. Bei allen anderen Ländernormen ist der SMA Power Balancer bei
WB 5000A‑11 und WB 6000A‑11 werkseitig deaktiviert.
Bei WB 5000A/WB 5000A‑IT/WB 6000A/WB 6000A‑IT ist der SMA Power Balancer
unabhängig von der eingestellten Ländernorm immer werkseitig deaktiviert.
Der SMA Power Balancer kann über ein Kommunikationsprodukt aktiviert und konfiguriert werden.
Um den Parameter „PowerBalancer“ zu ändern, benötigen Sie einen persönlichen Zugangscode, den
so genannten SMA Grid Guard‑Code. Das Antragsformular für den persönlichen Zugangscode
finden Sie im Downloadbereich unter www.SMA.de in der Kategorie „Zertifikat“ des jeweiligen
Wechselrichters.
Die Konfigurationsmöglichkeiten werden im Folgenden beschrieben.
