Installationsanleitung
Serie DLX L00410622-01
• Markieren Sie die Bohrungen für die Halterung an der Montagefläche mithilfe einer
Wasserwaage und der Halterung als Schablone, um sicherzustellen, dass der
Wechselrichter waagerecht ist.
• Befestigen Sie die Halterung mit der erforderlichen Anzahl von Befestigungselementen,
um das hängende Gewicht des Wechselrichters zu tragen, an der Montagefläche.

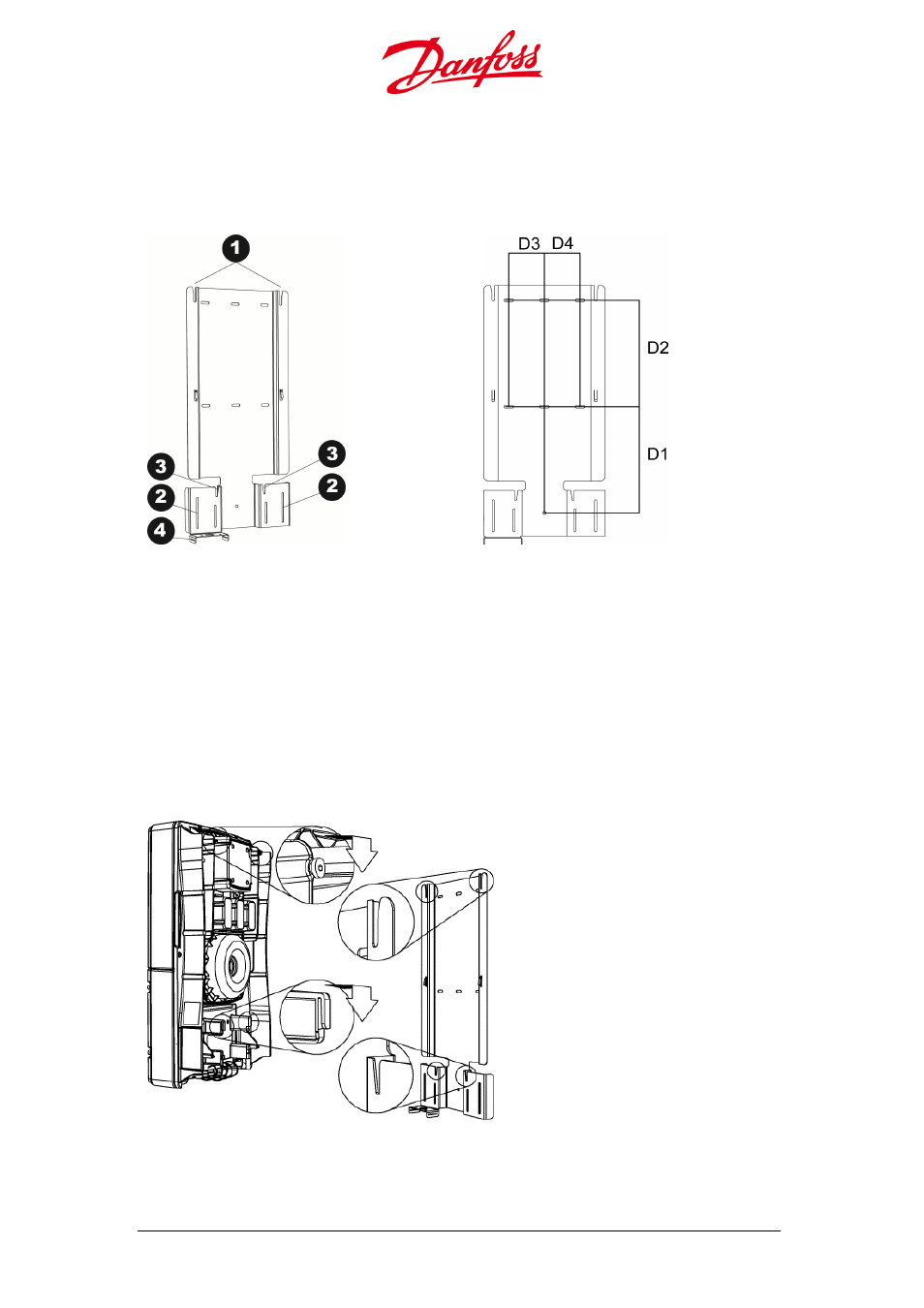

Abbildung 2.2.2: Wechselrichterhalterung
1. Tragnuten für den Wechselrichter
2. Lenknuten für den Wechselrichter
3. Tragnuten für die Stringbox
4. Befestigungsclip
Abbildung 2.2.3: Abstände zwischen
Befestigungsschrauben
D1. 232,5 mm
D2. 232,5 mm
D3. 75 mm
D4. 75 mm
2.2.2. Wechselrichter
Befestigen Sie den Wechselrichter wie folgt an der Montagehalterung:
Abbildung 2.2.4: Haken an der Rückseite des Wechselrichters
• Positionieren Sie die Haken für die
Tragnuten am oberen Teil der
Rückseite und die Haken für die
Lenknuten am unteren Teil der
Rückseite des Wechselrichters.
•
Verwenden Sie die Fixierstifte an
der Stringbox.
