Stellen Sie sicher, dass die Leiter für PV-Anwendungen und den Installationsort
zugelassen sind und dass sie die richtige Farbkennzeichnung haben.
2.4. Elektrische Installation
Wenden Sie sich vor dem Anschluss an das Netz zwecks Anschlussgenehmigung und
Zulassung an den lokalen Energieversorger.
Korrekter elektrischer Anschluss ist kritisch für das Erreichen eines sicheren, langfristigen
und zuverlässigen Betriebs des gesamten PV-Systems.
HINWEIS
Nur Fachkräfte, die für die Installation von elektrischen Einrichtungen qualifiziert
und mit den elektrotechnischen Vorschriften, die für den Installationsort gelten,
vertraut sind, dürfen den Wechselrichter installieren. Dies soll sicheren Anschluss
sicherstellen und Stromschlag vermeiden!
GEFAHR
Arbeiten Sie niemals mit stromführenden Leitern! Alle Arbeiten am Wechselrichter
müssen durchgeführt werden, während die Klemmen getrennt sind, da Berührung
von stromführenden Leitern schwere Verletzungen oder den Tod verursachen
kann!
2.4.1. Anschlussbereich
Die DC-Anschlüsse werden durch Verwendung einer Stringbox mit DC-Schalter und drei
Paar DC-Steckverbindern hergestellt. Der Anschluss der AC- und Netzwerk-Kabel erfolgt
mit Schraubklemmen und einem RJ45-Steckverbinder.

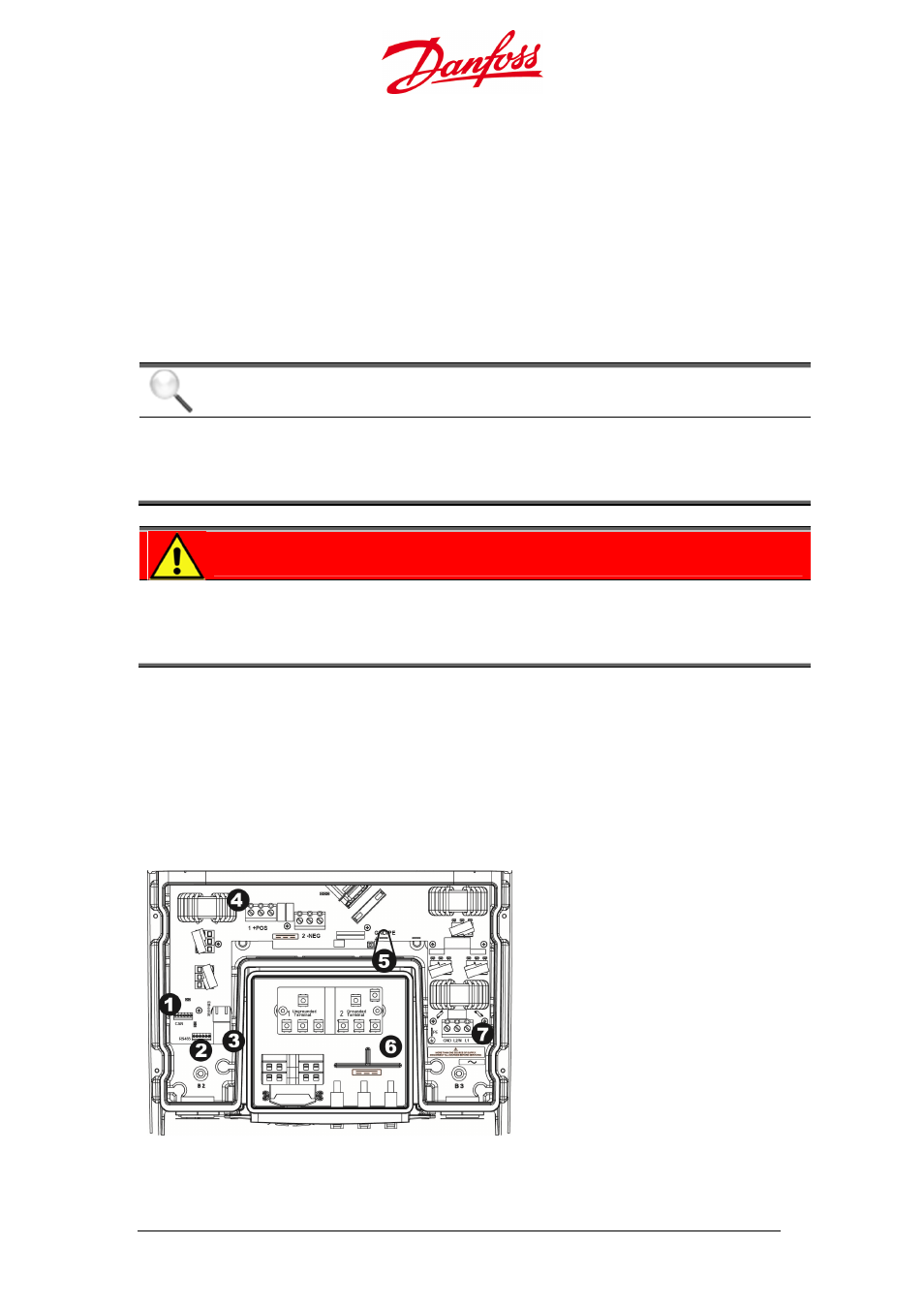

Abbildung 2.4.1: Stringbox mit DC-Schalter
1. CAN-Bus-Klemme
2. RS485-Klemme
3 Ethernet-Anschluss
4. Interne DC-Klemmenleisten, +POS
und -NEG
5. Interne DC-Schutzkontaktsteckdose,
GND/PE
6. Stringbox ohne DC-Schalter und
ohne DC-Sicherungshalter
7. Interne AC-Klemmenleiste
