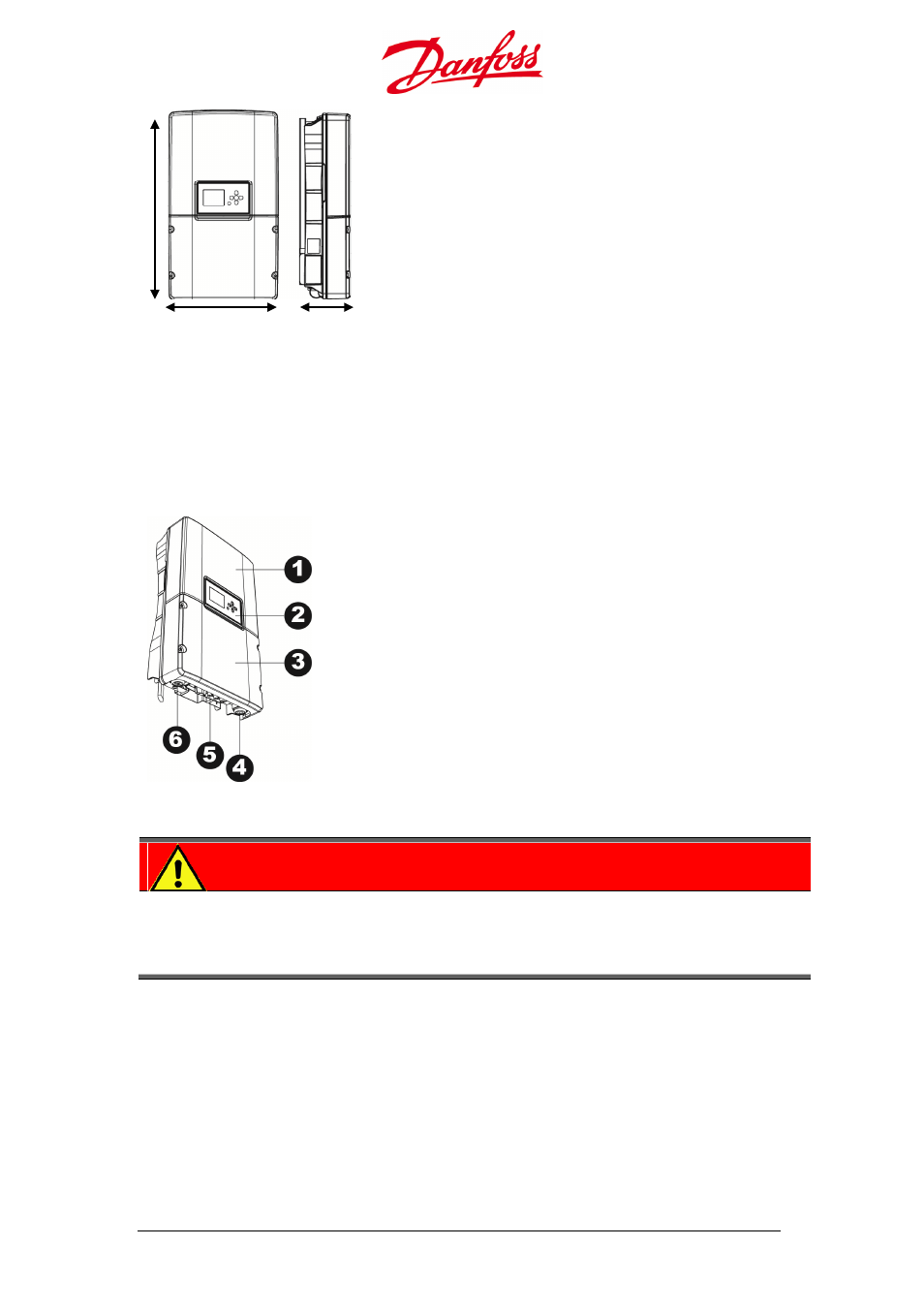

Abbildung 1.3.3: Abmessungen
H: 610 mm
B: 353 mm
T: 158 mm
Die Vorderseite des Wechselrichters besteht aus einer oberen und unteren Abdeckung.
Die obere Abdeckung darf nur von befugtem Personal von Danfoss entfernt werden.
Entfernen der oberen Abdeckung durch Unbefugte führt zum Verfall der Garantie!
Die untere Abdeckung schützt den Anschlussbereich und kann vom Systeminstallateur
zur Herstellung elektrischer Anschlüsse und Wartung des Wechselrichters entfernt werden.
Abbildung 1.3.4: Wechselrichteraufbau
1. Obere Abdeckung
2. Benutzeroberfläche
3. Untere Abdeckung: Kunden-Anschlussbereich
4. AC-Ausgang
5. DC-Eingang
6. Netzwerkeingang
GEFAHR
Trennen Sie nach Ausschalten der AC- oder DC-Versorgung, aber vor Entfernen der
Abdeckungen, immer die PV-Stringkabel vom Wechselrichter, da das PV-
Stringkabel den Wechselrichter mit bis zu 600 VDC versorgen kann, wenn die
angeschlossenen PV-Module von der Sonne bestrahlt werden.
