>> Anschlüsse
Digitale Quellen anschließen
Sie haben die Möglichkeit, bis zu fünf
externe HDMI-Quellen, beispielsweise
eine Set-top Box, einen Computer oder
eine Spielekonsole, anzuschließen. Alle
an das System angeschlossenen Geräte
können konfiguriert werden,
.
Je nach Art des Geräts, das Sie an das System
anschließen, benötigen Sie unterschiedliche
Kabel und Adapter. Wenn Sie mehr als zwei
Geräte besitzen, die einen PUC-Anschluss
benötigen, müssen Sie ein weiteres PUC-
Kabel kaufen. Ihr Bang & Olufsen Fachhändler
hält Kabel und Adapter für Sie bereit.
Eine Set-top Box anschließen
> Verbinden Sie das Kabel mit der
vorgesehenen Buchse an der Set-top Box.
> Schließen Sie das Kabel an eine HDMI IN-
Buchse am System an.
> Um die Set-top Box mit einer Fernbedienung
steuern zu können, schließen Sie einen IR-
Sender an einen der PUC-Anschlüsse an
und verbinden ihn dann mit dem IR-Empfänger
der Set-top Box.
IR-Sendern finden Sie auf Seite 13
.
> Folgen Sie den Hinweisen auf dem
Bildschirm, um die Quelle zu konfigurieren.
Einen DVD-/Blu-ray-Player anschließen
> Verbinden Sie das Kabel mit der vorgesehenen
Buchse am DVD-/Blu-ray-Player.
> Schließen Sie das Kabel an eine HDMI IN-
Buchse am System an.
> Um den DVD-/Blu-ray-Player mit einer
Fernbedienung steuern zu können,
schließen Sie einen IR-Sender an einen der
PUC-Anschlüsse an und verbinden ihn
dann mit dem IR-Empfänger des DVD-/Blu-
ray-Players.
Sendern finden Sie auf Seite 13
> Folgen Sie den Hinweisen auf dem
Bildschirm, um die Quelle zu konfigurieren.
Eine Spielekonsole anschließen
> Verbinden Sie das Kabel mit der
vorgesehenen Buchse an der Spielekonsole.
> Schließen Sie das Kabel an eine HDMI IN-
Buchse am System an.
> Um die Spielekonsole mit einer Fernbedienung
steuern zu können, schließen Sie einen IR-
Sender an einen der PUC-Anschlüsse an
und verbinden ihn dann mit dem IR-
Empfänger der Spielekonsole.
Informationen zu IR-Sendern finden Sie
auf Seite 13
> Folgen Sie den Hinweisen auf dem
Bildschirm, um die Quelle zu konfigurieren.
Eine Kamera anschließen
> Verbinden Sie das Kabel mit der
vorgesehenen Buchse an der Kamera.
> Schließen Sie das Kabel an eine HDMI IN-
Buchse am System an.
> Folgen Sie den Hinweisen auf dem
Bildschirm, um die Quelle zu konfigurieren.
CTRL 1 CTRL 2
CTRL 3
PUC 3 A+B PL 1
PL 2
PL 3
EXT IR
PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4
PL 5
1
2
3
4
5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6

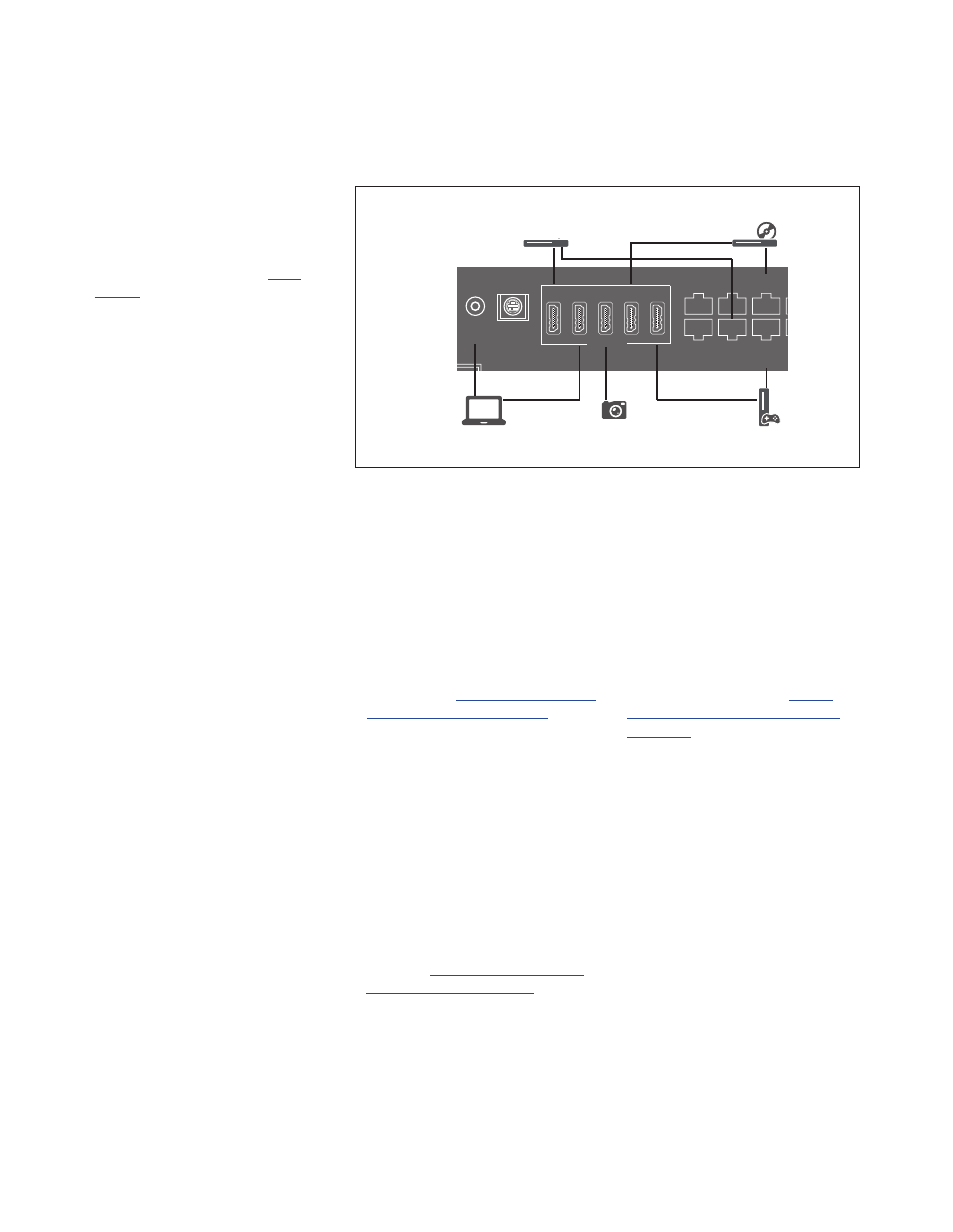

Beispiel für angeschlossene digitale Quellen
Set-top Box
DVD-/Blu-ray-Player
Computer
Spielekonsole
Kamera
