>> Anschlüsse
Lautsprecher an das System anschließen
Sie können bis zu zwölf Lautsprecher und
Subwoofer an das System anschließen.
Trennen Sie alle Systeme vom Netz, bevor
Sie zusätzliche Geräte anschließen.
Je nach Art des Geräts, das Sie an das System
anschließen, benötigen Sie unterschiedliche
Kabel und Adapter. Ihr Bang & Olufsen
Fachhändler hält Kabel und Adapter für
Sie bereit.
Lautsprecher anschließen
> Verbinden Sie ein Power Link-Kabel mit der
vorgesehenen Buchse an den Lautsprechern,
die Sie an das System anschließen möchten.
> Verbinden Sie die Kabel mit freien Buchsen
mit der Bezeichnung PL 1-6 am System.
> Verbinden Sie ein Power Link-Kabel mit
den dafür vorgesehenen Buchsen an ggf.
vorhandenen zusätzlichen Lautsprechern.
> Schließen Sie ein Power Link-Kabel an die
vorgesehene Buchse eines Subwoofers an.
> Verbinden Sie das Kabel mit einer freien
Buchse mit der Bezeichnung PL 1-6 am
System.
> Schließen Sie das System und alle
verbundenen Geräte wieder an das
Netz an.
Um zwei Lautsprecher an eine PL-Buchse
anzuschließen, wird ein spezielles Kabel
benötigt. Sollte es nicht möglich sein, zwei
Lautsprecher mit einem Kabel zu verbinden,
benötigen Sie einen zusätzlichen Splitter.
Weitere Informationen erhalten Sie von Ihrem
Bang & Olufsen Fachhandelspartner.
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6

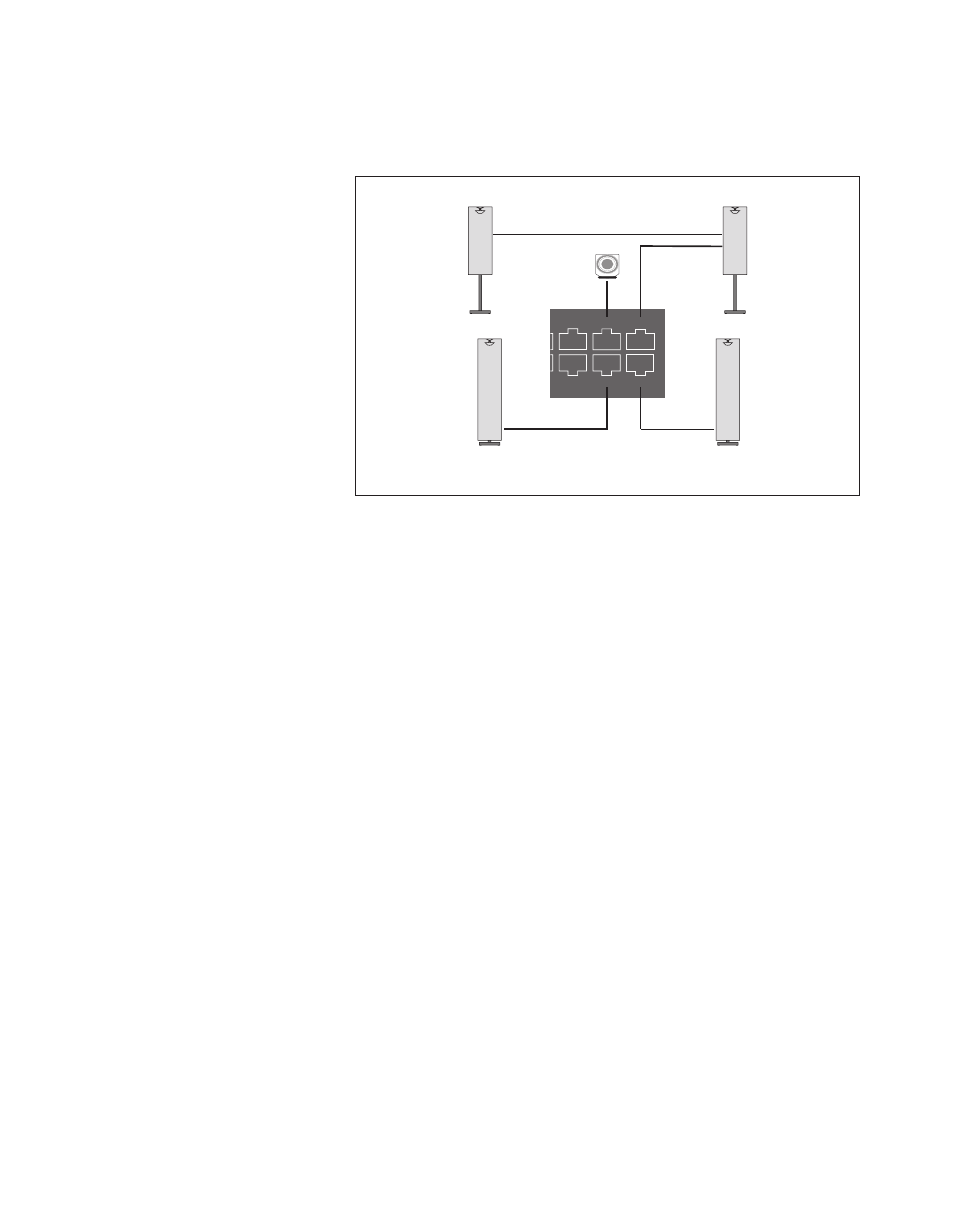

Beispiel für den Aufbau von Lautsprechern
Hinterer
Lautsprecher
Hinterer
Lautsprecher
Subwoofer
Frontlautsprecher Frontlautsprecher
