Vorbereitende Schritte
G-12
5. Stellen Sie anhand der nachstehenden Schritte die Position und Größe des Bilds
von Projektor B so ein, dass es wie oben in Abbildung „Nach Anpassung“ gezeigt
geringfügig über die Zielfläche hinausreicht.
z Achten Sie darauf, dass Sie die fünf Schrauben nur lösen. Sie dürfen sie nicht entfernen.
z Ziehen Sie die Befestigungsschrauben nach dem Einstellen der Position wieder an. Bitte beachten
Sie, dass im weiteren Vorgehen noch eine Feineinstellung erfolgt, weshalb Sie die
Befestigungsschrauben an dieser Stelle noch nicht ganz festziehen sollten.
6.
Wiederholen Sie bei Bildprojektion von Projektor A und Projektor B die Schritte 3
und 5 so oft wie erforderlich, um die zwischen den Bildern von Projektor A und
Projektor B bestehende Bildverschiebung zu minimieren.

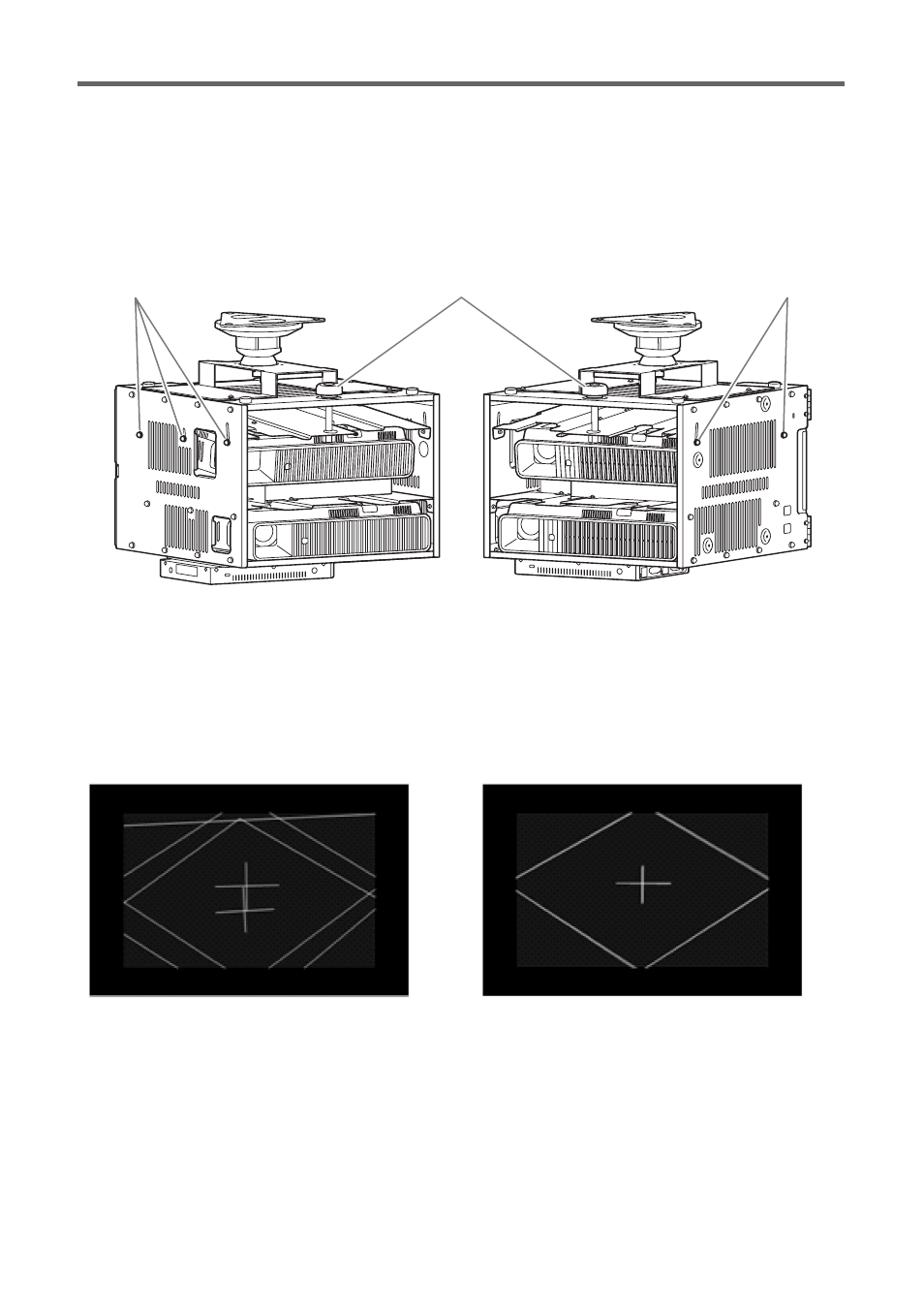

Einstellung 2: Feineinstellung mit Hilfe des Einstellmusters
7. Drücken Sie die [CORRECT]-Taste auf der Controlbox-Fernbedienung.
(1) Stellen Sie den Zoomring von Projektor B ein.
(2) Lösen Sie die fünf Schrauben, mit denen die Seitentafeln des Kabinetts gesichert sind, und
drehen Sie den Verstellknopf zum Einstellen der Ausrichtung.
3
Vor Anpassung Nach Anpassung
Befestigungsschrauben Verstellknopf Befestigungsschrauben
