DE-9
Installieren der Wandmontage-Halterung

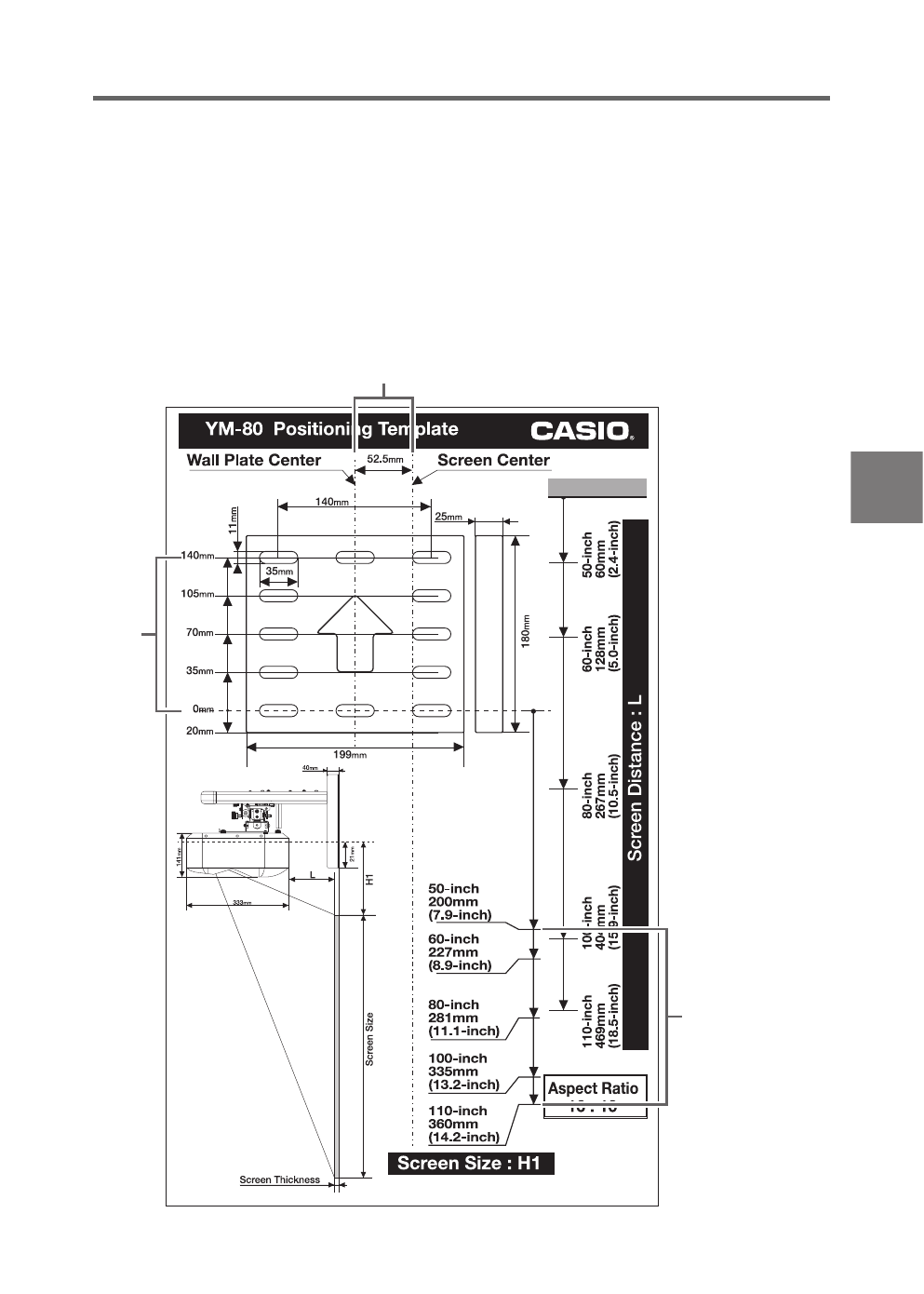

Positionierung der Wandankerplatte-Montagelöcher
1. Fluchten Sie die Markierungen an den oberen Kanten der auf die
Positionierschablone gedruckten Projektionsfläche mit den oberen Kanten der
Projektionsfläche.
2. Fluchten Sie die Positionierschablone mit der Mitte der Projektionsfläche.
z Positionieren Sie die Mitte der Ankerplatte 52,5 mm rechts von der Mitte der Projektionsfläche.
3. Bohren Sie entsprechend dem Bild auf der Positionierschablone die Löcher in die
Wand.
2.
3.
1.
