DE-15

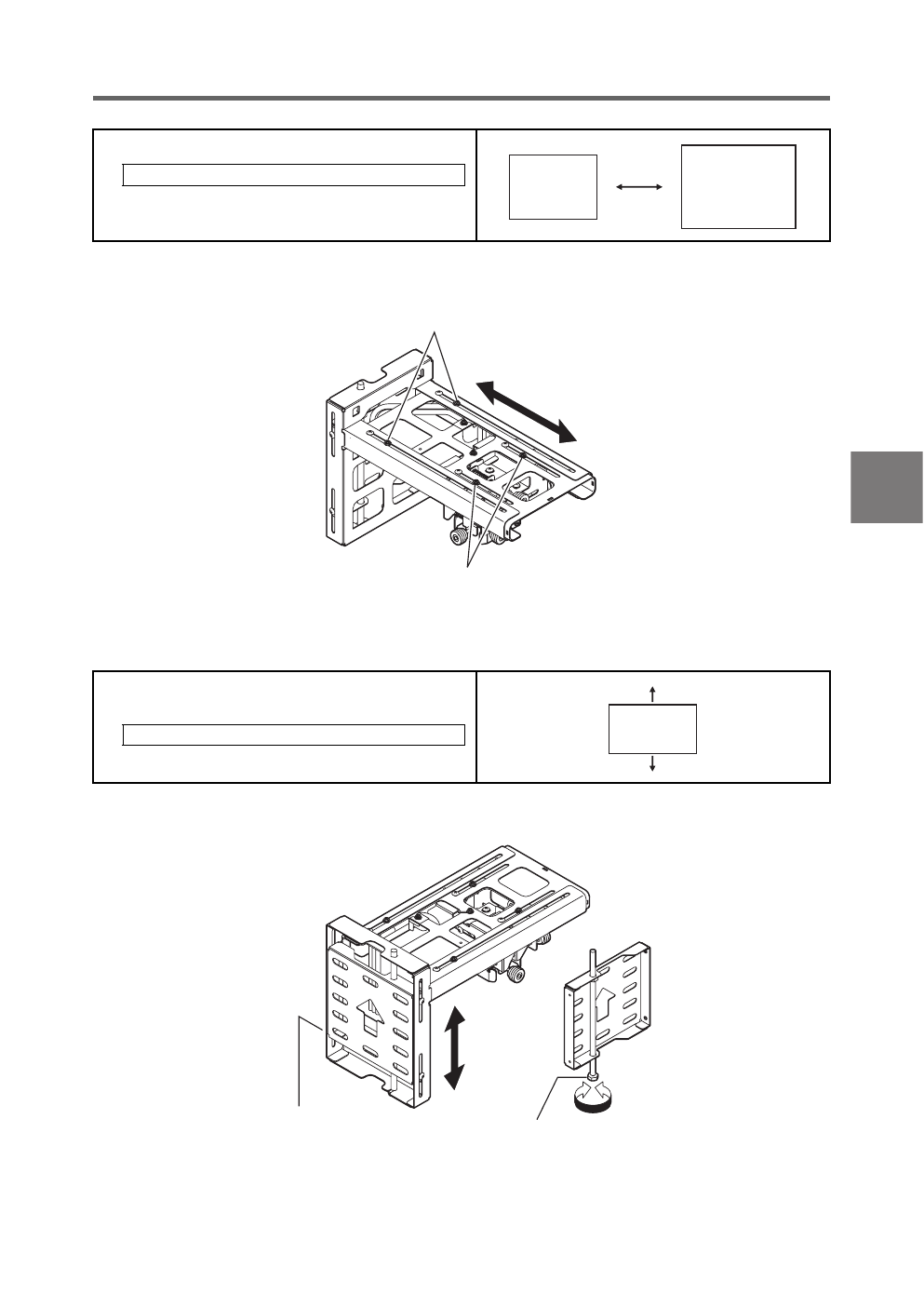

Einstellen von Position, Höhe und Winkel
Lockern Sie die Einstellschraube, stellen Sie die Größe des projizierten Bilds ein und ziehen Sie die
Einstellschraube wieder fest.
Wenn die Schraube mit Federscheibe (Befestigungsschraube) festgezogen ist, lockern Sie sie. Ziehen
Sie nach Ende der Einstellungen 1 bis 6 die Befestigungsschraube sicher fest.
1 Einstellen der Projektionsbereichgröße
Einstellbereich: 50 bis 110 Zoll
2 Einstellen der vertikalen Lage des
Projektionsbereichs
Einstellbereich: ±40 mm
Einstellschraube: Wenn die verwendete Projektionsfläche größer als 60 Zoll ist, lösen Sie diese
Schraube und ziehen Sie zusätzlich zum kleinen Träger auch den großen Teleskopträgerbereich vor.
Einstellschraube: Wenn die verwendete Projektionsfläche zwischen 50 und 60 Zoll groß
ist, lösen Sie diese Schraube und ziehen Sie nur den kleinen Teleskopträgerbereich vor.
Einstellschraube
Schraube mit Federscheibe
(Befestigungsschraube)
B
