DE-11

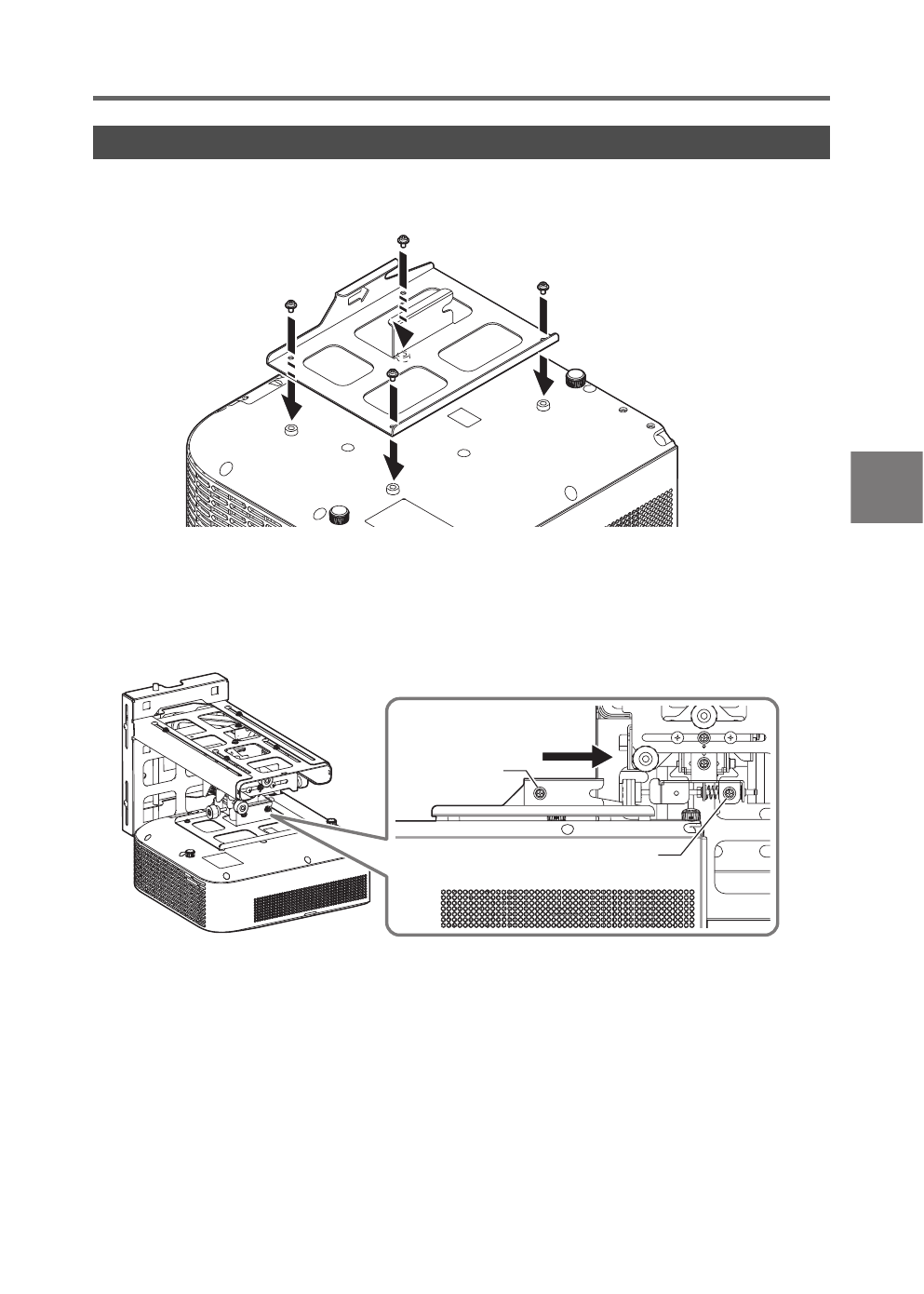

Installieren der Wandmontage-Halterung
1.
Befestigen Sie mit den vier Schrauben M4 × 10 (inbegriffen) die
Projektor-Ankerplatte an der Projektoreinheit.
2. Schieben Sie den Projektor so in die Halterung, dass er auf der Passschraube
aufgehängt ist.
3.
Setzen Sie die beiden Befestigungsschrauben M5 × 10 (inbegriffen) ein und ziehen
Sie sie fest.
4. Installieren Sie den Projektor.
Ansicht von vorn
Befestigungs-
schraube
Befestigungsschraube (diese Seite)
Passschraube (andere Seite)
Schieben
