17

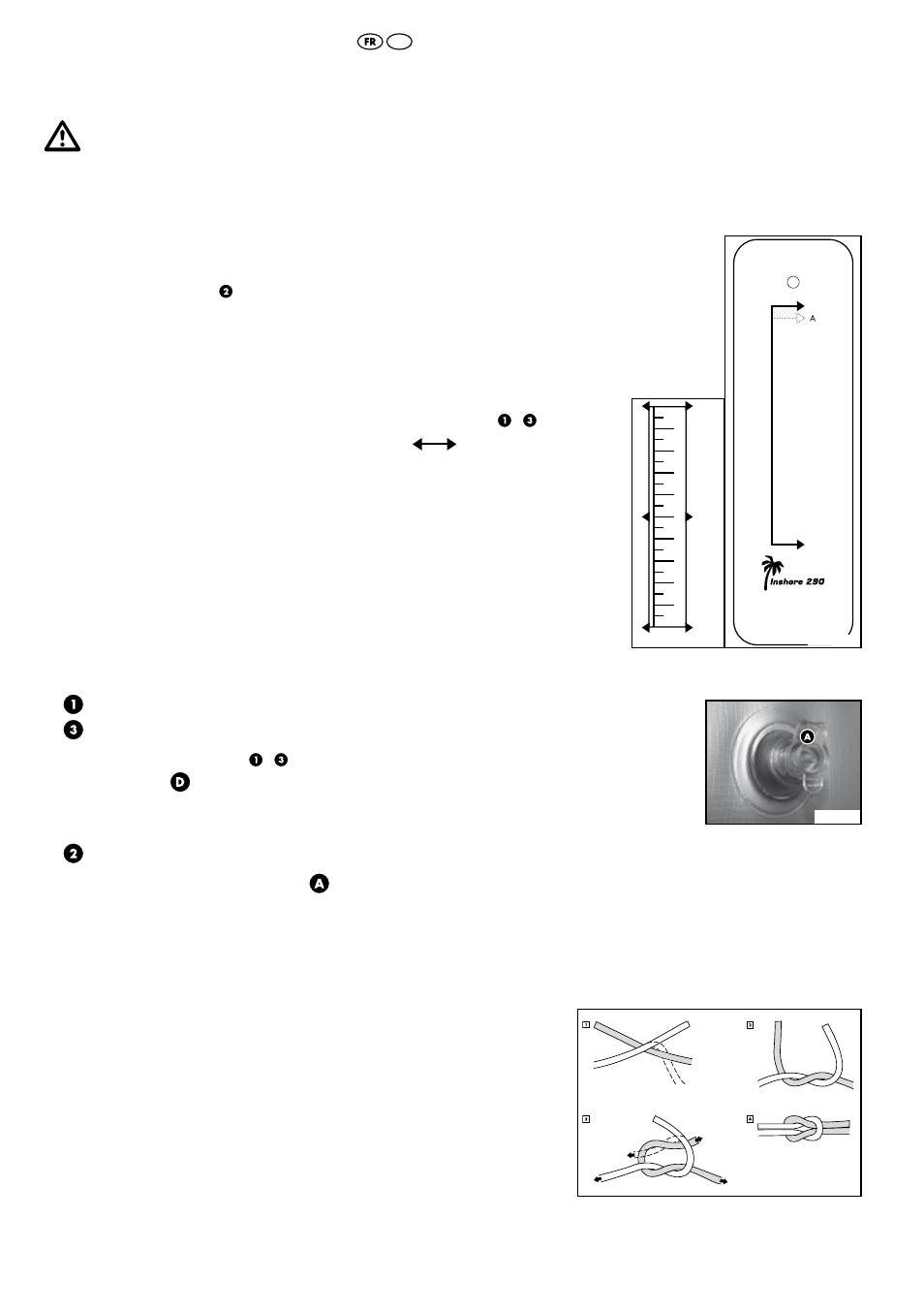

Contrôle de la pression d’air

IMPORtANt !

Le matériel en PVC se dilate un peu plus après le premier gonflage et ne revient plus

jamais à sa dimension d‘origine.

N’oubliez pas, que les chiffres peuvent légèrement varier en fonction

de la charge et de la température extérieure.
Gonfler la chambre jusqu’à ce qu’elle soit dure au toucher et qu’il n’y ait plus
de pli visible sur le matériel . En appuyant avec le pouce sur la chambre à air, on
doit pouvoir légèrement l’enfoncer .

bande de mesure et règle de contrôle (ill. 5a, b)

Pour contrôler la pression de service des chambres à air / placer
le  0 de la règle de contrôle (fig . 5b) sur le

0 de la bande de

mesure (fig . 5a) sur le bateau .

Lors du premier gonflage, l’extension maximum de la bande de mesure
ne DOIT PAS dépasser la position A sur la règle de contrôle .

Après la première utilisation, toujours gonfler afin que le 10 de la bande
de mesure se trouve entre la position A et la position 10 de la règle de
contrôle .

Gonflage des chambres à air (ill. 6)

Chambre de sécurité avec valve à vis

Chambre de flottaison avec valve à vis

1 . Remplir les chambres / d’air et refermer les
capuchons (fig . 3, S . 16) dans le sens des
aiguilles d’une montre .

Chambre de fond avec valve à bouchon

1 . Ouvrir le capuchon de valve .
2 . Gonfler la chambre à air .
3 . Refermer le capuchon de valve et enfoncer la valve
en appuyant légèrement .

Cordelette

Fixer la cordelette de 600 cm aux oeillets du bateau .
Nouer la cordelette avec un noeud plat (fig . 7) .

0

1

0

0

1

2

3

4

5

6

7

8

9

0

1

Bande de mesur

e

ill . 5a

ill . 5b

ill . 7

ill . 6

INSHORE 290
