28
IT CH
Un gancio di plastica regolabile in altezza
sul tubo di alluminio può essere sospeso
nella cisterna dell’acqua piovana e consente
il prelievo comodo dell’acqua mediante un
tubo dell’acqua. Il rubinetto di chiusura ha la
funzione di un rubinetto dell’acqua.
La figura delle principali
componenti di funzione si
trovano sul lato pieghevole.
Componenti di funzione
1 Maniglia portante
2 Regolazione altezza Interruttore a
galleggiante
3 Vano portaoggetti per tubi di allu-
minio
4 Cavo interruttore a galleggiante
5 Interruttore galleggiante
6 Guida interruttore a galleggiante
7 Filtro (non raffigurato)
8 Piede a ventosa
9 Carcassa pompa
10 Alloggiamento cavo
11 Attacco di mandata pompa
12 Cavo di rete
13 Tubo di alluminio inferiore
14 Tubo di alluminio centrale
15 Tubo di alluminio con gancio di
plastica
16 Vite di regolazione altezza
17 Attacco di mandata per tubo da
giardino
18 Rubinetto di chiusura
19 Tubo pieghevole
20 Morsetto per cavi
21 Gancio per la sospensione della
pompa
22 3 anelli di tenuta (piccolo) (ormai
montato)
23 1 anello di tenuta (grande) (or-
mai montato)

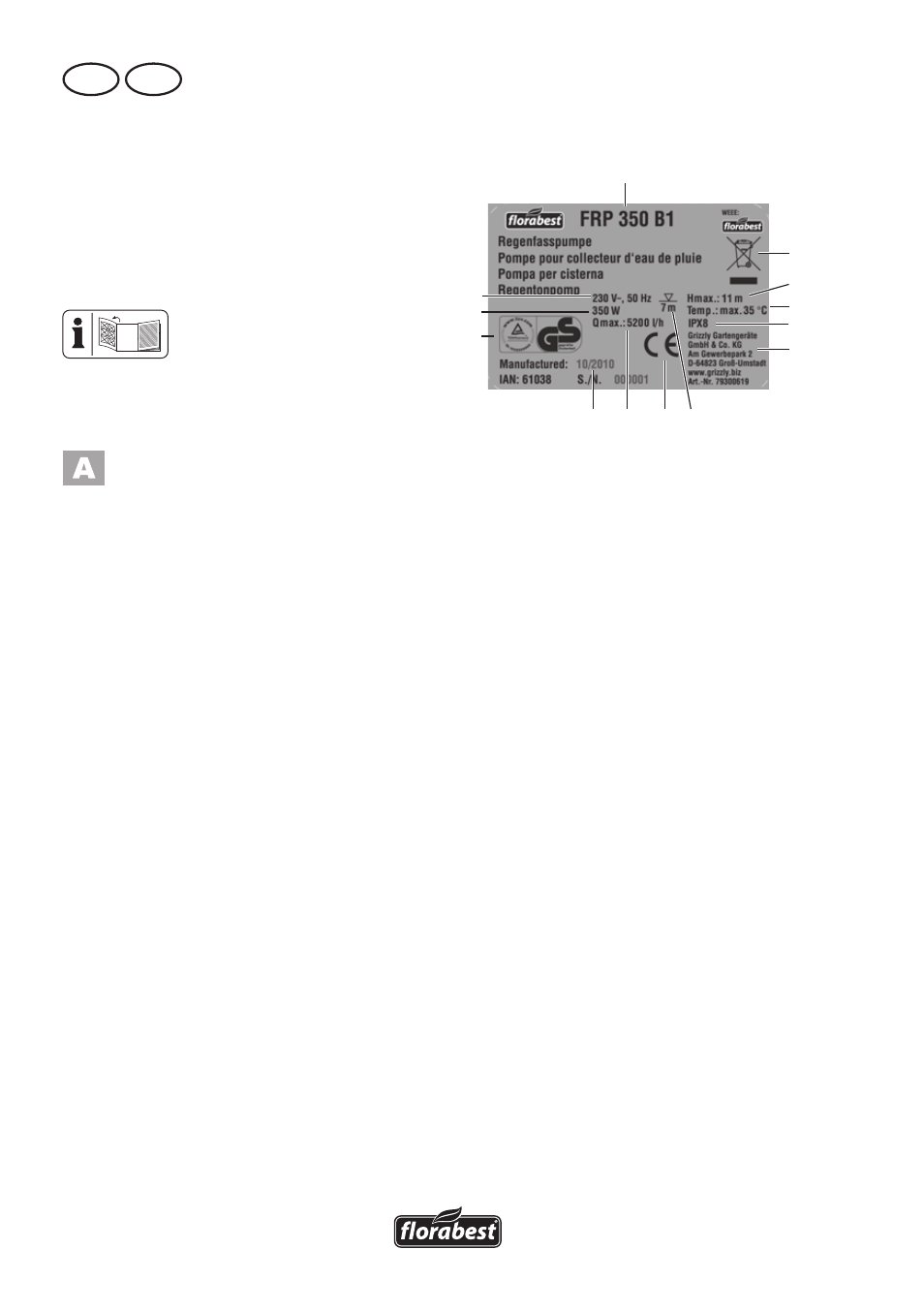

Spiegazione della targhetta
a
b
c
d
e
f
g h i j
k
l
m
a Modello
b Apparecchi elettronici non devono es-
sere smaltiti con i rifiuti domestici
c Altezza di portata massima
d Temperatura dell’acqua massima
e Tipo di protezione (a tenuta d’acqua)
f Indirizzo del fabbricante
g Profondità di immersione massima
h Simbolo di conformità
i Portata massima
j Anno di costruzione
k Simbolo GS
l Potenza assorbita
m Tensione di entrata
Confezione
Rimuovere l’apparecchio dalla confezione
e controllare se è completo:
- Pompa montata
- 2 tubi di alluminio
- Tubo di alluminio con gancio di plastica
- Tubo pieghevole con rubinetto di chiu-
sura
- 4 anelli di tenuta (ormai montato)
- Morsetto per cavi
