38
NL
Algemene beschrijving
De afbeelding van de
voornaamste functionele
onderdelen vindt u op de
omslagpagina.
Overzicht
1 Transporthandvat
2 Hoogteverstelling voor de vlot-
terschakelaar
3 Bewaarvak voor aluminiumbui-
zen
4 Kabel voor de vlotterschakelaar
5 Drijfschakelaar
6 Geleiding voor de vlotterscha-
kelaar
7 Filter (niet afgebeeld)
8 Zuignap
9 Behuizing van de pomp
10 Kabelopname
11 Drukaansluiting pomp
12 Netaansluitsnoer
13 Onderste aluminiumbuis
14 Middelste aluminiumbuis
15 Aluminiumbuis met kunststof-
haak
16 Schroef voor hoogteverstelling
17 Drukaansluiting voor tuinslang
18 Afsluitkraan
19 Buigzame buis
20 Kabelklemmen
21 Haak om de pomp op te hangen
22 3 kleine afdichtringen (reeds ge-
monteerd)
23 1 g rote afdichtring (reeds ge-
monteerd)

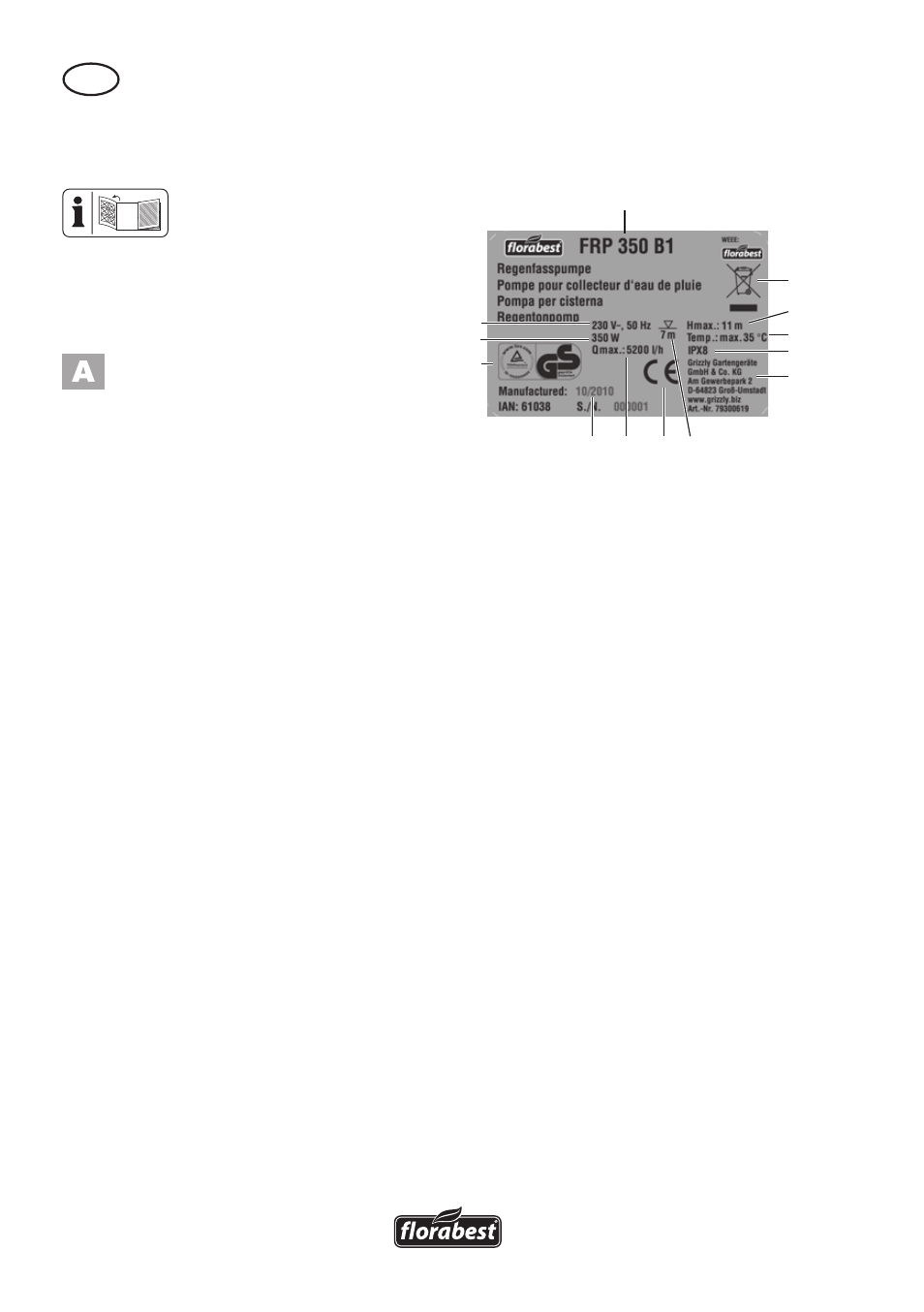

Toelichting bij het typeaandui-
dingplaatje
a
b
c
d
e
f
g h i j
k
l
m
a Model
b Elektrische apparaten horen
niet thuis bij het huishoudelijke
afval
c Max. opvoerhoogte
d Max. watertemperatuur
e Veiligheidsklasse (waterdicht)
f Adres van de fabrikant
g Grootst mogelijke dompeldiepte
h Conformiteitsmerk
i Max. slagvolume
j Bouwjaar
k GS-teken voor geteste veilig-
heid
l Krachtontneming
m Ingangsspanning
Omvang van de levering
Pak het apparaat uit en controleer, of de
inhoud volledig is:
- Kant-en-klaar gemonteerde pomp
- 2 aluminiumbuizen
- Aluminiumbuis met kunststofhaak
- Buigzame buis met afsluitkraan
- 4 afdichtringen (reeds gemonteerd)
- Kabelklem
