Montaža
FRG 45 A1
HR

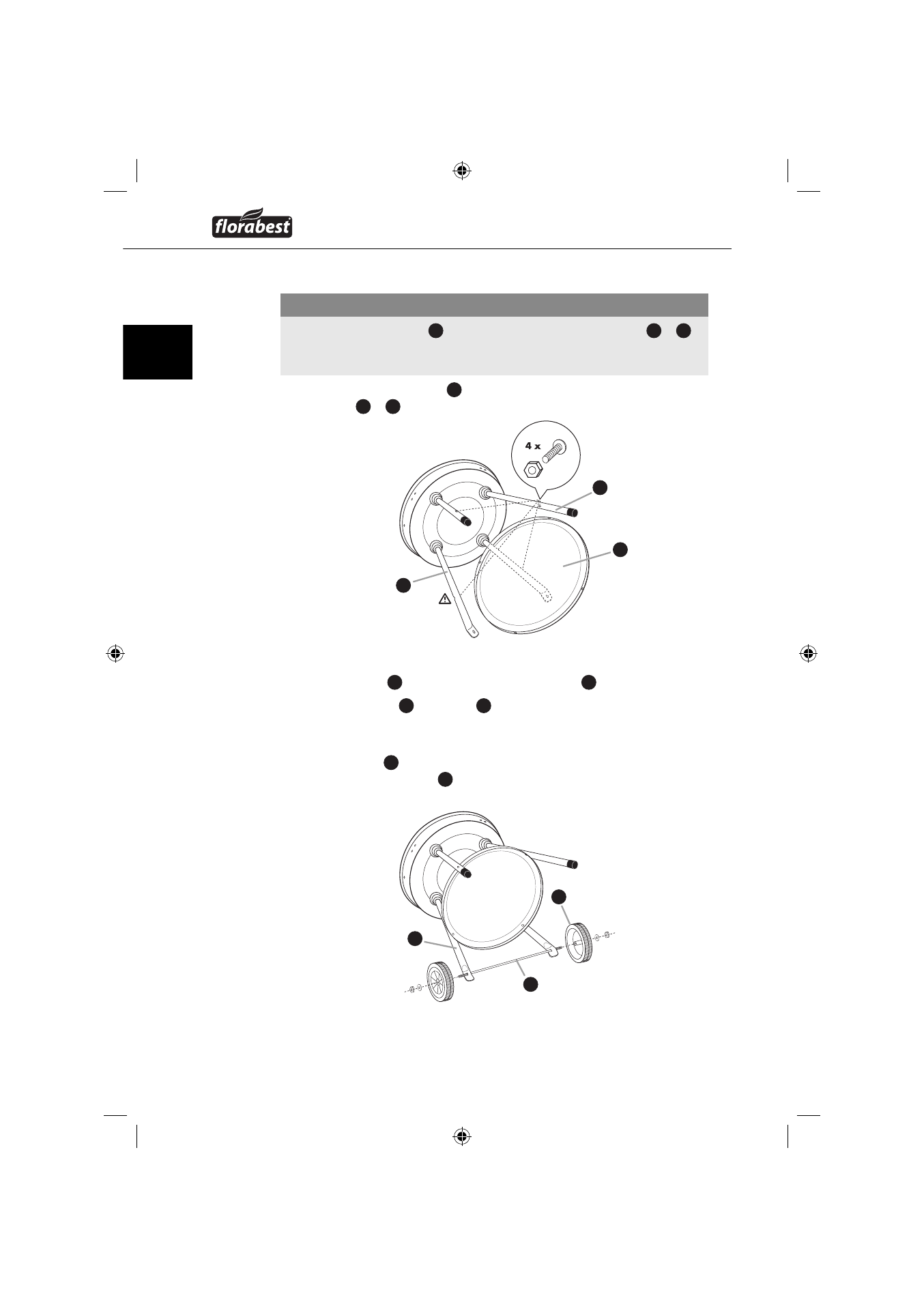

Korak 2
PAŽNJA
Rub podnog odlagača
►
6
mora biti okrenut prema dolje. Stalci (
5
+
9
)
moraju biti tako okrenuti, da utori otvora pokazuju prema vani, kako bi
glave vijaka mogle biti u njima prihvaćene.
Montirajte podni odlagač
♦
6
uz pomoć 4 vijka M5 x 30 i matica M5 na
4 stalka (
5
+
9
).
Korak 3
Vodite osovinu
♦
8
kroz donje otvore kratkih stalaka
9
.
Nataknite kotače
♦
7
na osovinu
8
i istu osigurajte sa po jednom podložnom
pločicom Ø 8 i jednom samoosiguravajućom maticom M8.
Matice čvrsto zategnite uz pomoć vilastog ključa SW 13 mm. Po potrebi
♦
držite osovinu
8
kliještima. Za zaštitu od ogrebotina podmetnite krpu
između kliješta i osovine
8
.
6
5
9
8
7
9
