67
Montage
FRG 45 A1
DE
AT
CH

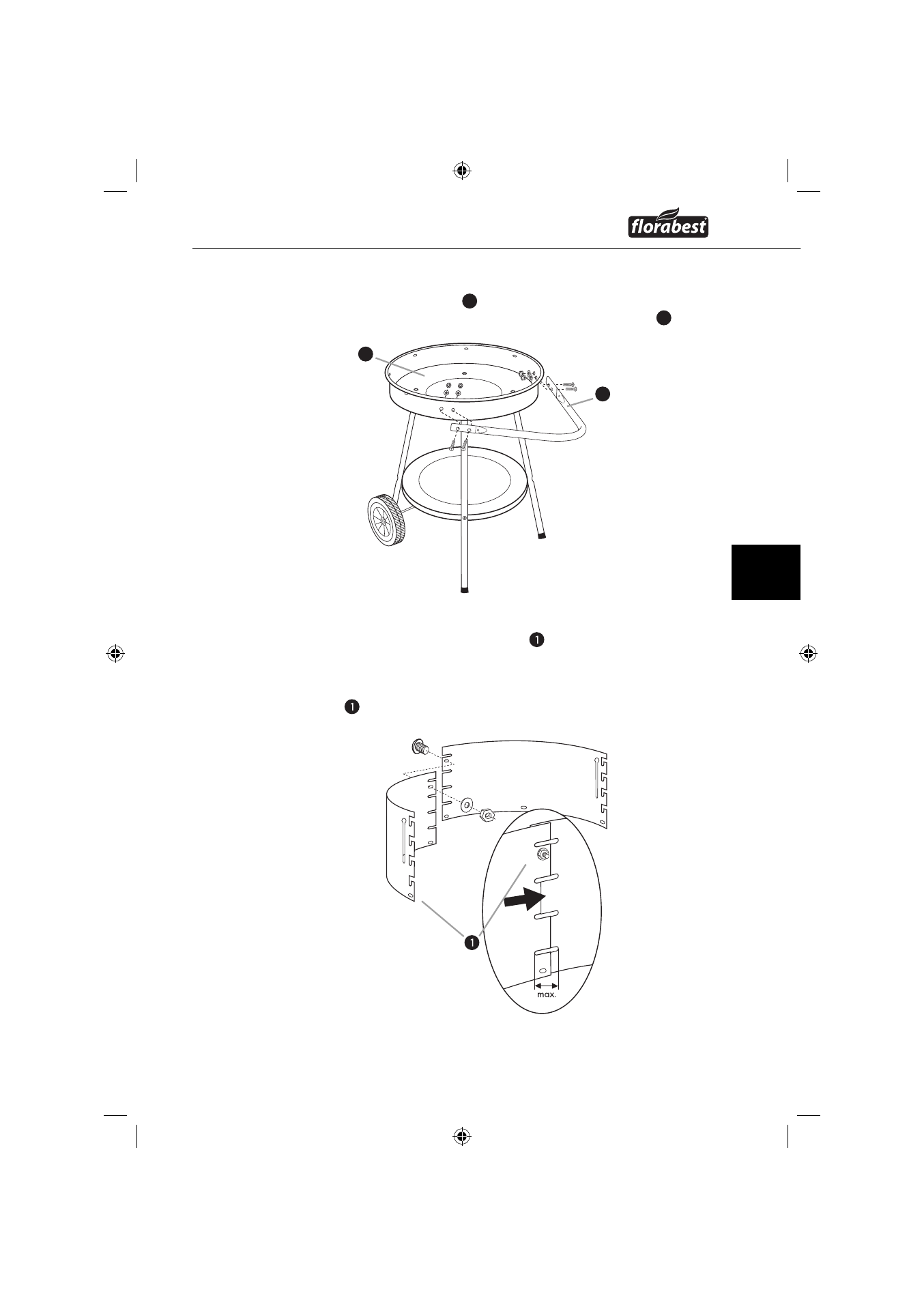

Schritt 4
Montieren Sie den Handgriff ♦ 4 mithilfe von 4 Schrauben M5 x 12,
4 Unterlegscheiben Ø 6 und 4 Muttern M5 an der Kohleschüssel 11 .
Schritt 5
Stecken Sie die beiden Windschutz-Bleche ♦ ineinander und schrauben Sie
sie mithilfe einer Schraube M5 x 12, einer Unterlegscheibe Ø 6 und einer
Mutter M5 zusammen. Nutzen Sie dabei den maximalen Abstand zwischen
den Blechen aus, damit das Grillrost zwischen den Schlitzen der Windschutz-
Bleche
passt.
4
11
