53
Συναρμολόγηση
FRG 45 A1
GR
CY
Απαραίτητο υλικό συναρμολόγησης
Τσιμπίδα
Σταυροκατσάβιδο
Διπλό κλειδί SW 8 χιλ. / SW 13 χιλ.
ΠΡΟΣΟΧΗ
Οι κεφαλές των βιδών πρέπει για την ασφάλεια σας πάντα να δείχνουν ►
προς τα έξω για να αποφεύγονται τραυματισμοί. Μετά την ολοκλήρωση
της συναρμολόγησης, σταθεροποιήστε γερά τις συνδέσεις κοχλιώσεων,
αλλιώς μπορεί να υπάρχουν ανεπιθύμητες τανύσεις υλικού.

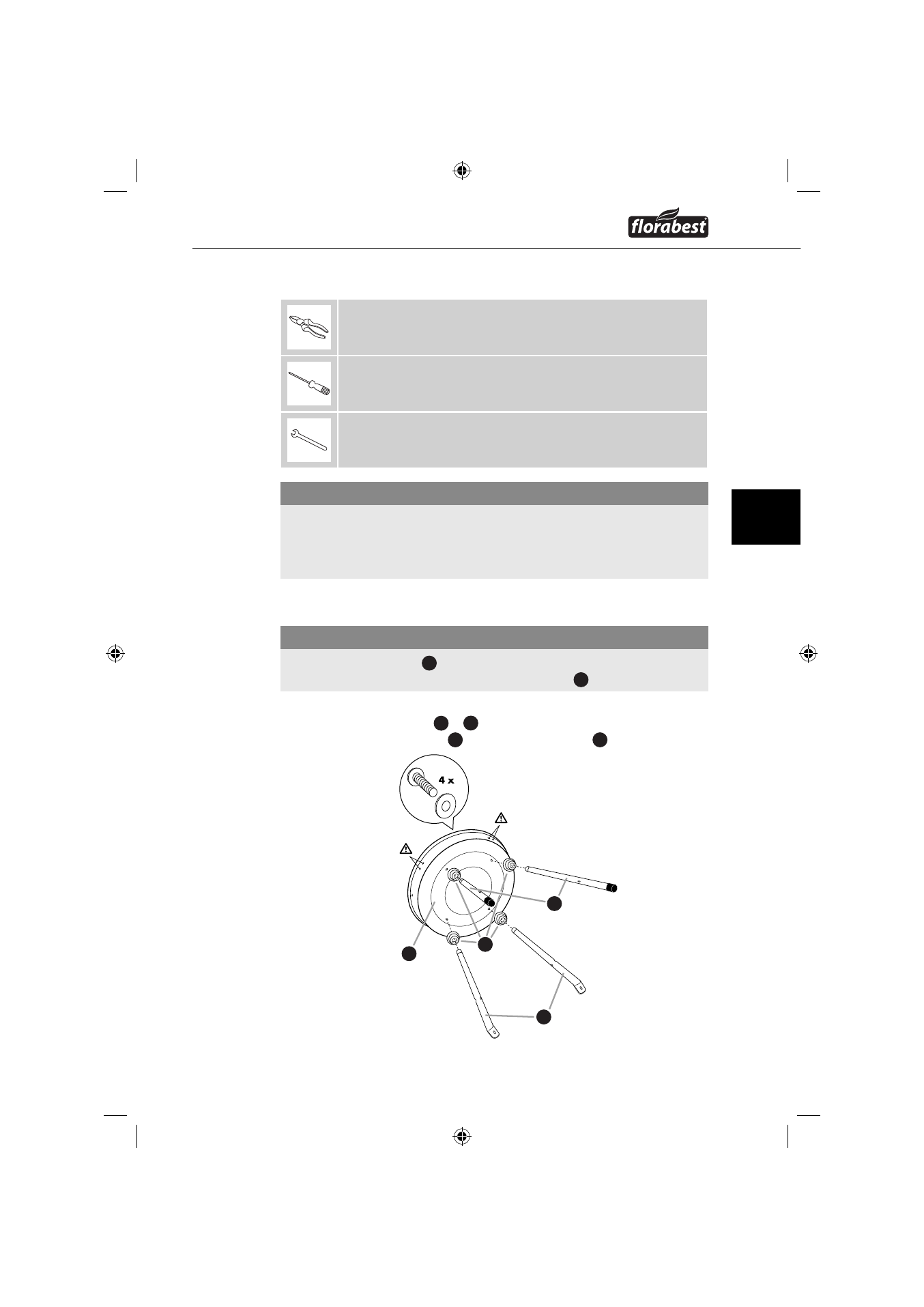

Βήμα 1
ΠΡΟΣΟΧΗ
Τα δύο μακριά πόδια ► 5 πρέπει να μονταριστούν στην πλευρά στην οποία
βρίσκονται οι διπλές οπές στη λεκάνη κάρβουνου 11 .
Μοντάρετε τα 4 πόδια ( ♦ 5 + 9 ) έκαστο με 1 βίδα M6 x 30, μια ροδέλα
Ø 6 και ένα πώμα ποδιού 10 στη λεκάνη κάρβουνου 11 .
5
9
10
11
