Réalisation du montage
PRUDENCE !
Pour votre sécurité, les têtes des vis
doivent toujours se trouver du côté
extérieur ; dans le cas contraire, il
y a risque de blessures.
Serrez les vissages fermement
seulement une fois le montage
terminé ; si vous le faites avant, il
y a risque de tensions du matériel.
1. Glissez sur chaque extrémité
supérieure de pied fixe (I + O) un
support de tôle de récupération des
cendres (J) et un renfort de pied (H).
Montez les pieds (I + O) sur le foyer
(G) dans l'ordre illustré. Utilisez les vis
M6x25 et les rondelles Ø 6 x Ø 20.
2. Accrochez le taquet avant de
la tablette grillagée (L) dans
l'orifice inférieur du pied fixe (O).
Introduisez les extrémités de la tablette
grillagée (L) par les trous inférieurs
des pieds (I). Montez les roues (K)
avec les rondelles Ø 6 x Ø 20 et les
écrous d'arrêt M6 aux extrémités de
la tablette grillagée (L).
3. Vissez deux des poignées (A) sur le
bac à charbon (G) à l'aide des vis
M6x10, des rondelles Ø 6 x Ø 12 et
des écrous M6. Le support du capot
(D) se fixe à l'intérieur du capot (C) à
l'aide des vis M6 x 10, des plastique
rondelles Ø 6 x Ø 12 et des écrous
M6, avec la poignée (A).
4. Fixez les disques de ventilation (Q) de
l'extérieur au foyer (G) à l'aide de vis
M4x10, de rondelles Ø 4,2x Ø 12
et d'écrous M4. Répéter cette étape
avec le déflecteur d'air (B) sur le capot
(C).
5. Bloquez la tôle de récupération des
cendres (N) dans les supports de tôle
de récupération des cendres (J) situés
entre les pieds (I + O).
6. Introduisez la grille à charbon (F)
et le gril (E) dans le foyer (G). Si
nécessaire, placez les répartiteurs de
charbon (P) sur la grille à charbon (F).
Respectez aussi les instructions des
pages suivantes.
AVERTISSEMENT !
Lors de son utilisation, le barbecue
doit reposer sur une surface stable
et solide, sinon il pourrait basculer.

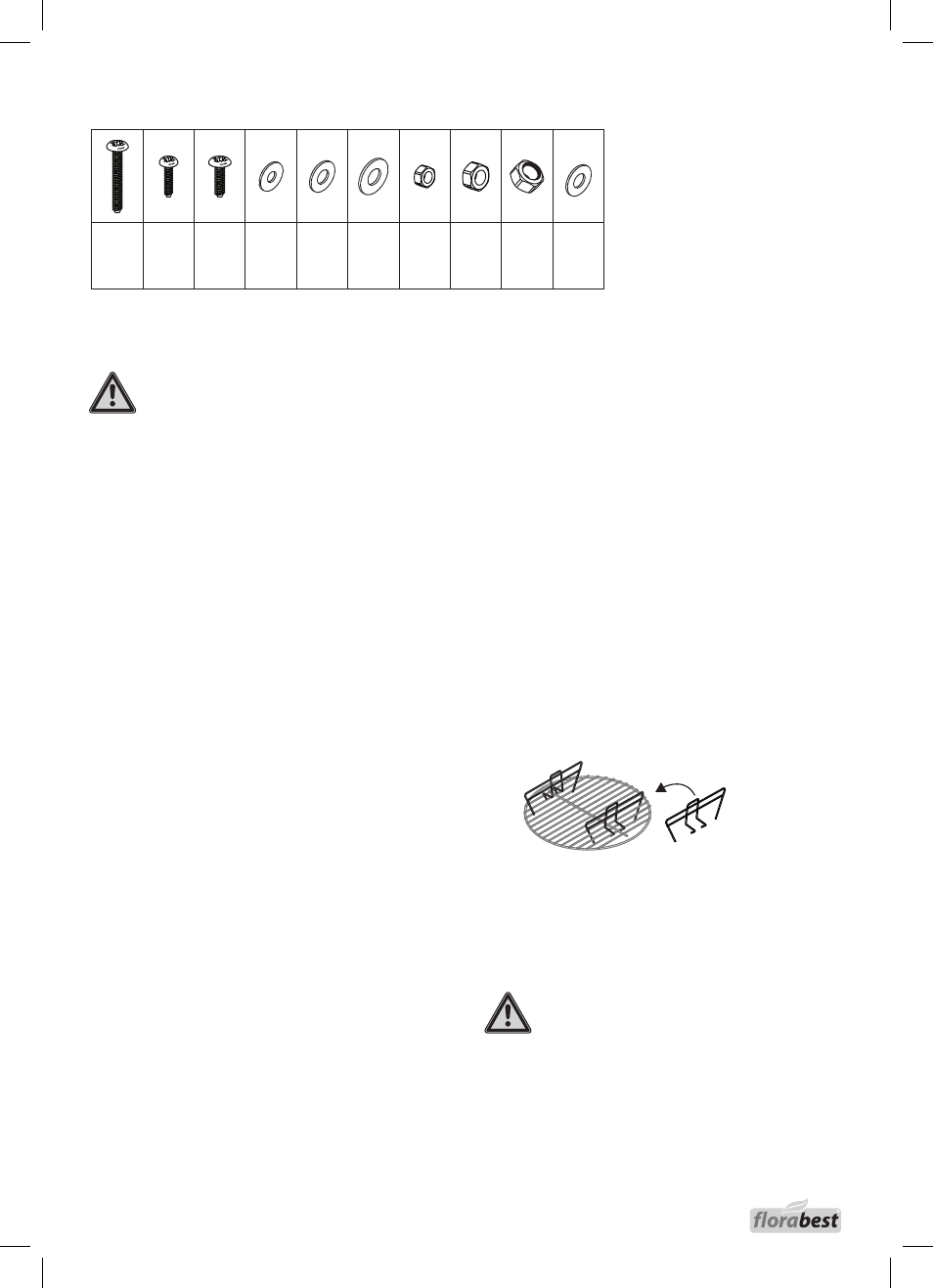

Eléments de liaison
M4x10
2x
M6x10
6x
Ø4xØ12
2x
Ø6xØ12
6x
Ø6xØ20
3x
M4
2x
M6
6x
M6x25
3x
M6
2x
Ø6xØ12
2x
