- 4 -
LEUNINGSET LHE 150 A1
Gebruik in overeenstemming
met bestemming
De leuning is bestemd als mogelijkheid om vast te
houden en te geleiden bij het trappenlopen.
De montage in bedrijfsmatig of openbaar gebruikte
gebouwen geldt als niet in overeenstemming met
de bestemming.
Technische gegevens
Lengte: ca. 155 cm
(met gemonteerde eindkapjes)
Diameter: ca. 4,2 cm
Gewicht : ca. 2 kg
Inhoud van de verpakking
1 x leuning
2 x eindkapjes (reeds gemonteerd)
2 x wandconsoles
2 x S12 pluggen
2 x stokschroeven M8 x 70
4 x verzinkkopschroeven M5 x 8
Benodigd montagemateriaal
Boormachine
Boor 12 mm
Kruiskopschroevendraaier
Inbussleutel SW4
Montage
Haal de afzonderlijke onderdelen uit de verpakking
en controleer of de inhoud van het pakket compleet
is en op eventuele beschadigingen.
Opmerking:
een leuning moet conform
DIN 18065 minstens 90 cm hoog zijn.
Gemeten wordt aan de voorkant van de trede.

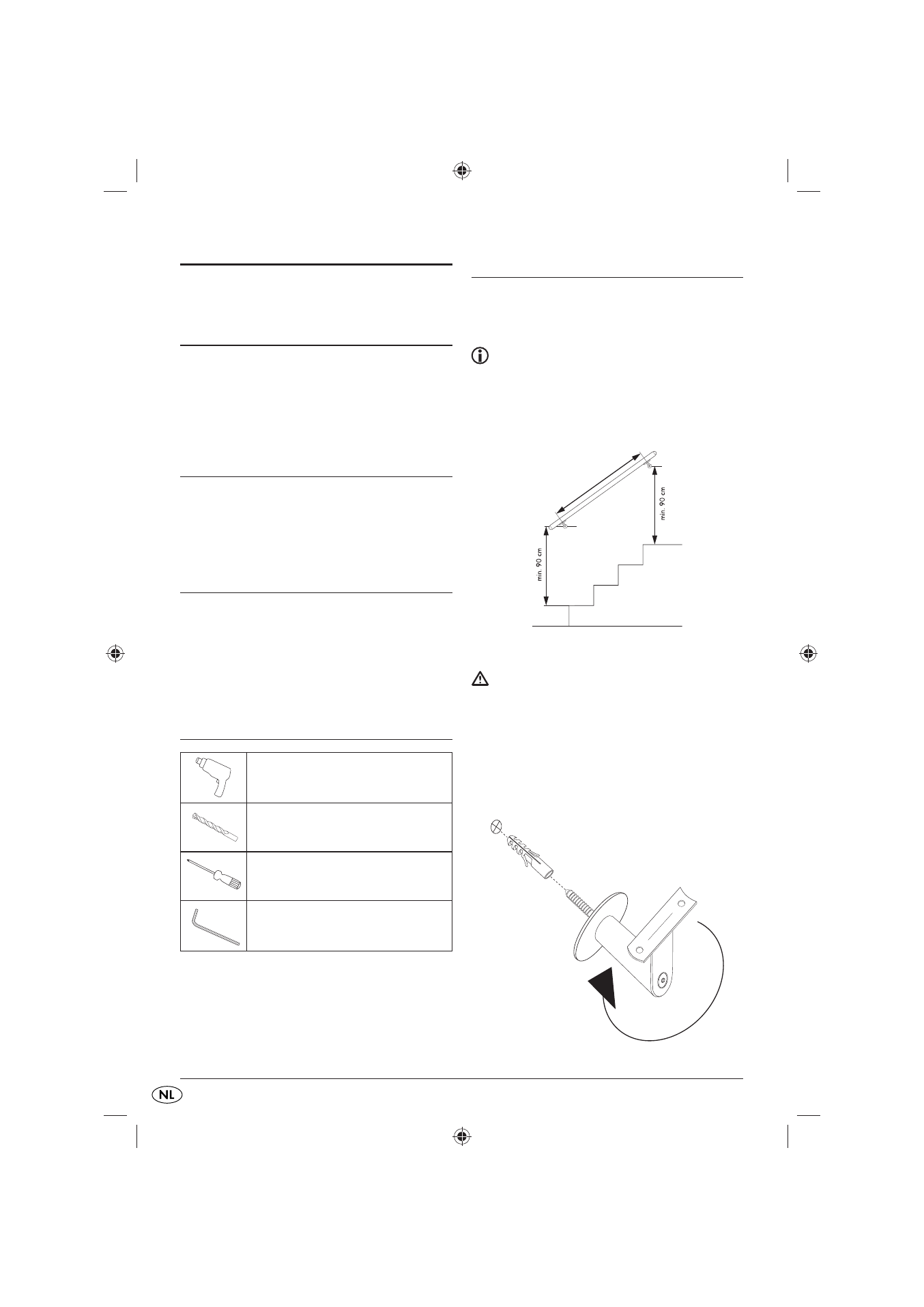

1. Meet aan de voorkant van de trede de minimum-
hoogte van de leuning en merk de twee boorgaten.
ca. 125 cm
Afb. minimumhoogte leuning
Let op:
de meegeleverde pluggen zijn alleen
geschikt voor de bevestiging in een wand van beton
of steen. A.u.b. eerst controleren of uw muurwerk
geschikt is voor de pluggen alvorens te monteren.
Haal er een vakman bij in geval van twijfel.
2. Boor de gaten met een 12 mm boor en steek
de pluggen erin.
3. Schroef de wandconsoles op de wand.
Afb. montage wandconsoles
