- 113 -
Apparaatbeschrijving
Op de voorste uitvouwpagina:
1 Draadboom
2 Klospen
3 Garenklos-centreerder
4 Hendel naaivoetje
5 Instelwiel voor de steeklengte
6 Handwiel
7 Aansluiting voetpedaal/netspanning
8 Aan/Uit-knop (On-/Off-schakelaar)
9 Hendel differentieel transport
0 Frontklep
q Steunplaat van de naadbreedte-vinger
w Vrije arm
e Steekplaat
r Keuzeschakelaar voor draadspanning (linker naald)
t Keuzeschakelaar voor draadspanning (rechter naald)
z Keuzeschakelaar voor draadspanning (bovenste grijper)
u Keuzeschakelaar voor draadspanning (onderste grijper)

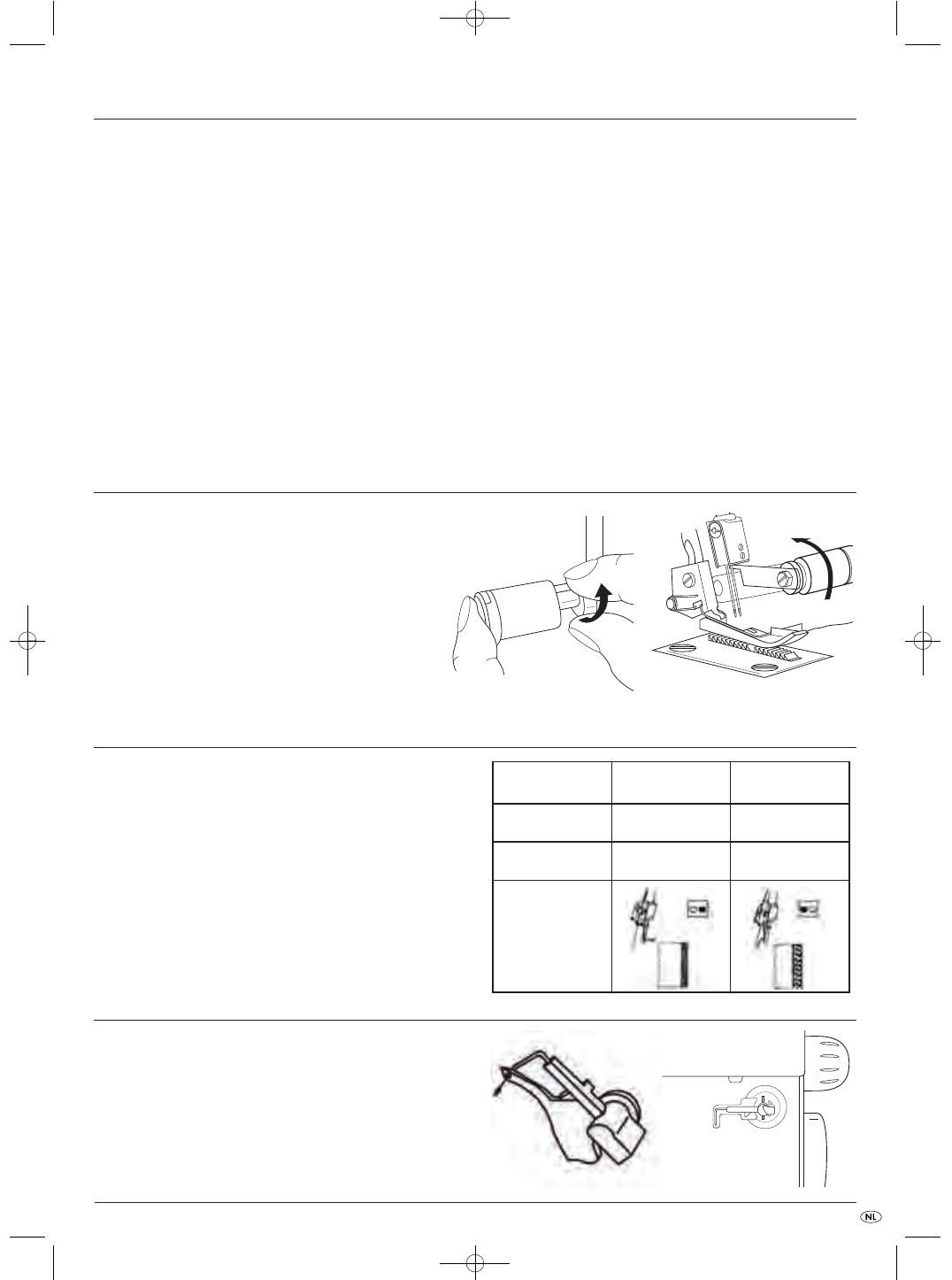

Bovenste mes in ruststand zetten
U moet voor bepaalde naadsoorten, of om de instelknop voor de
naadbreedte f gemakkelijker te bedienen, het bovenste mes i in rust-
stand zetten.
Druk hiervoor het bovenste mes i naar rechts en draai het een beetje,
zodat het vastzit (afb. 2 en 3).
Naaldinformatie
Deze machine gebruikt in de handel verkrijgbare naainaalden met platte
schacht voor naaimachines. Deze voorkomen het verkeerde inzetten van
de naalden. U kunt deze naalden in de vakhandel kopen.
U kunt naalden in de grootte 11 en 14 in de machine inzetten.
De tabel hiernaast geeft u een kort overzicht over de verschillen bij het
gebruik van een naald (uitgebreide informatie daarover zie hoofdstuk
„Instellen van de naadbreedte“).
Inzetstuk bovenste grijper
Bij sommige steeksoorten heeft u het bovenste grijper-inzetstuk nodig.
Wanneer u dit moet insteken is beschreven bij de afzonderlijke steeksoorten.
Steek de kleine draad van achteren in het oog van de bovenste grijper o
en de plastic bout aan het andere einde van voren in het gat in de bovenste
grijper o (afb. 4a).
U kunt het bovenste grijper-inzetstuk in de steekplaats achter de frontklep 0
bewaren (afb. 4b).
Op de achterste uitvouwpagina:
i beweegbaar bovenste mes (bovenste mes)
o Bovenste grijper
p Onderste grijper
a Naaivoetje
s vaststaand onderste mes
d Naadbreedte-schakelaar
f Naadbreedte-instelknop
Naad-breedte 3,5 mm 5,7 mm
Gebruikte naald rechter naald linker naald
Keuzeschakelaar voor
draadspanning
groen blauw
Afb. 2 Afb. 3
Afb.4a Afb.4b
