Description de l'appareil
Sur le côté dépliant avant :
1 Antenne de guide-fils
2 Broche à bobines
3 Dispositif de centrage des bobines
4 Pied-de-biche
5 Molette de réglage pour la longueur de piqûre
6 Molette
7 Raccord pédale/raccord au réseau
8 Interrupteur principal (interrupteur on/off)
9 Levier d'alimentation différentielle
0 Capot avant
q Plaque d'appui du doigt de largeur de couture
w Bras libre
e Plaque d'aiguille
r Sélecteur de tension du fil (aiguille gauche)
t Sélecteur de tension du fil (aiguille droite)
z Sélecteur de tension du fil (boucleur supérieur)
u Sélecteur de tension du fil (boucleur inférieur)

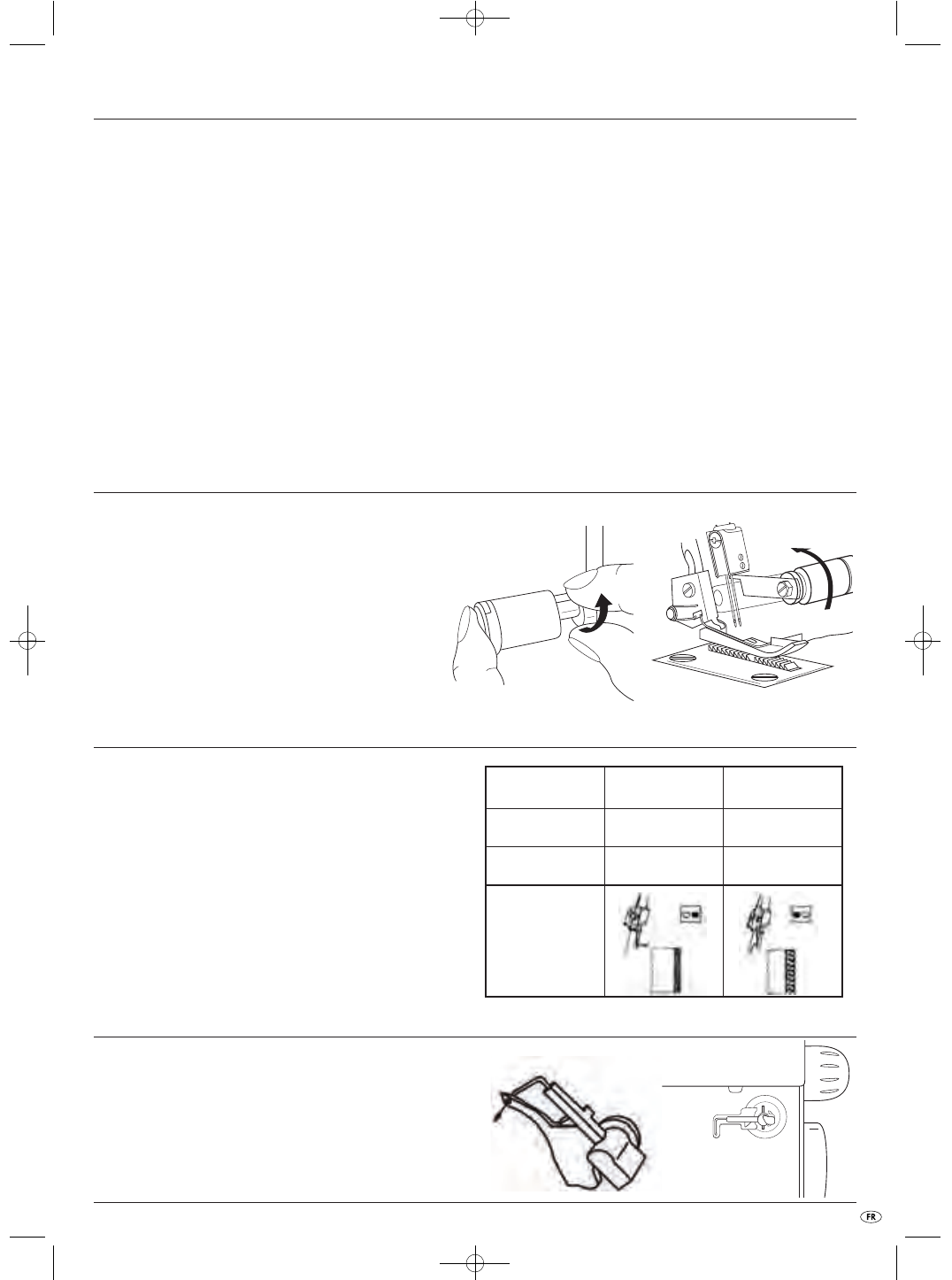

Amener la lame supérieure en position de repos
Pour certains types de couture ou pour opérer plus facilement le bouton
de réglage de la largeur de couture f, vous devez amener la lame
supérieure i en position de repos.
Pour ce faire, appuyez la lame supérieure i vers la droite et tournez-la
un peu, afin d'assurer une bonne assise (Fig. 2 et 3).
Informations sur les aiguilles
Cette machine utilise des aiguilles de couture à chas plat pour machines à
coudre habituellement disponibles dans le commerce. Elles évitent l'insertion
erronée des aiguilles. Ces aiguilles sont disponibles dans le commerce
spécialisé.
Vous pouvez utiliser des aiguilles de la taille 11 et 14 dans la machine.
Le tableau situé ci-contre vous donne un court aperçu des différences lors
de l'usage d'une aiguille (pour obtenir des informations exhaustives à cet
égard, veuillez vous référer au chapitre "Réglage de la largeur de couture").
Élément du boucleur supérieur
L'élément du boucleur supérieur est nécessaire pour certains types de point.
Les cas où il est requis sont indiqués au niveau des différents types de point.
Insérez le petit fil par l'arrière dans l'œillet du boucleur supérieur o et le
boulon en plastique à l'autre extrémité par l'avant dans le trou du boucleur
supérieur o (Fig. 4a).
Vous pouvez le ranger dans l'emplacement prévu à cet effet derrière le
capot avant 0 (Fig. 4b).
Sur le côté dépliant arrière :
i Lame supérieure mobile (lame supérieure)
o Boucleur supérieur
p Boucleur inférieur
a Pied-de-biche
s Lame inférieure statique
d Commutateur de largeur de couture
f Bouton de réglage de la largeur de couture
largeur de couture 3,5 mm 5,7 mm
aiguille utilisée aiguille droite aiguille gauche
sélecteur de
tension du fil
vert bleu
Fig. 2 Fig. 3
Fig. 4a Fig. 4b
