v
45
7-DEMONTAGE OFEN LAM
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

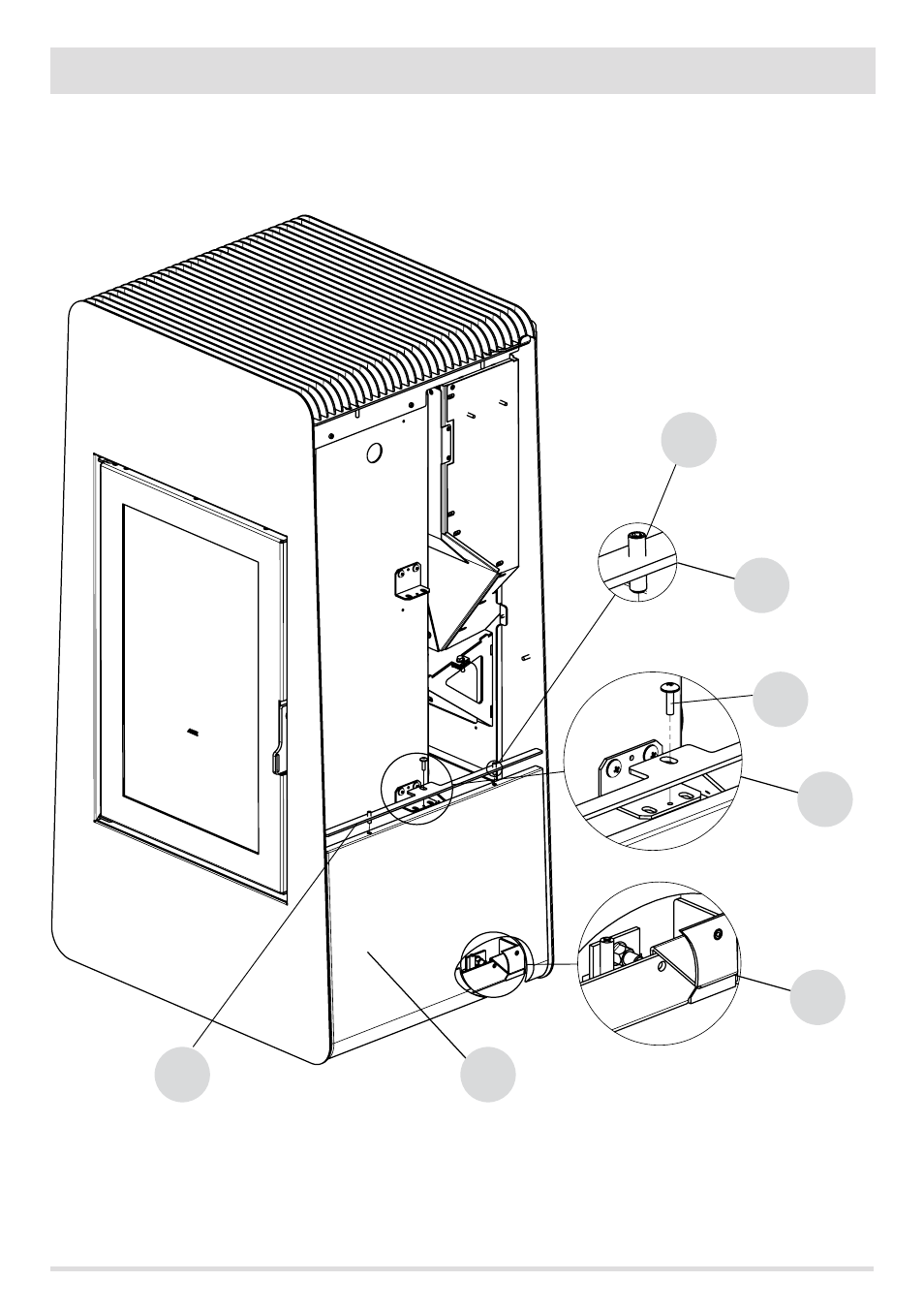

Die erste Platte "M" nehmen (mit der runden Seite nach unten) und unten an der Struktur, mit dem schon befestigten Winkel an der
Rückseite der Platte (siehe Vergrößerung "G1") einfügen. Danach die Platte an die Struktur annähern, oben an die mitgelieferte Stange
"Q" anlehnen und die beiden Stifte "x" in die Bohrungen stecken, um sie so an die Steinplatte zu befestigen (ein Teil der Stifte bleibt
außerhalb der Stange "Q" damit die obere Platte "N" befestigt werden kann). Die Stange "Q" mit der Schraube "v" am Bügel "F1"
befestigen, der zuvor an der Struktur befestigt worden war.
