L
L
M
L
x
x
x
21
5-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

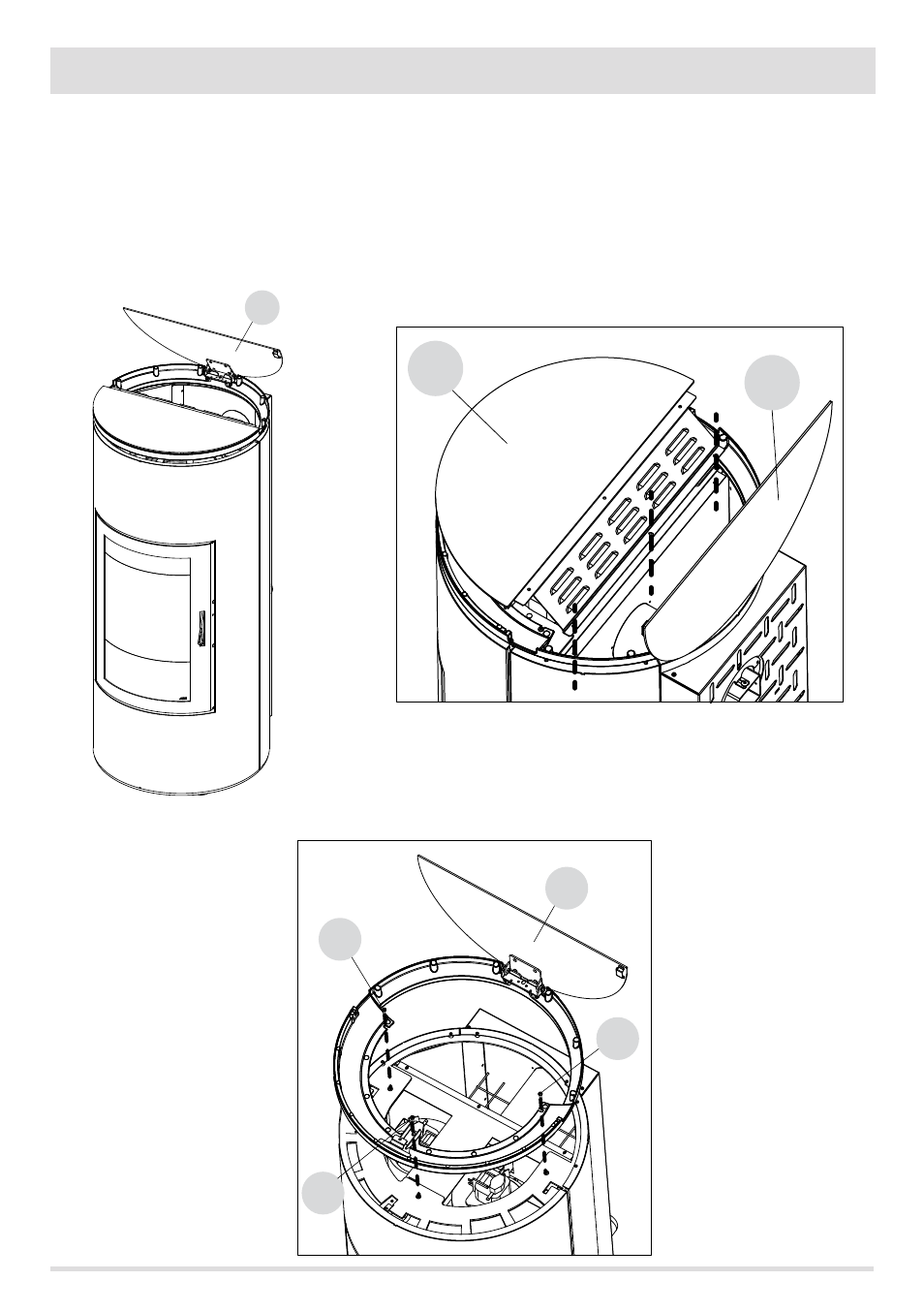

ENTFERNEN DER VERKLEIDUNG
TOPPLATTE
Zum Entfernen der Topplatte wie folgt vorgehen:
• Die Abdeckung L anheben (Abb.A).
• Die Abdeckung M entfernen; dazu die drei Schrauben, die die Rutsche der Abdeckung M an der Struktur befestigen, entfernen
(Abb.B).
• Die drei Schrauben X entfernen und die Abdeckung vollständig abnehmen (Abb.C).
RUTSCHE
ABBILDUNG A
ABBILDUNG B
ABBILDUNG C
