Installation – MCZ Duo HYDRO AIR Benutzerhandbuch
Seite 14
1
9
9
2
3
4
5
6
7
8
9
12
3-INSTALLATION

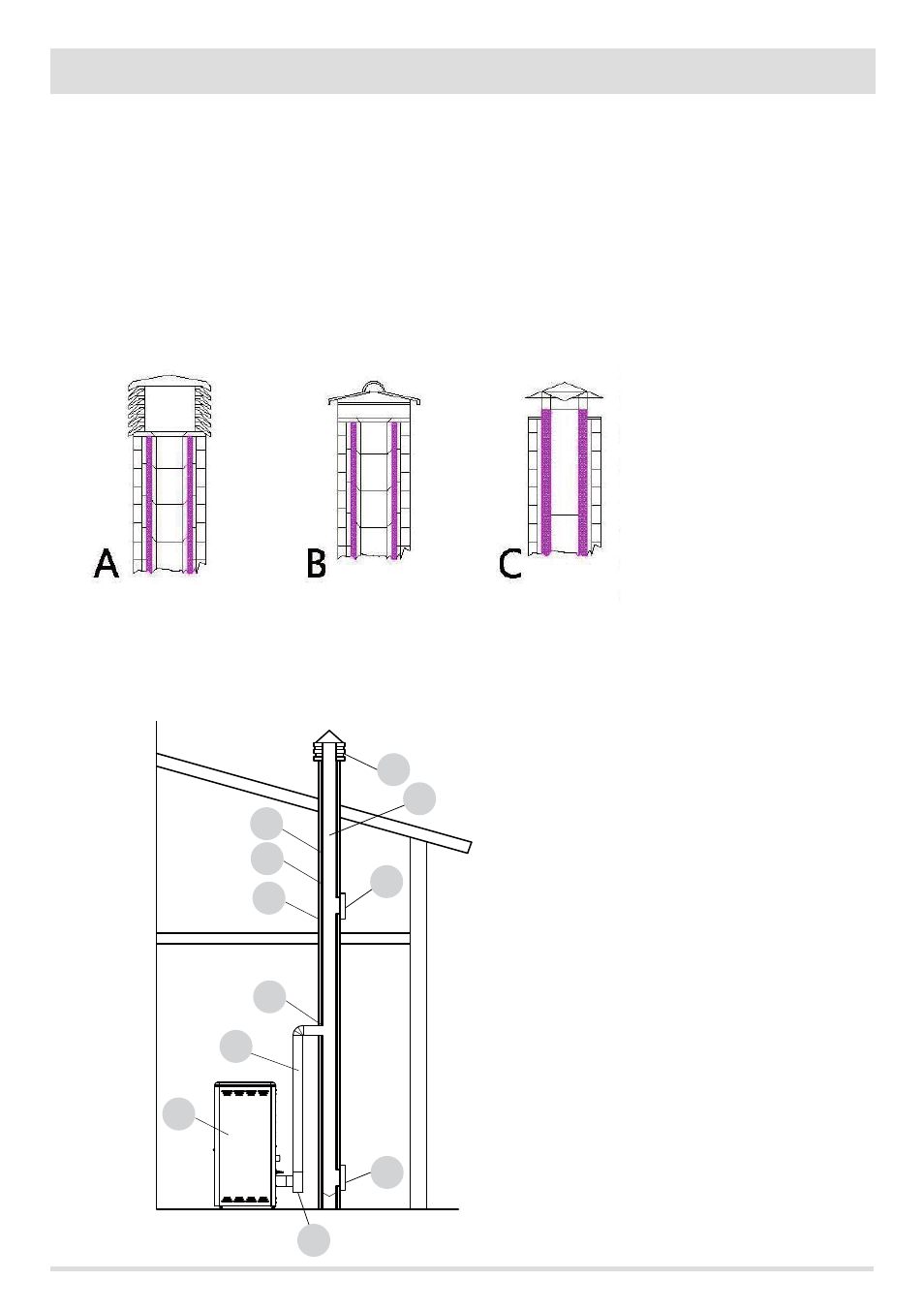

LEGENDE:
(1) SCHORNSTEINKOPF
(2) AUSFLUSSWEG
(3) RAUCHGASLEITUNG
(4) WÄRMEISOLIERUNG
(5) AUSSENWAND
(6) ANSCHLUSS KAMIN
(7) RAUCHGASKANAL
(8)WÄRMEERZEUGER
(9) INSPEKTIONSTÜREN
WARTUNG
Der Schornstein muss immer sauber sein, da Ablagerungen von Ruß oder Verbrennungsölen den Querschnitt vermindern, und so den Zug
behindern, wodurch die korrekte Funktionsweise des Ofens beeinträchtigt wird; sind diese Ablagerungen in großen Mengen vorhanden,
können sie sogar zu Brand führen. Der Schornstein und der Schornsteinkopf müssen von einem qualifizierten Schornsteinfeger
mindestens einmal im Jahr gereinigt und kontrolliert werden; nach erfolgter Kontrolle/Wartung lassen Sie sich eine schriftliche Erklärung
aushändigen, dass die Anlage sicher ist.
Eine unterlassene Reinigung beeinträchtigt die Sicherheit.
SCHORNSTEINKOPF
Der Schornsteinkopf ist ein wichtiges Element für die gute Funktionsweise des Heizgerätes: wir empfehlen einen Windschutz-Schornstein
(A) siehe Abbildung 7.
Der Öffnungsbereich für den Auslass der
Rauchgase muss mindestens doppelt
so groß sein wie der Querschnitt des
Schornsteins/Rohrsystems und derart
geformt, dass im Falle von Wind der
Rauchgasauslass garantiert ist. Der Eintritt
von Regen, Schnee und möglicherweise
von Tieren muss ausgeschlossen sein. Die
Höhe für den Auslass in die Atmosphäre
muss außerhalb der Rückflusszone liegen,
hervorgerufen durch die Beschaffenheit
des Daches oder durch eventuelle
Hindernisse, die sich in der Nähe befinden
(siehe Abbildung 2-3-4-5-6).
BAUTEILE DES KAMINS
ABBILDUNG 7
ABBILDUNG 8
