6-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
Auf der linken Seite (dem Griff gegenüber - Abb. 9) das mikrogelochte Blech "B" vom Korpus entfernen, indem man die beiden Schrauben
"C" aufschraubt.
Die drei Keramikplatten "U", "V" und "Z" einführen und sie in den Führungen des Profils "A" von oben nach unten gleiten lassen.
ACHTUNG!
Es wird empfohlen, auf den unteren und oberen Seite der Keramikplatte kleine Filzstücke anzubringen, damit ein
Zerbrechen der Keramikplatte vermieden wird, und auch um die Fugen zu nivellieren, falls dies notwendig sein sollte.

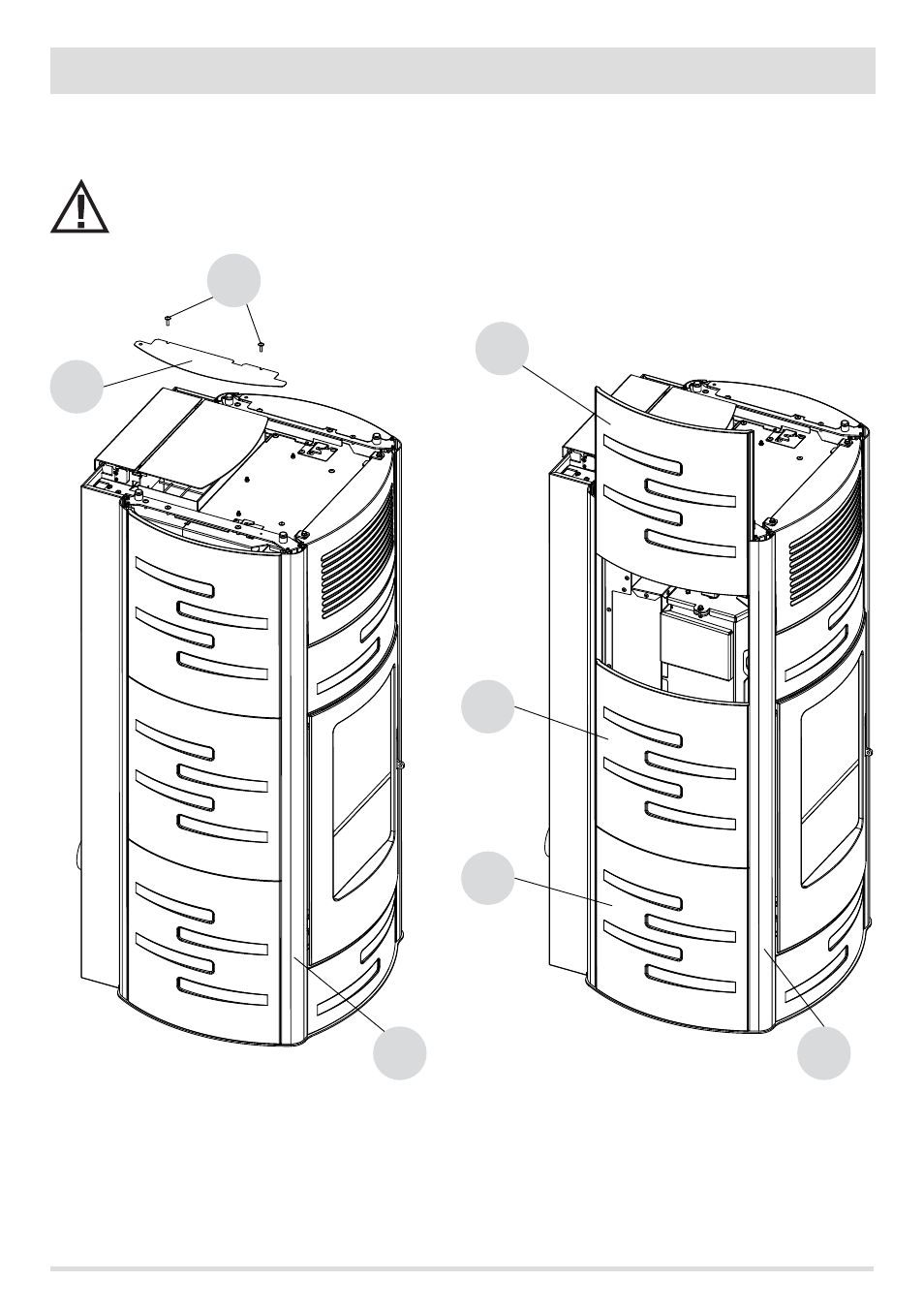

ABBILDUNG 9 - MONTAGE SEITENWÄNDE
