6-INSTALLATION UND MONTAGE

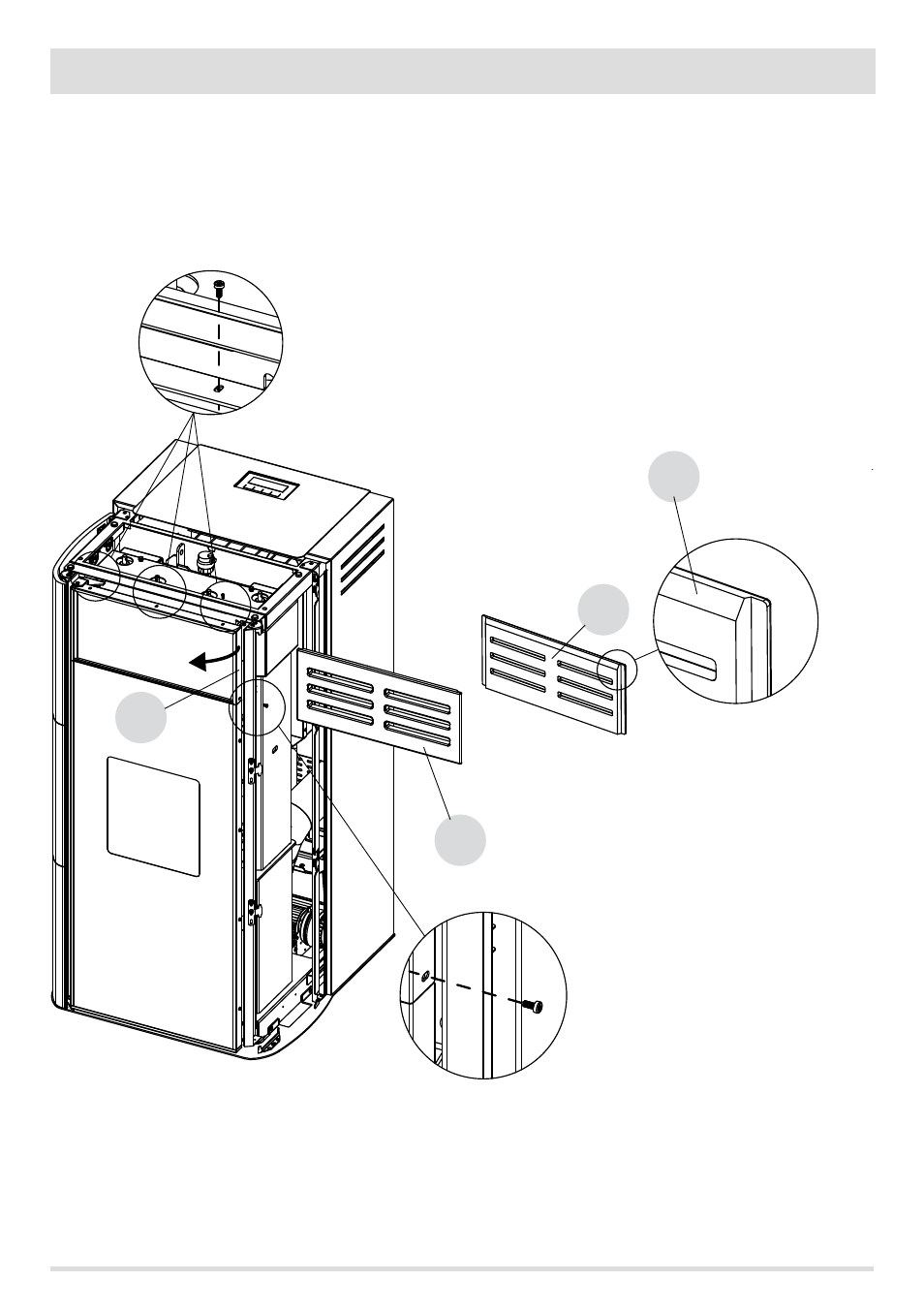

MONTAGE DER FRONTPLATTE
Der Ofen wird mit separat verpackten Keramiteilen geliefert. Insgesamt handelt es sich um 8 Stücke (3+3 seitlich, 1 vorn und 1 Topplatte)
Der erste Vorgang ist das Einfügen der Platte "B" vorn:
• Die drei Schrauben (Teil U) am oberen Profil ("A") und die seitliche Schraube (Teil V)lockern
• Die Platte ("B") mit der Abrundung "s" nach oben in die Hand nehmen.
• Das Profil "A" gegen sich ziehen und das Keramikteil "B" einfügen.
• Nun die drei oberen Schrauben (Teil U) und die seitliche (Teil V) wieder positionieren.
POSITIONIERUNG VORDERE PLATTE "B"
