6-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
MITTLERE SEITENPLATTE
Auch in diesem Fall die mit DX2 gekennzeichnete Keramikplatte in die Hand nehmen und sie in die unteren Haken einführen, die bereits
mit der unteren Keramikplatte befestigt sind.
Die oberen Haken einrasten lassen und die Schrauben anziehen. Auch auf dem oberen Profil der mittleren Keramikplatte müssen die
beiden Filzstücke Pos. f befestigt werden.

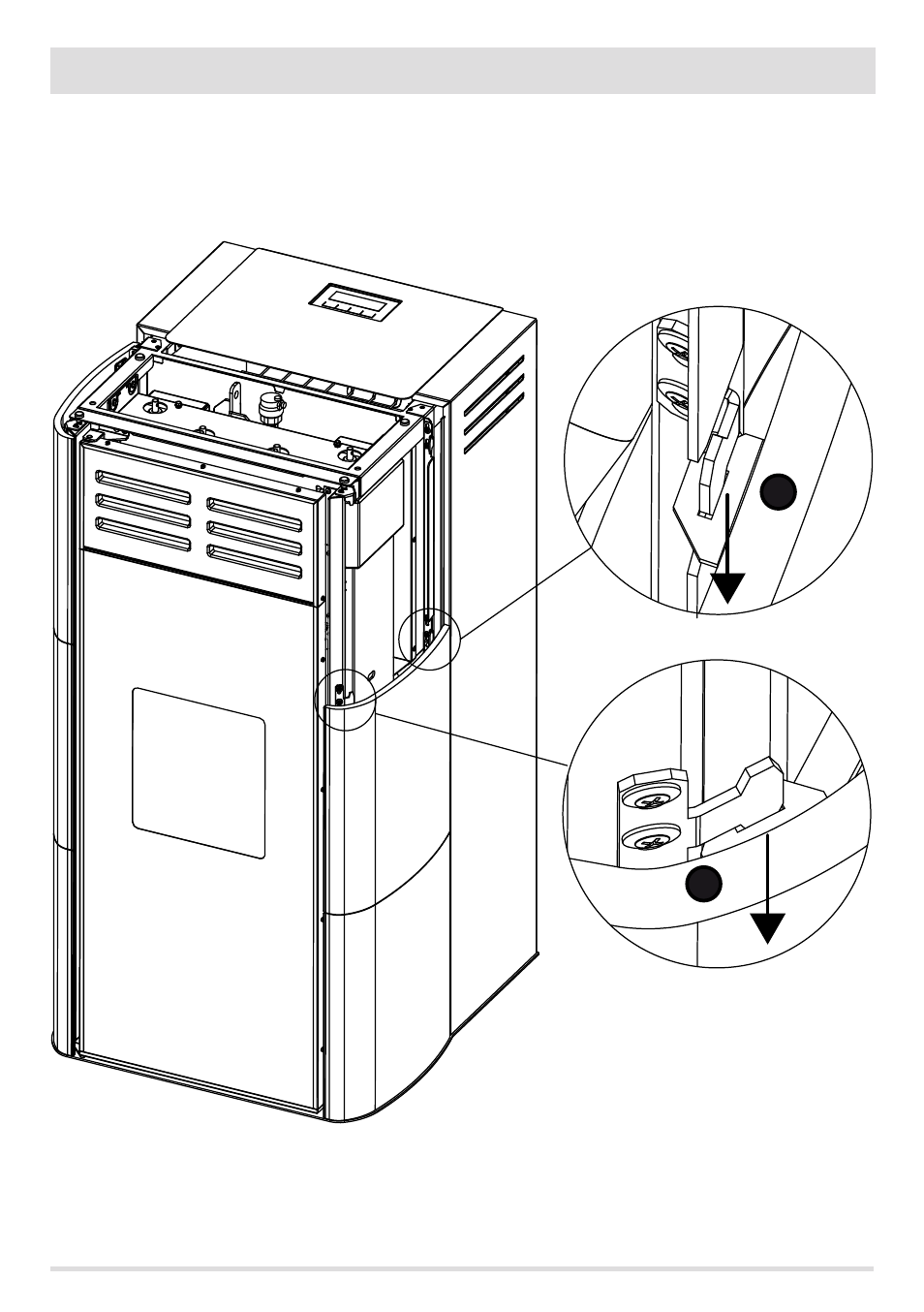

POSITIONIERUNG MITTLERE SEITENPLATTE
