INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 5
S.
25
Bausatz Comfort Air
Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - - Vervielfältigung verboten
5.3.
EINBAU DES BAUSATZES COMFORT AIR
Versichern Sie sich vor dem Einbau des BAUSATZES COMFORT AIR für
natürliche Lüftung oder Zwangslüftung, dass das Material
folgendermaßen bereitgestellt ist (Abb. 1):
1. Bei natürlicher Lüftung: die flexiblen Rohre (a) und die
Flansche (d) Ø 150, mit den Anschlüssen am oberen Teil des
Kompakt-Heizkamins verbinden (Abb. 1).
Bei Zwangslüftung: die Flansche (d) und die Rohre (a) Ø
100 mit den Anschlüssen auf der Rückseite des Kompakt-
Heizkamins verbinden. Die Leitungen für die Zwangslüftung
haben einen kleineren Durchmesser als die für die natürliche
Lüftung.
2. an der Wand (f), auf der gewünschten Höhe, zwei Bohrungen
185 mm x 185 mm für den Warmluftauslass vorbereiten
3. Die Struktur des gewählten Auslasses in die Bohrungen 185 x
185 mm einsetzen (g), indem man an der Wand von außen
nach innen vorgeht.
4. an der Innenseite der Wand, auf der Höhe Auslassstruktur (1),
mit den vier mitgelieferten Schrauben und Muttern den
Befestigungsbügelsatz (2) anbringen (Abb. 2)
5. das zuvor am Heizkamin befestigte flexible Rohr (a), mit dem
Anschluss an der Auslassstruktur (e) verbinden
6. das Rohr (a) mit einer mitgelieferten Rohrschelle (c) am
Anschluss (e) anbringen
7. die Stromkabel vor der Fertigstellung der Verkleidung an
die Lampe und/oder an den Ventilator anschließen, da alle
folgenden Arbeiten von außen gemacht werden können.
Falls es aus Platzgründen nicht möglich ist sich der mitgelieferten
Befestigungsbügel zu bedienen, sollte auf jeden Fall so vorgegangen
werden, dass der Bausatz festsitzt, indem man das entsprechende
Einbaugehäuse (Zubehör) nutzt
Empfehlung:
Kanäle von nicht mehr als 2 lfm für die natürliche Lüftung
und 8 lfm für die Zwangslüftung erstellen.
Bei natürlicher Lüftung empfiehlt es sich die Auslässe auf
einer Höhe von mindestens 2 m vom Fußboden anzubringen.
(Abb. 3).
Bei Zwangslüftung kann der Bausatz auch mit einem
gewissen Abstand (max 8 m) zum Heizkamin angebracht
werden; in diesem Fall muss eine angemessene Isolierung der
Leitung vorgesehen werden, damit die erzeugte Wärmeenergie
nicht verloren geht, indem sie nur die Mauer erwärmt.
Stellen Sie möglichst Kanäle im gleichen Abstand her, um
unterschiedliche Luftmengen im Ausgang zu vermeiden.

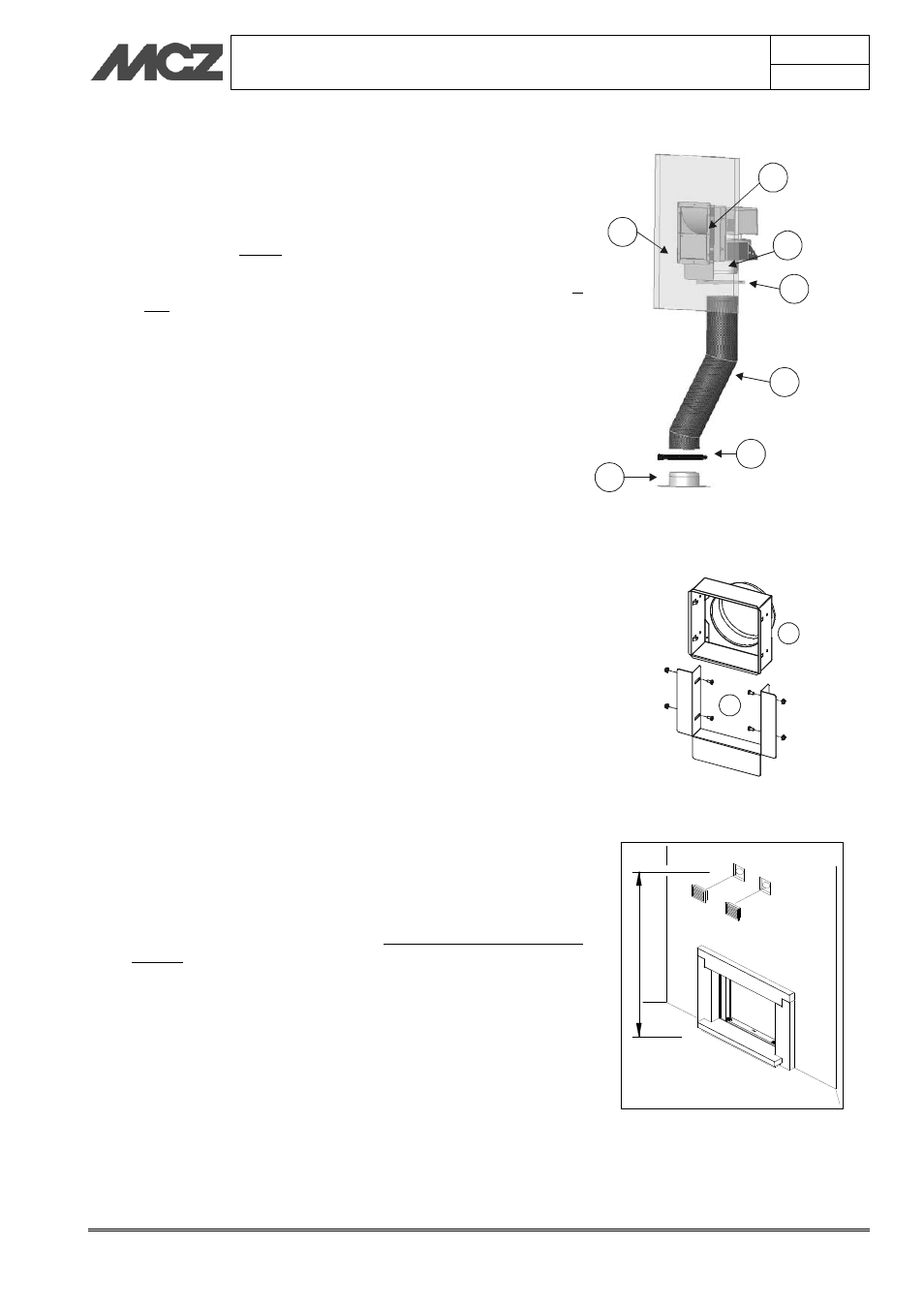

Abbildung 2– Einbau des Bausatzes
Abbildung 1– Rohranschluss
a
b
d
c
f
g
e
1
2
2
m
l
m
in
im
o
Abbildung 3 – Montage der Auslässe für den
Warmluftaustritt
