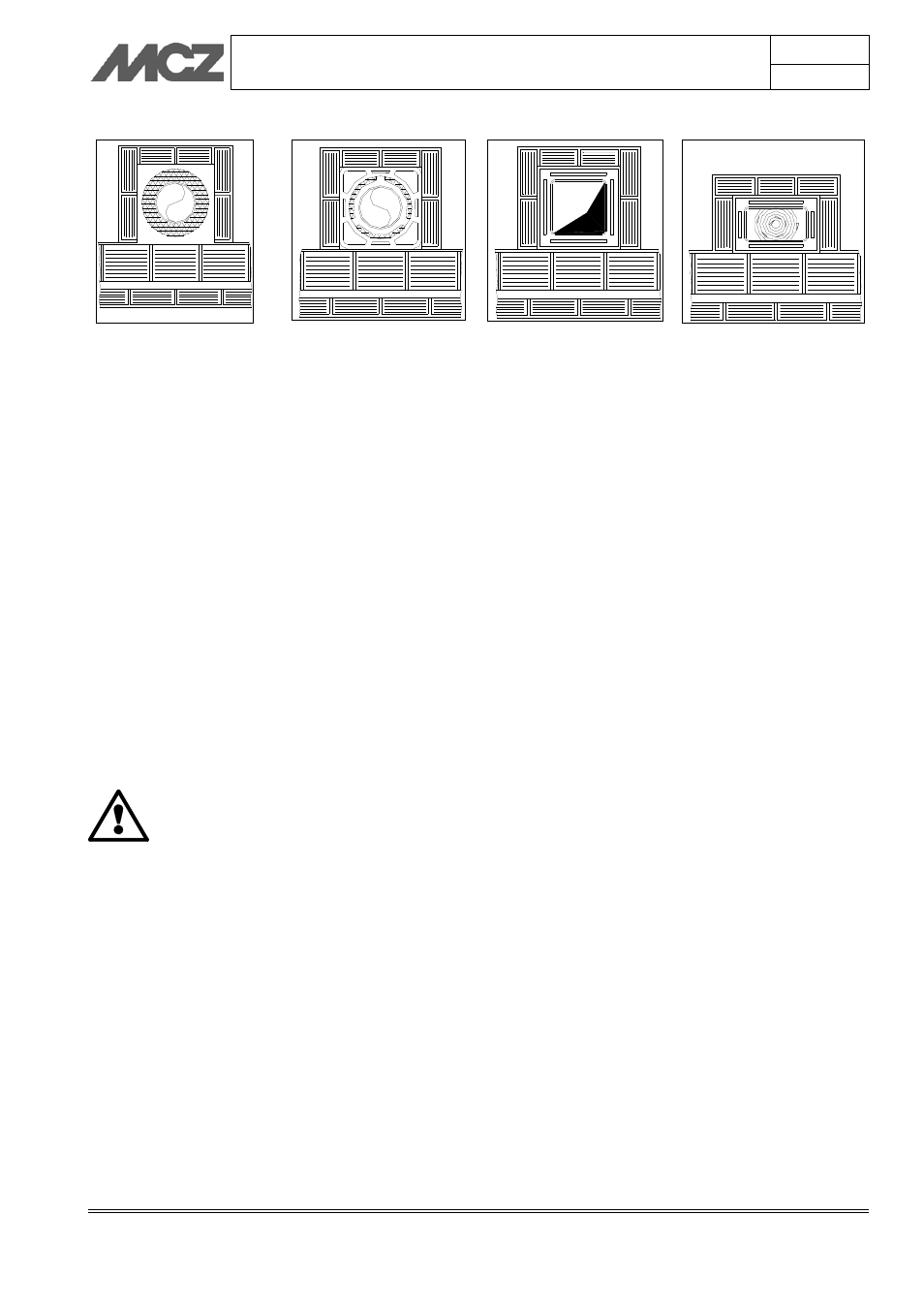

2.6.1. Beispiele einiger Rauchzüge
Rauchzug aus Stahl AISI 316
mit Doppelkammer, die mit
Keramikfaser oder
gleichwertigem Material
gedämmt ist. Das
Dämmungsmaterial kann einer
Temperatur von 400 °C
standhalten.
AUSGEZEICHNET
Rauchzug aus Schamotte mit
gedämmter Doppelkammer. Mit
lehmartigem Material
erleichterter Außenmantel aus
Betonstein.
GUT
Traditioneller Rauchzug aus
Lehm. Quadratischer
Querschnitt mit leeren,
dämmenden Einsätzen.
MITTELMÄSSIG
Rauchzüge mit rechteckigem
Querschnitt vermeiden, deren
längere Seite doppelt so lang als
die kürzere ist (z.B. 20x40 oder
15x30).
SCHLECHT
Rauchzüge mit einem quadratischen oder rechteckigen Querschnitt
müssen abgerundete Innenkanten aufweisen, deren Radius nicht mehr
als 20 mm betragen darf. Bei rechteckigem Querschnitt muss das
Verhältnis zwischen den Innenmaßen ≤1,5 sein.
Die in der Tabelle der technischen Daten aufgeführten
Querschnitte/Längen des Schornsteins sind Richtwerte, um eine
korrekte Installation zu gewährleisten. Eventuelle alternative
Konfigurationen müssen gemäß den Vorgaben der Norm EN 13384-1
entsprechende Abmessungen aufweisen.
Der Rauchzug soll nach Möglichkeit unterhalb des
Rauchabsaugungseingangs mit einer Kammer für das Ansammeln fester
Verbrennungsprodukte ausgestattet sein, die leicht zu öffnen und über
eine luftdichte Tür überprüfbar ist.
WICHTIG!
Sollte man Zweifel über die Leistungsfähigkeit des
Rauchzugs haben, oder sollten die Maße von den
empfohlenen Abmessungen abweichen, ist es
ratsam, von einem autorisierten MCZ Monteur eine
vorbeugende Überprüfung und eine Messung der
Leistung des Rauchzugs (Messung mit
Mikromanometer) durchführen zu lassen.
MCZ S.p.A. lehnt jede Verantwortung für einen
schlechten Betrieb des Kaminofens ab, sollte dieser
dem Gebrauch eines unsachgemäß dimensionierten
und installierten Rauchzugs zuzuschreiben sein, der
nicht den vorgeschriebenen Voraussetzungen
entspricht.
