Betrieb
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten
PRIMÄRE LUFT:
Die primäre Luft wird dem Boden der Flamme zugeführt, damit vor
allem die Zündung des Kaminofens unterstützt wird.
SEKUNDÄRE LUFT:
Die Emission der sekundären Luft ist vorbestimmt. Sie dient der
partiellen Reinigung der Glasscheibe und ermöglicht es, den
Verbrennungsprozess zu beenden. Sofern gut kalibriert, steigert die
sekundäre Luft den Wirkungsgrad und die Leistungsfähigkeit des
Kaminofens.
5.3.2.1. Einstellung der Luftzufuhr im Kaminofen
SAVA
Den Einstellhebel nach rechts versetzen, wenn man der Brennkammer
mehr Verbrennungsluft zuführen möchte. Umgekehrt den Hebel nach
links versetzen, damit weniger Verbrennungsluft einströmt.
Die Zufuhr von primärer und sekundärer Luft ist vorbestimmt. Durch
Drehen des Bedienhebels wird automatisch die Menge der
zuströmenden primären und sekundären Luft dosiert.
1
2
3

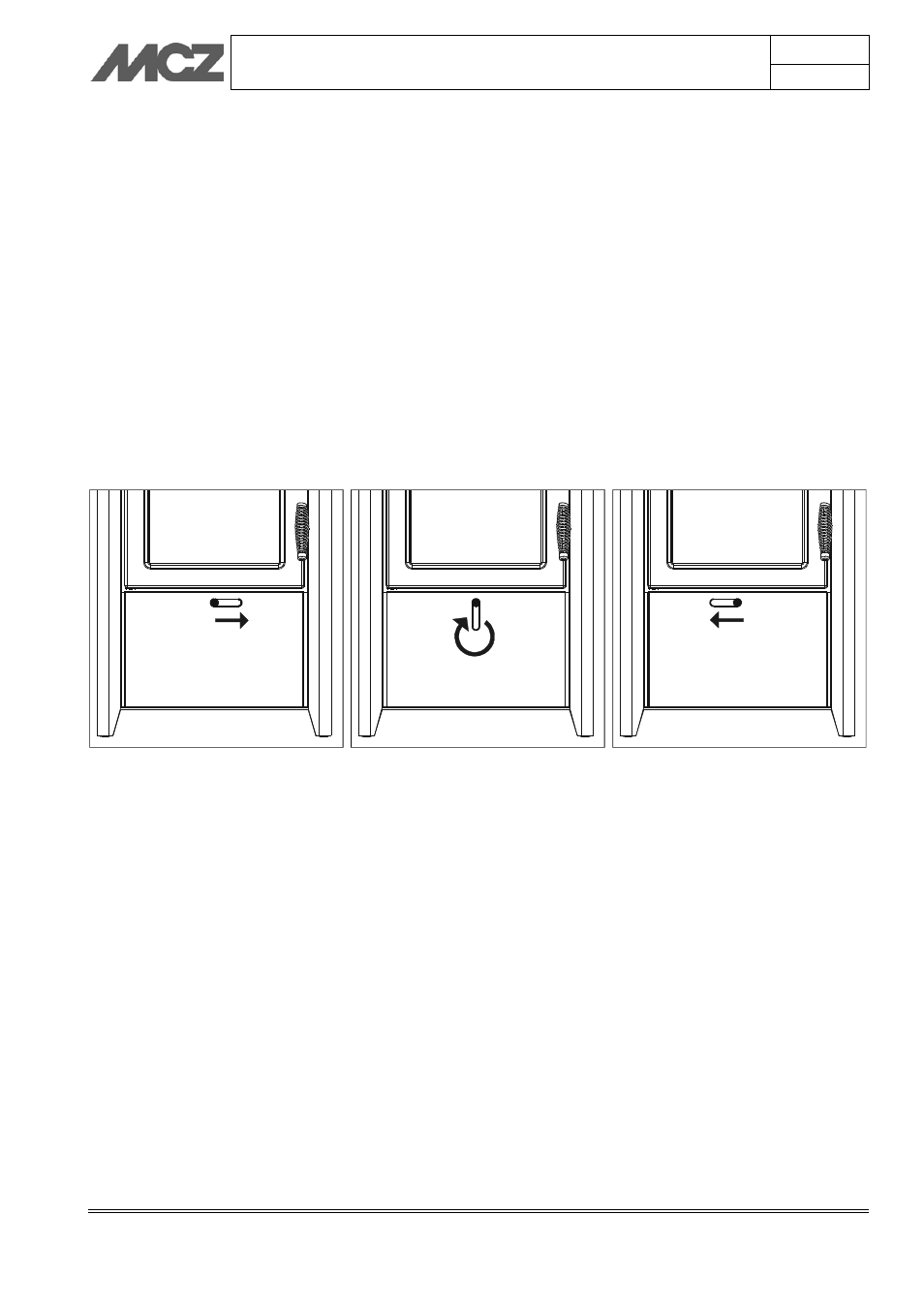

HEBEL PRIMÄRE LUFT (NACH RECHTS GEDREHT)
Der nach rechts gedrehte Hebel (Pos. 1) dient der Zufuhr einer großen
Menge an primärer Luft unterhalb der Feuerraumbodenplatte, damit
das Feuer schnell und korrekt zündet (Abb. 4).
HEBEL SEKUNDÄRE LUFT (NACH UNTEN GEDREHT)
Wie bereits erwähnt, ermöglicht die sekundäre Luft die vollkommene
Verbrennung und die Steigerung des Wirkungsgrads (Hebel in Pos. 2 -
Abb. 5).
Die Position des Hebels in Abb. 5 zeigt die Nennleistung an. Die primäre
Luft und die Zufuhr der sekundären Luft sind auf ein Minimum
beschränkt.
HEBEL NACH LINKS GEDREHT
Dreht man von dieser Position ausgehend den Hebel im Uhrzeigersinn
auf Position 3, wird die der Brennkammer zugeführte Luftmenge
verringert. In dieser Position wird nur eine geringe Menge an primärer
Luft zugeführt (Abb. 6).
Abb. 4 Zufuhr primärer Luft
Zündung
Abb. 5 Zufuhr sekundärer Luft
Abb. 6 Mindestzufuhr primärer
Luft
