INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 2
DE CHIRICO Seite 5
Kapitel 2 Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

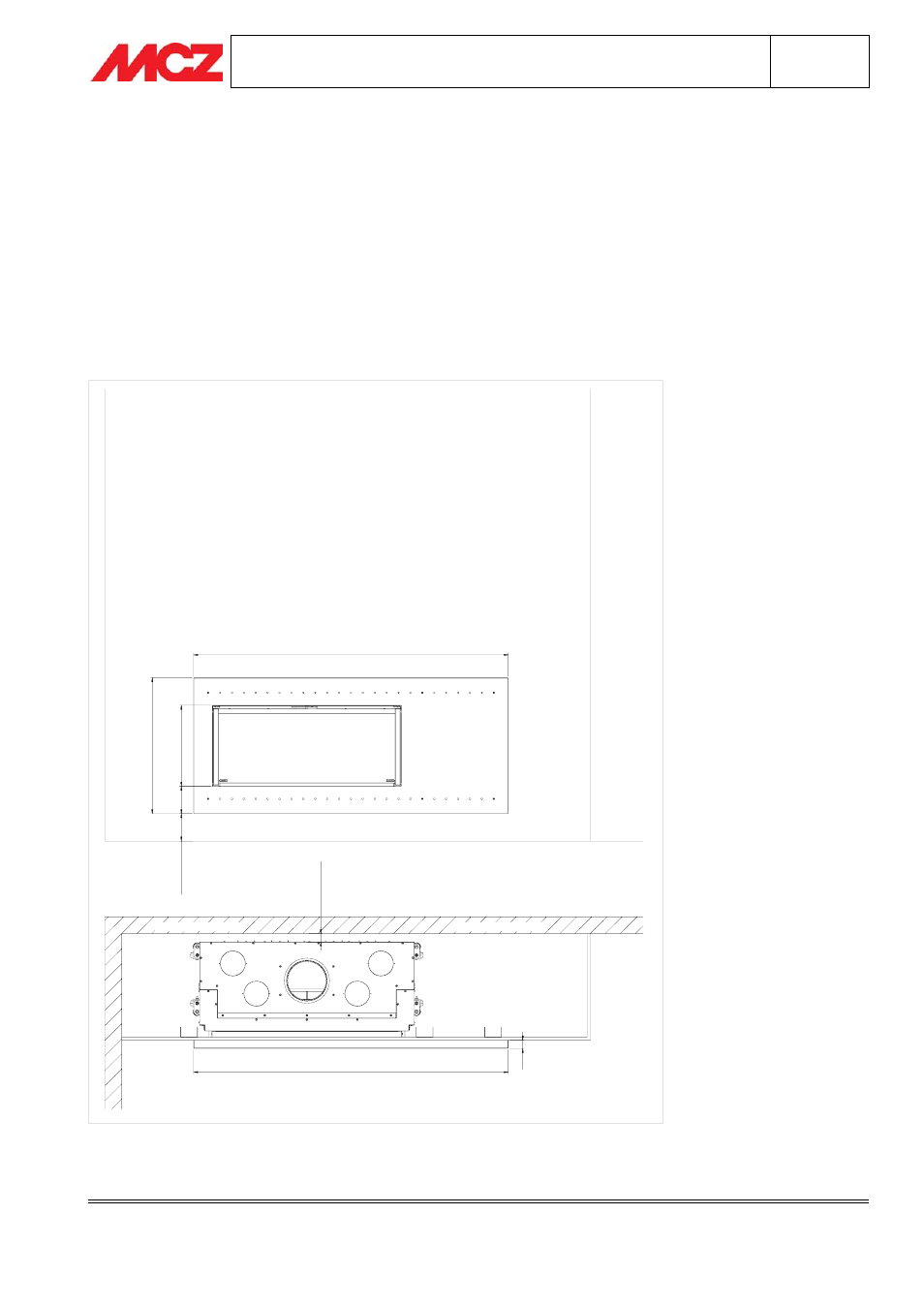

2. VERKLEIDUNG DE CHIRICO MIT HEIZKAMIN FORMA PURO115
Beim Modell De Chirico handelt es sich um eine Einbauverkleidung, d.h. der Heizkamin ist komplett in die Wand
eingebaut: Daher muss eine Zwischenwand eingezogen werden, die über die Zimmerwand hinausragt. Die Tiefe
der einzuziehenden Wand ist beliebig, es müssen lediglich die Sicherheitsabstände zum Heizkamin eingehalten
werden. Diesbezüglich wird auf das Installations- und Betriebshandbuch von Forma Puro115 verwiesen.
ANMERKUNG: DIE EINGEZOGENE WAND, AN DER DIE EINFASSUNG DE CHIRICO BEFESTIGT WIRD,
MUSS TRAGEND UND MIT VERTIKAL VERLEGTEN STAHLTRÄGERN AUSGESTATTET SEIN, WIE IN
PHASE 5 ANGEGEBEN.
1870
81
2
48
4
164
VA
RI
ABIL
E
DI
ST
AN
Z
A
D
I
S
IC
UREZ
Z
A
MURO PERIMETRALE MURO PERIMETRALE
1870 50
-VARIABILE=VARIABEL
-DISTANZA DI SICUREZZA=SICHERHEITSABSTAND
-MURO PERIMETRALE= ZIMMERWAND
