INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Capitolo 3
EINFASSUNGEN POWERSYSTEM
pag.
10
Kapitel 3
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Wiedergabe verboten

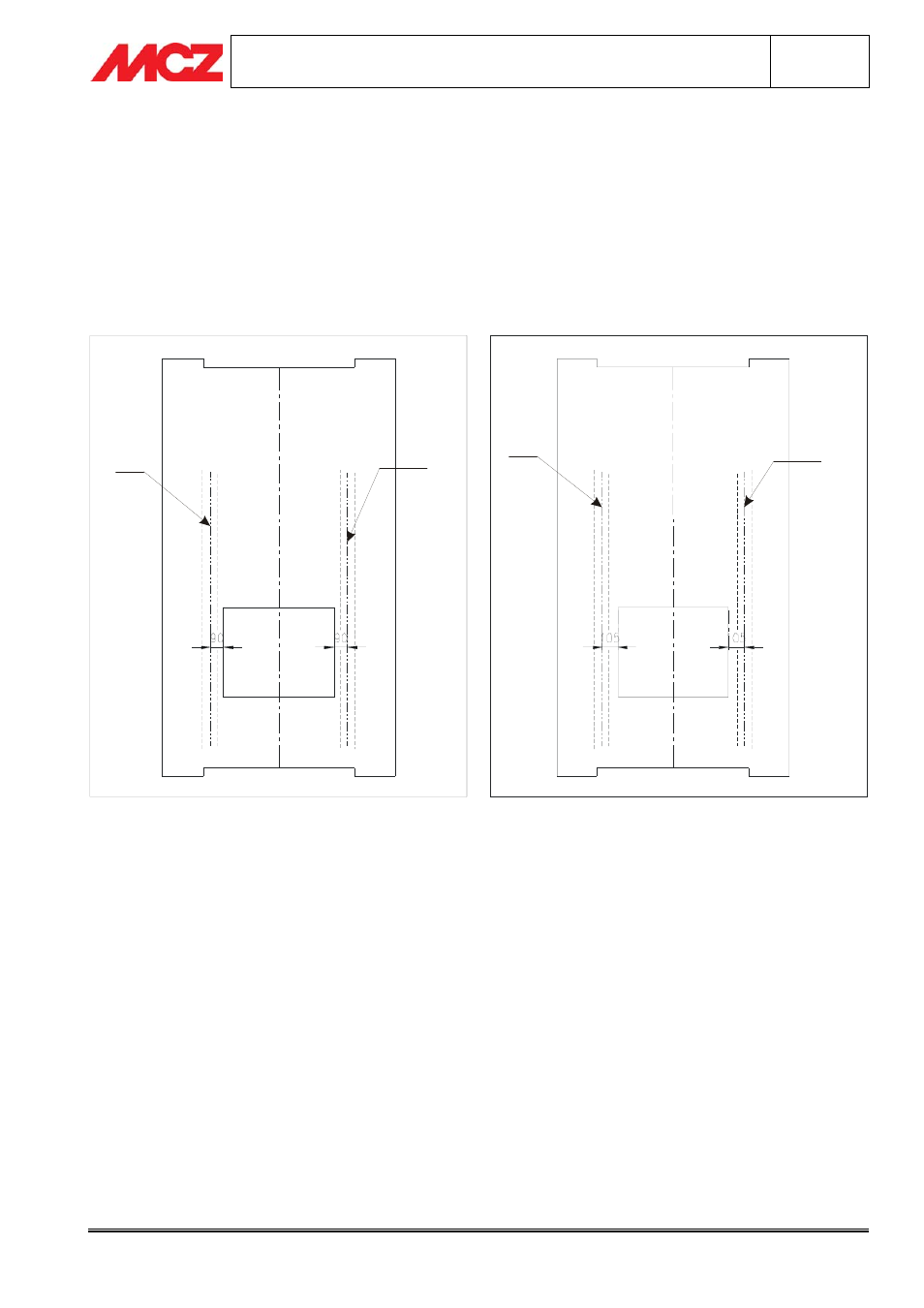

EINFASSUNG FRAME
Für die Montage der Einfassung Frame muss die vordere Wand mit vertikal und 90 cm von der Kante der Öffnung
eingesetzten Stahlträgern ausgerüstet sein (siehe Abbildung unten).
EINFASSUNGEN PRIME UND MODUS
Für die Montage der Einfassungen Prime und Modus muss die vordere Wand mit vertikal und 105 cm von der
Kante der Öffnung eingesetzten Stahlträgern ausgerüstet sein(siehe Abbildung unten).
EINFASSUNG FRAME
EINFASSUNG PRIME/MODUS
MITTE
MONTAGELEISTE
MITTE
MONTAGELEISTE
MITTE
MONTAGELEISTE
MITTE
MONTAGELEISTE
3.3.
SCHRITT 2 – MONTAGE DER EINFASSUNG (FRAME, PRIME, MODUS)
Der Heizkamin sollte vor der Montage der Einfassung installiert werden (nach den Anweisungen der
betreffenden
Installations- und Gebrauchsanleitung) und sein einwandfreier Betrieb mit einem kurzen Test geprüft
werden. Nach dem Test mit positivem Ergebnis kann die Montage der Einfassung vorgenommen werden: auf
diese Weise werden Kratzer und Kerben, die während des Handlings und der Prüfung des Kompaktmodells leicht
entstehen können, vermieden.
EINFASSUNG FRAME
Den Ausgleichsrahmen des Powersystems wie im betreffenden
Installations- und Gebrauchsanleitung, Kap.3.4 .
aufgeführt demontieren.
Die Halterung der Einfassung (Element 1) zur Bohrung und zur Öffnung des Feuerraums des Powersystems
ausrichten. Die Halterung der Einfassung an der vorderen Wand mit den beiliegenden Schrauben für Gipskarton
befestigen. Falls die Wand nicht aus Gipskarton besteht, das Element mit den passenden Schrauben befestigen.
