3.5. PHASE 4 - MONTAGE DER EINFASSUNG GOYA

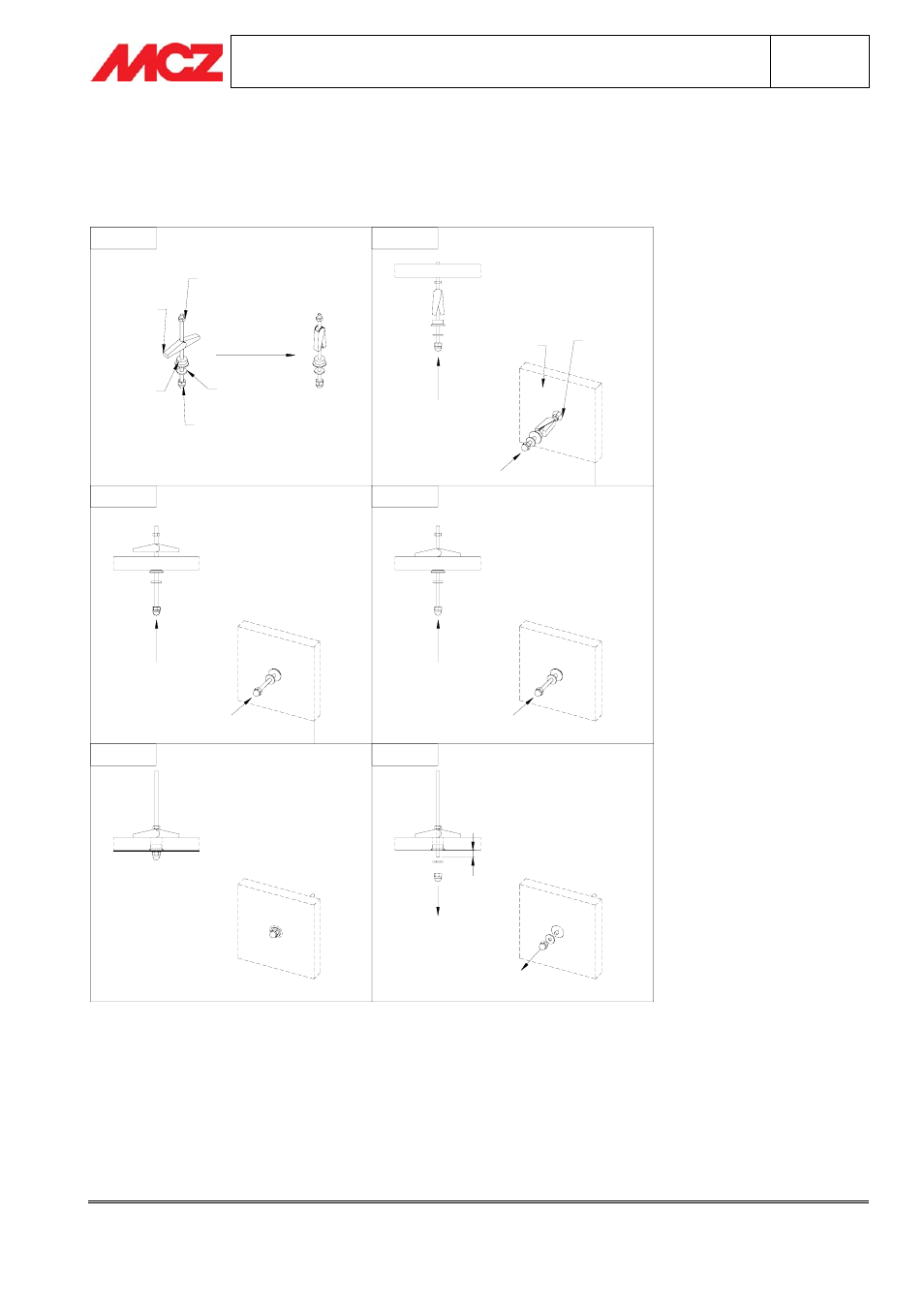

4 Flügelanker (im Lieferumfang) in die Einbauwand und in die zuvor nach der Übersichtszeichnung angebrachten
Bohrlöcher einfügen.
FORO
Ø13 MM
DADO PER
BLOCCAGGIO
BOCCOLA
DADO
CIECO
RONDELLA
FARFALLA
PARETE
FASE 1
FASE 2
FASE 3
FASE 4
FASE 5
FASE 6
6
Phase 1: Den Flügelanker schließen.
Phase 2: Den Flügelanker in das Bohrloch D = 13 mm einfügen.
Phase 3: So weit einschrauben, bis sich der Flügelanker hinten öffnet.
Phase 4: Der Flügelanker muss die Rückseite berühren.
Phase 5: So weit einschrauben, dass die Buchse im Bohrloch ist und bündig mit der Wand abschließt. Dies ist
durch die Höhlung möglich.
Phase 6: Diese Position hinten mit der Blockiermutter befestigen. Die Unterlegscheibe und die Blindmutter
entfernen
